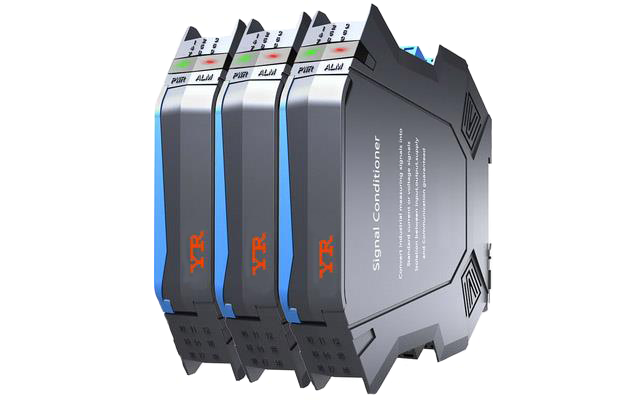

操作端隔離安全柵把安全區的4-20mA信號隔離傳送到有防爆要求的危險側，驅動現場的執行機構、閥門、閥門定位器等設備。由于操作端隔離安全柵的各種環節和檢測端隔離安全柵工作原理大致相同，這里不再對操作端隔離安全柵電路圖作具體介紹。

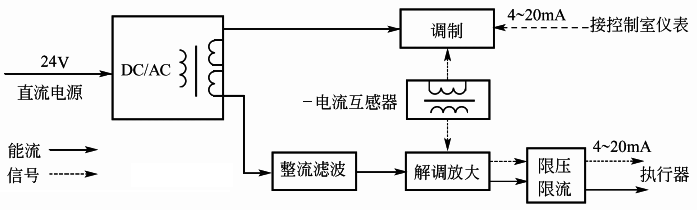

圖1 操作端隔離安全柵原理框圖
操作端隔離安全柵原理框圖如圖1所示。24V直流電源經磁耦合多諧振蕩器變成交流方波電壓，通過隔離變壓器分成兩路，一路供給調制器，作為4-20mA信號電流的斬波電壓；另一路經整流濾波，給解調放大器、限壓限流電路及執行器供給電源。
操作端隔離安全柵中的信號通路是這樣的，由控制室儀表來的4-20mA 直流信號電流經調制器變成交流方波，通過電流互感器作用于解調放大電路，經解調恢復為與原來相等的4-20mA直流電流，以恒流源的形式輸出。該輸出經限壓限流，供給現場的執行器。從整機功能來說，它操作端隔離安全柵和檢測端隔離安全柵一樣，是一個傳遞系數為1的帶限壓限流裝置的信號傳送器，為了能用變壓器實現輸入、輸出、電源電路之間的隔離，對信號和電源都進行了直流→交流→直流的變換處理。
必須說明，并非所有使用4-20mA信號的場合都要用安全柵組成安全火花防爆系統。系統是否需要防爆，必須根據生產場所的性質決定，如果不認真調查研究，盲目提高防爆要求，必然造成經濟上的浪費和維護上的麻煩。凡沒有燃燒和爆炸危險的場所，執行端就不需要操作端隔離安全柵，調節器輸出可直接送到執行器。這時檢測端隔離安全柵也不需要。為了各輸入回路能互相隔離以避免共地干擾，應該選用信號隔離器更適合，可節省投資。
