1、標準概述
AQ/T 3049翻譯了IEC 61882，這個標準對HAZOP給出了清晰的解釋和應用舉例，具體內容如下：
●AQ(國家安全生產監督管理局)
AQ/T 3049
0 前言和引言
1 范圍
2 規范性引用文件
3 縮略語和定義
4 HAZOP分析原則
5 HAZOP的應用
6 HAZOP分析程序
7 審查
附錄A 報告方法
附錄B HAZOP示例
IEC(國際電工委員會)
●IEC 61882
0 Foreword and introduction
1 Scope
2 Normative references
3 Terms, definitions and abbreviations
4 Key features of HAZOP
5 Applications of HAZOP
6 The HAZOP study procedure
Annex A Methods of recording
Annex B Examples of HAZOP
IEC 61882和AQ/T 3049的目的是描述危險與可操作性分析(HAZOP)的原則和程序。HAZOP采用結構化和系統化方式分析給定系統，目的是：
◆識別系統中潛在的危險。這些危險既包括與系統臨近區域密切相關的危險，也包括一些影響范圍更廣的危險，如某些環境危害
◆識別系統中潛在的可操作性問題，尤其是識別可能導致各種事故的生產操作失誤與設備故障
換言之，HAZOP分析識別潛在的危險與可操作性問題，分析結果有助于確定合適的補救措施。也就是提前找出可能存在的風險。
2、When & Who?
首先有個問題需要明確，HAZOP分析什么時候做？兩個時間點或者階段需要做：
◆在設計階段對生產設施進行分析
◆在現有設施做出變更時進行分析

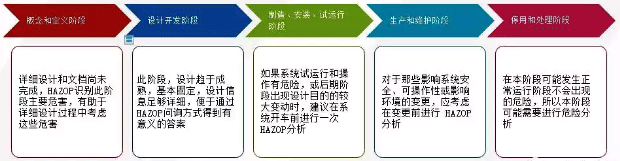

概念和定義階段，設計開發階段，制造、安裝、試運行階段，生產和維護階段和停止和處理階段具體內容如下：

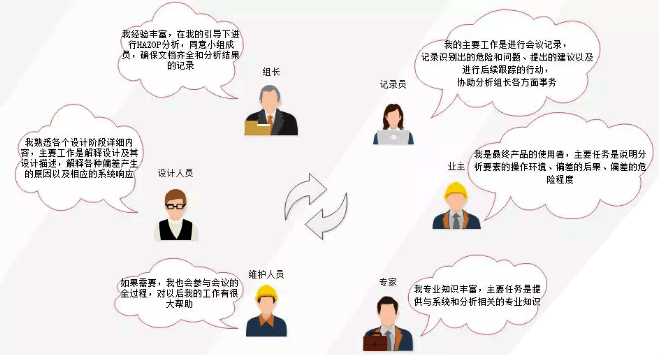

其次，HAZOP分析誰來做？可能是各方專業人員聚集，各顯神通。在組長的引導下，以“分析會議”的形式進行，或者說是“頭腦風暴”，激發參與者的想象力，識別系統中潛在的危險與可操作性問題。人員構成和主要任務如下圖。
3、分析內容
標準前幾章節的內容，比如縮略語、引導詞、原則等內容不作多說，大家自行查看標準，本文直接講解標準中的示例。HAZOP分析成果是生成一張分析表格和一份分析報告，內容如下：

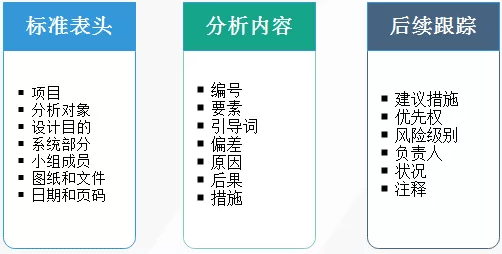

◆表格內容

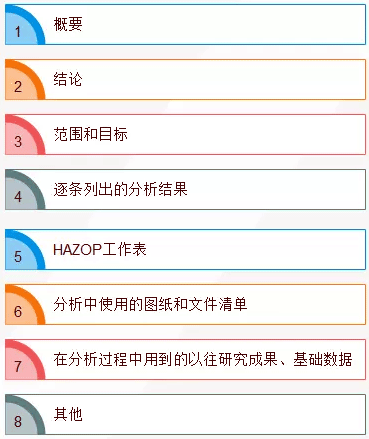

◆報告內容
4、實際舉例

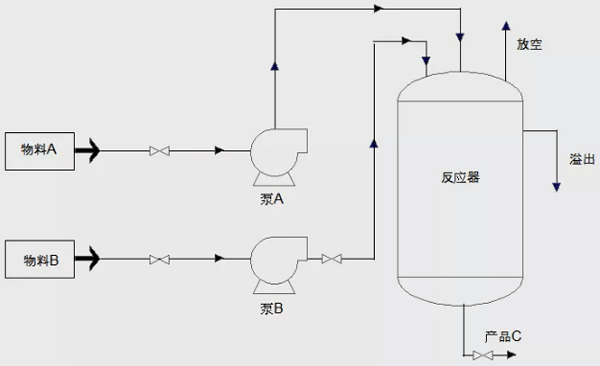

IEC 61882和AQ/T 3049給出這樣一個例子，拿到一張最原始的P&ID流程圖，是工廠中的一個反應器，其工藝流程大致如下：
◆物料A通過泵A連續地從物料A供料罐輸送至反應器
◆物料B通過泵B連續地從物料B供料罐輸送至反應器
◆物料A和物料B在反應器中合成并生成產品C

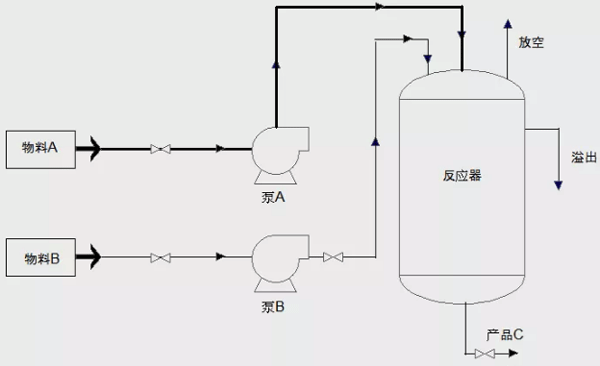

假定為了避免爆炸危險，在反應器中A總是多B，完整的設計描述將包括很多其他細節，如：壓力影響、反應和反應物的溫度、攪拌、反應時間、泵A 和泵B 的匹配性等，但為簡化示例，這些因素將被忽略，待分析的部分用粗線條表示，以明確需要分析的部分。
分析部分是從盛有物料 A 的供料罐到反應器之間的管道，包括泵 A。這部分的設計目的是連續地把物料 A 從罐中輸送到反應器， A 物料的輸送速率（流量）應大于 B 物料的輸送速率，其設計目的可通過如下表頭給出：
與會人員馬科斯提出，如果A罐是空的就會導致物料A的輸送速率小于物料B，這種情況是不能被接受的，建議在A供料罐安裝一個低液位報警器外加液位低聯鎖停止泵B，于是記錄在HAZOP分析表中，形成了下表的第1條內容。其他人員也提出了多條內容，共計12條，匯總成一個完整的HAZOP表，記錄員做好了相關的記錄。
5、總結
①優點
識別潛在危險與可操作性問題有許多不同的工具和技術，除了HAZOP還包括：
◆檢查表法(Checklist)、
◆故障模式和影響分析（FMEA）
◆故障樹分析（FTA）
◆...
優點是，HAZOP分析能更加全面地識別出給定系統的危險和設計缺陷
②缺點
◆不能評估系統或過程不同部分之間相互作用的危險
◆無風險排序或優先排序能力
◆一般需要和其他風險管理工具并用
作者：東至風
