沈陽儀表科學研究院有限公司圍繞儀器儀表與傳感器、高端裝備與關鍵零部件，聚焦科技研發、科技產業、科技服務三大方向，重點研發傳感器、光學器件、彈性元件、專用設備，檢測服務五大類產品。建成了運載火箭發動機用精密金屬波紋管研發基地、生物醫學用光學干涉濾光片產業化基地、特高壓輸變電高壓組合電器用波紋管膨脹節產業化生產線、硅基傳感器生產線，擁有自主可控的從芯片設計、加工、封裝到整機制造的擴散硅壓力傳感器全產業鏈。孵化出了具有國內領先、國際先進技術水平的管道智能內檢測器、超高壓智能水力破拆裝備、新型半導體設備等產業。
經過60余年的發展，沈陽儀表科學研究院有限公司累計完成科研項目近2000項，獲得授權專利500余項，主持和參與標準制修訂500余項。擁有傳感器國家工程研究中心、國家企業技術中心等12個(國家、省、市級)創新平臺、國家儀器儀表元器件質量監督檢驗檢測中心、1個國家級檢測服務機構，是8個行業機構的秘書處掛靠單位。具有顯著的行業地位。
沈陽儀表科學研究院有限公司牢牢把握轉制院所央企定位，聚焦主責主業，堅持戰略引領、創新驅動、人才強企，以科技自立自強為根本動力，積極打造儀器儀表領域原創技術“策源地”，爭當儀器儀表產業鏈“鏈長”，加快建設世界一流的價值型高科技企業，為建設制造強國提供有力支撐。
沈陽儀表科學研究院有限公司優秀成果介紹

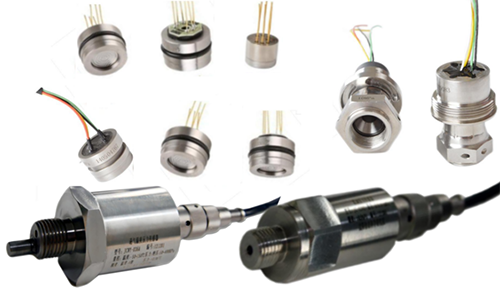

1、高性能硅基壓力傳感器
①主要技術指標及功能特點
供電電源：24V DC
電氣連接：高溫屏蔽導線
輸出信號：0～5V，4～20mA，總線輸出
響應時間(10%～90%)：＜1ms
絕緣電阻：＞100MΩ，100VDC
允許過壓：1.5倍滿量程
量程：100kPa～60MPa
工作溫度：-55℃～150℃(最高溫度可達到225℃，可按要求特殊定制)
②功能特點
SOI隔離硅壓阻敏感芯片
具有表壓、絕壓、差壓等測量方式
隔離膜片密封充液的專利技術
敏感元件具備恒流、恒壓供電模式的溫度補償網絡
適合寬溫區的工作環境和介質溫度
壓力芯體采用標準OEM壓力敏感結構
全316L不銹鋼材質
鉭膜片可選，鈦結構可選
③典型應用
產品應用于飛機液壓系統、航空發動機、無人機、火箭及航天裝備、特種車輛、大功率柴油機、艦艇及水下裝備、大型壓縮機等高端裝備，替代進口，整體技術水平達到國內領先、國際先進水平。
④產品的重要性、產品獲獎及應用情況介紹
高性能硅基壓力傳感器是工業測控和高端裝備信息化、智能化的前置條件和關鍵基礎部件，也是關系到國家安全和國民經濟建設的基礎性、戰略性核心部件。隨著重點領域裝備自主可控要求的提升，對高性能傳感器的需求日趨迫切。高性能硅基壓力傳感器系列產品已實現全國產化設計，可以滿足對國外產品的直接替代，保障高端裝備對高性能硅基壓力傳感器的使用需求。獲得中國機械工業科學技術獎、遼寧省科技進步獎、中國機械工業集團科技進步獎等多項科技獎勵。

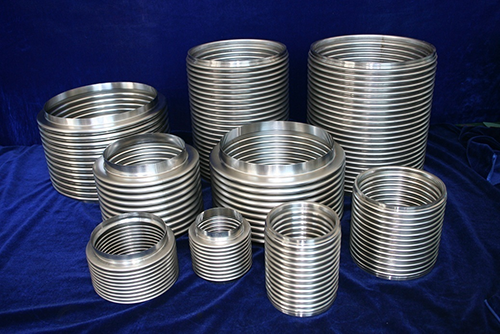

2、航天用系列高性能金屬波紋管
①主要技術指標及功能特點
直徑：4mm～270mm
單層壁厚：0.12mm～2.0mm
層數：2～7
波紋管形式：U型、C型
工作壓力：0.4MPa~65MPa
使用溫度：-253℃～600℃
疲勞壽命：2萬次～50萬次
②功能特點
a、航天用系列高性能金屬波紋管產品廣泛應用于火箭發動機泵前閥、預燃室閥、推進劑利用閥、控制閥、預冷泄出閥和點火啟動器等關鍵部位，起到執行動作和密封作用。產品在高壓、高溫、超低溫、高速、真空、強振動等極端工況條件下具有優異的疲勞性能和極高的可靠性。
b、產品設計計算借助數值分析和仿真模擬能手段，同時考慮幾何非線性和性能非線性因素，使波紋管設計符合率超過85%。產品具有品種規格多、使用材料新、性能指標高、可靠性好等突出特點。
c、天用系列高性能金屬波紋管產品的制造采用新材料、新工藝、新技術，技術指標大幅度超出國內現有的軍用波紋管技術水平，涉及的產品包括搖擺波紋管、搖擺軟管、渦輪泵隔熱波紋管、端面密封波紋管、閥門用波紋管等40多種。在承受高壓、高溫、超低溫、強沖擊等嚴苛環境的前提下，還具備承受復雜位移方式的能力(軸向、徑向加搖擺)。
③典型應用
航天用系列高性能金屬波紋管產品是新一代運載火箭必不可少的關鍵配套元部件，主要應用于新一代運載火箭50噸大推力氫氧火箭發動機、120噸液氧煤油火箭發動機、膨脹循環氫氧發動機、氣氧/煤油姿控發動機及長征系列火箭箭體，是多型號大推力火箭發動機的核心關鍵部件。
④產品的重要性、產品獲獎及應用情況介紹
作為我國航天新一代運載工具，長征系列運載火箭承擔了低環球軌道和同步軌道大負載量運輸任務要求。火箭發動機是運載火箭的核心，其上設計有大量各種形式和功能的閥門系統。作為這些閥門系統的關鍵組成部分，金屬波紋管既是執行動作的部件，又是密封部件。金屬波紋管的使用性能和使用壽命很大程度上決定了整個火箭發動機能否正常工作。
航天用系列高性能金屬波紋管產品可配套多種型號的火箭發動機，用于低溫隔熱密封、管路變形補償、推進劑輸送、流量壓力控制等用途。產品完全自主設計制造，其技術含量高、性能優異、可靠性好，獲得了上級行業及用戶單位廣泛認可。獲得了中國機械工業科學技術獎、遼寧省科學技術獎等省部級獎項，取得授權專利超過20項。

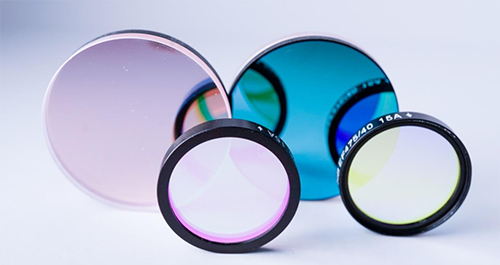

3、高性能光學薄膜濾光器件
①主要技術指標及功能特點
通帶透射率：≥93%
鄰域背景截：≥OD7
截止背景：>OD6@300-1100nm
截止陡度：≤1% (T50%--OD6)
不同檢測通道熒光串?dāng)_小，信號讀取無需軟件校正
信噪比高，病毒檢測靈敏度高，準確性好
②典型應用
憑借優異的光譜性能和穩定的產品質量，高性能光學薄膜濾光器產品廣泛應用于生物醫學檢測、5G光通訊、半導體裝備等多個重要領域。疫情期間，保障了國內60%以上高端PCR儀器核心光學元件的供應，為國家的疫情防控做出重要貢獻。
③產品的重要性、產品獲獎及應用情況介紹
高性能光學薄膜濾光器系列產品在光學薄膜濾光器件的高端應用領域填補國內空白，技術指標達到國內領先國際先進水平，實現進口替代。先后獲得中國儀器儀表學會科學技術進步獎、中國機械工業集團科學技術獎、中國機械工業集團質量獎、遼寧省科學技術進步獎等多項獎勵。相關產品可以廣泛應用于實時熒光定量PCR檢測、免疫熒光檢測、流式細胞法熒光檢測、基因測序、顯微熒光檢測等多類醫學診療設備。

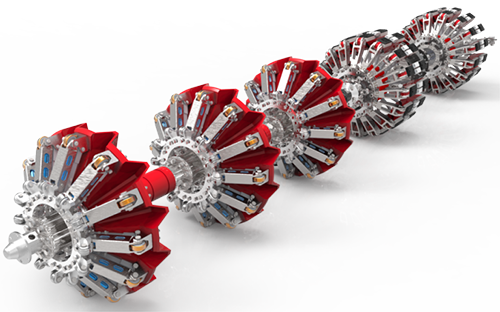

4、大變徑漏磁檢測器
①主要技術指標及功能特點
壓力范圍：0～10MPa(非導電介質)
工作溫度范圍：-10～70℃
通過彎頭能力：可通過彎頭的曲率半徑不小于1.5DN
通過變形能力：通過直管段變形能力≤40%OD
工作時間：連續工作時間80小時以上(根據標準留有余量)
定位精度：特征距最近環焊縫±0.1m，圓周方向±5°
②典型應用
大變徑漏磁檢測器變形能力達到40%，每種規格檢測器至少滿足三種直徑以上管道檢測；為檢測方或管線運行商節約大量成本。特別適用于存在大變形的管道內檢測作業。
大變徑漏磁檢測器在南京儀征油管現場和土庫曼氣管現場得到檢測驗證，該產品的最小檢出缺陷深度優于5%×管壁厚度，最大檢測速度優于5m/s，在檢出率、檢測精度、置信度三方面已達到用戶使用要求，可替代國外同類先進產品。
③產品的重要性、產品獲獎及應用情況介紹
在許多海底管線中，大變徑管道非常普遍。陸地管線也存在大變徑管道，這類管線一般被歸為Un-pigging管道。在可Pigging管線中，由于檢測器變形能力限制(一般變形量為15%OD甚至更小)，不同直徑管道需要嚴格選擇對應直徑的檢測器進行作業，全直徑覆蓋(159mm-1422mm)檢測器規格達到20種以上。
多口徑適應管道內檢測技術，突破了傳統清管器用皮碗密封思維，采用傘式骨架配裝高度折疊聚氨酯異形件，實現了在不同口徑管道內持續形成密封和中心線耦合。其搭載的大變形磁路結構，及布置的交錯式磁電復合異構場多功能傳感器，實現管道全斷面缺陷檢測。
用于大變徑漏磁檢測器的磁電復合異構場多功能傳感器，2018年榮獲首屆中國創新方法大賽全國總決賽一等獎，在管道運行檢測過程中實現了缺陷、焊縫一次性檢出的可能。
