雙蹤示波器能直接觀察電信號的波形，分析和研究電信號的變化規律，還可測試多種電量，如：幅值、頻率、相位差和時間等。若配以傳感器，還能對一些非電量進行測量。本文以SR-8型雙蹤示波器為例介紹它的面板旋鈕、雙蹤示波器使用方法和使用注意事項。
SR-8型雙蹤示波器使用
SR-8型雙蹤示波器是全晶體管化的便攜式通用示波器。它的頻帶寬度為DC15MHz，可以同時觀察和測定兩種不同電信號的瞬間過程，并把它們的波形同時顯示在屏幕上，以便進行分析比較。該雙蹤示波器可以把兩個電信號疊加后再顯示出來，也可作單蹤示波器使用。
①Y軸系統
Y軸系統的前置放大器分別由兩個結構相仿的電路組成，借助電子開關能同時觀察和測定兩個時間信號，因此，雙蹤示波器前置通道YA和YB的性能和精度是相同的。
a、輸入靈敏度：10mV/div～20V/div，按1-2-5進位分11檔級，處于校準位置時，誤差≤5%，微調增益比≥2.5:1。
b、頻帶寬度。“AC”(交流耦合)：10Hz～15MHz，≤3dB；“DC”(直流耦合)：0～15MHz，≤3dB。
c、輸入阻抗。直接輸入，1MΩ/35pF。經探極耦合(10:1)，10MΩ/15pF。
d、最大輸入電壓。DC耦合：250V[DC+(ACP-P)]。AC耦合：500V(ACP-P)。
②X軸系統
a、描速度：0.2μs/div～ls/div，按1-2-5進位分21檔級，誤差≤5%。微調比＞2.5:1。擴展×10時，其最快掃描速度可以達到20ns/div。誤差除了0.2μs/div檔≤15%外，其余各檔均≤10%。
b、頻帶寬度。OHz～500kHz，≤3dB。
c、輸入阻抗。1MΩ/35pF。
d、X外接靈敏度≤3V/div。
③雙蹤示波器主機校準信號
a、波形，矩形波。
b、頻率：1kHz，誤差≤2%；幅度：1V，誤差≤3%；工作環境：溫度為(-10～+40)℃；相對濕度85%。電源：電壓為220V±10%，頻率為50Hz±4%。功率消耗：約55V.A。連續工作時間：8h。
SR-8型雙蹤示波器面板旋鈕及說明
新手在雙蹤示波器使用前必須認真閱讀示波器說明書，熟悉雙蹤示波器面板上各個按鈕的工作及使用方法，才能在測量過程中正確、熟練使用雙蹤示波器。SR-8型雙蹤示波器面板圖如圖所示。

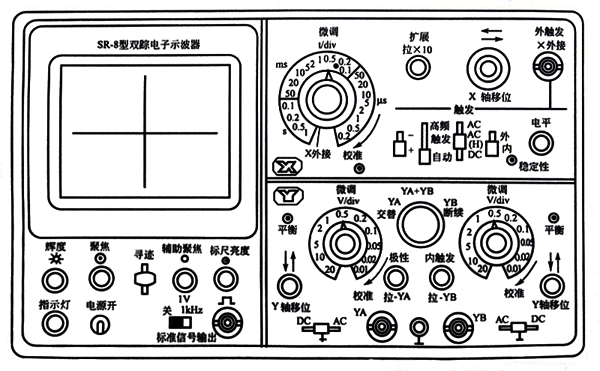

SR-8型雙蹤示波器面板圖
①雙蹤示波器顯示部分
a、“電源開”。控制SR-8型雙蹤示波的總電源開關。當此開關接通后，指示燈立即發光，表示雙蹤示波器已接通電源。
b、“指示燈”。為接通電源的指示標志。
c、“*-輝度”。用于調節雙蹤示波器波形或光點的亮度。順時針轉動時，亮度增加；逆時針轉動時，亮度減弱直至顯示亮度消失。
d、“⊙-聚焦”。用于調節雙蹤示波器波形或光點的清晰度。
e、“○-輔助聚焦”。它與“聚焦”控制旋鈕相互配合調節，提高雙蹤示波器顯示器有效工作面內波形或光點的清晰度。
f、“⊕-標尺亮度”。用于調節示波器坐標軸上刻度線亮度的控制旋鈕。當順時針旋轉時，刻度線亮度將增加；反之則減弱。
g、“尋跡”。當按鍵向下按時，偏離熒光屏的光點回到顯示區域，從而尋到光點的所在位置，實際上它的作用是降低Y軸和X軸放大器的放大量，同時使時基發生器處于自勵狀態。
h、“校準信號輸出”。此插座為BNC型。雙蹤示波器使用過程中校準信號由此插座輸出。
②雙蹤示波器Y軸插件
a、顯示方式開關。用作轉換兩個Y軸前置放大器YA及YB工作狀態的控制件，它有五個作用位置。
◆“交替”，YA和YB通道處于交替工作狀態。它的交替工作轉換是受掃描重復頻率所控制，以便顯示雙蹤信號。
◆“YA”，YA通道放大器單獨工作。示波器作為單蹤示波器使用。
◆“YA+YB”，YA和YB兩通道同時工作。通過YA通道的“極性”作用開關，可以顯示兩通道輸入信號的和或差。
◆“YB”，YB通道放大器單獨工作，“斷續”受電子開關自勵振蕩頻率(約200kHz)的控制，使兩通道交換工作，從而顯示雙蹤信號。
◆“斷續”，電子開關以250kHz的固定頻率，輪換接通YA和YB通道，實現雙蹤顯示，在雙蹤示波器使用過程中于信號頻率較低時。
b、“D-┻-AC”——Y軸輸入選擇開關。用以選擇被測信號反饋至示波器輸入端的耦合方法。置于“DC”位置時，能觀察到含有直流分量的輸入信號。當置于“AC”位置時，只耦合交流分量，切斷輸入信號中含有的直流分量。當開關置于“┻”位置時，Y軸放大器的輸入端與被測輸入信號切斷，雙蹤示波器內放大器的輸入端接地，這時很容易檢查地電位的顯示位置，它有操作簡便的優點，一般在測試直流電平時作參考用。
C、“微調Y/div”——靈敏度選擇開關及其微調裝置
靈敏度選擇開關系套軸裝置，黑色旋鈕是Y軸靈敏度的粗調裝置，從10mV/div～20V/div分11個檔級，可按被測信號的幅度選擇最適當的檔級，以便觀測。當“微調”裝置的紅色旋鈕以順時針方向轉至滿度時，即“校準”位置，可按黑色旋鈕所指示的面板上標稱值讀取被測信號的幅度值。“微調”的紅色旋鈕是用來連續調節輸入信號增益的細調裝置，當此旋鈕以逆時針轉到滿度(非校準位置)處時，其變化范圍應大于2.5倍，因此，可連續調節“微調”裝置，以獲得各擋級之間的靈敏度覆蓋。唯在作定量測試時，此旋鈕應處在順時針滿度的“校準”位置上。
d、“平衡”。當Y軸放大器輸入級電路出現不平衡時，顯示的光點或波形會隨“V/div”開關的“微調”轉動而作Y軸軸向位移，“平衡”控制器可把這種變化調至最小。
e、“↓↑-Y軸移位”。雙蹤示波器使用中它是用來調節波形或光點的垂直位置。當顯示位置高于所要求的位置時，可逆時針方向調節，使波形向下移，如位置偏低，可順時針方向調節，使顯示的被測波形向上移動，調到所需的位置上。
f、“極性拉-YA”。在YA通道系統中，設有極性轉換按拉式開關，雙蹤示波器使用過程中此開關拉出時，YA通道為倒相顯示。
g、“內觸發拉-YB”。該按拉式開關用于選擇內觸發源。在“按”的位置上(常態)，掃描的觸發信號取自經放大后YA及YB通道的輸入信號。在“拉”的位置上，掃描的觸發信號只取自YB通道的輸入信號，通常適用于有時間關系的兩路跟蹤信號顯示。
h、Y軸輸入插座。為BNC型插座。示波器使用時被測信號由此直接或經探頭輸入。
③示波器X軸插件
a、“微調t/div”——掃描速度開關。在用雙蹤示波器顯示電壓與時間關系曲線時，通常以Y軸表示電壓，X軸表示時間。
示波管屏幕上光點沿X軸方向的移動速度由掃描速度開關“t/div”所決定。該開關上“微調”電位器按順時針方向轉至滿度，并接上開關后，即為“校準”位置，此時面板上所指示的標稱值即掃描速度值。
b、“微調”。置于掃描速度選擇套軸開關上的紅色旋鈕，是用來連續改變雙蹤示波器掃描速度的細調裝置。此旋鈕以逆時針旋至滿度時為非校準位置，其掃描速度變化范圍應大于2.5倍。當以順時針轉至滿度并接通開關時是“校準”位置。
C、“校準”。此為掃描速度校準裝置，示波器使用時可借助較高精度的時標信號對掃描速度校準。
d、“擴展拉×10”。雙蹤示波器的擴展裝置系按拉式開關。在“按”的位置上儀器作正常使用。在“拉”的位置時，X軸放大顯示，可擴大10倍，此時，面板上的掃速標稱值應以10倍計算，放大后的允許誤差值應相應增加。
e、“→-X軸移位”。為套軸旋鈕，用來調節示波器時基線或光點的位置。順時針旋轉時，時基線向右移；逆時針旋轉時，時基線向左移。其套軸上的小旋鈕系細調裝置。
f、“外觸發X外接”插座。為BNC型插座。示波器使用時該插座可作為連接外觸發信號的插座。也可用作X軸放大器外接信號輸入插座。
g、“電平”。用來選擇輸入信號波形的觸發點，使在某一所需的電平上啟動掃描。當觸發電平的位置越過觸發區域時，掃描將不被啟動，屏幕上無波形顯示。
h、“穩定性”。系半調整器件。該器件在雙蹤示波器使用時用來調整掃描電路的工作狀態，以達到穩定的觸發掃描，調準后不需經常調節。
i、“內外”——觸發源選擇開關。在“內”的位置上，掃描觸發信號取自Y軸通道的被測信號；在“外”的位置上，觸發信號取自外來信號源，即取自“外觸發×外接”輸入端的外觸發信號。
j、“ACAC(H)DC”——觸發耦合方式選擇開關
有三種耦合方式。在外觸發輸入方式時，也可以同時選擇輸人信號的耦合方式。
◆“AC”觸發形式屬交流耦合方式，由于觸發信號的直流分量已被切斷，因而其觸發性能不受直流分量的影響。
◆“AC(H)”觸發形式屬低頻抑制狀態，通過高通濾波器進行耦合，高通濾波器起抑制低頻噪聲或低頻信號的作用。
◆“DC”觸發形式屬直流耦合方式，可用于對變化緩慢的信號進行觸發掃描。
k、“高頻觸發自動”——觸發方式開關。其作用是按不同的目的或用途轉換觸發方式。置于“高頻”時，掃描處于“高頻”同步狀態，機內產生約50kHz的自勵信號，對被測信號進行同步掃描，本方式通常用作觀察較高頻率信號的波形。開關置于“觸發”時，是觀察脈沖信號常用的觸發掃描方式，由來自Y軸或外接觸發源的輸入信號進行觸發掃描。開關置于“自動”時，掃描處于自勵狀態，不必調整“電平”旋鈕，即能’自動顯示掃描線，適用于觀測較低頻率信號。
◆“+ -”——觸發極性開關。用于選擇觸發信號的上升沿或下降沿部分來對掃描進行觸發。
◆“+”掃描是以輸入觸發信號波形的上升沿進行觸發并使掃描啟動。
◆“-”掃描是以輸入觸發信號波形的下降沿進行觸發并使掃描啟動。
④后面板
電源插座專供雙蹤示波器總電源輸入用。采用本機提供的電源插頭插保險絲座，用1A的保險絲管。
⑤底蓋板
“YA增益校準”、“YB增益校準”分別調準YA、YB通道的靈敏度。
示波器使用方法
時基線的調節將各控制件位置置于表1所示位置。如看不到光跡，判斷光跡偏離方向，然后松開按鍵，把光跡移至熒光屏中心位置。

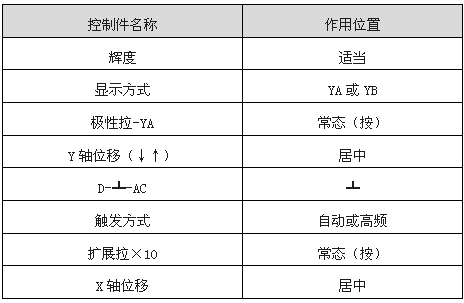

表1 時基線顯示時控制件作用位置
②聚焦及輔助聚焦的調節
聚焦調節旋鈕用于調節光跡的聚焦(粗細工程度，使用時以圖形清晰為佳。把光點或時基線移至熒光屏中心位置，然后調節聚焦及輔助聚焦，使光點或時基線最清晰。
③輸入信號的連接
以顯示校準信號(1V1000Hz方波)為例，用同軸電纜將校準信號接人YA通道，YA通道的輸入耦合開關置于“AC”位置，根據輸入信號的幅度調節旋鈕的位置，靈敏度開關(V/div)置于“0.2”檔，并將其微調旋至滿度的校準位置上，觸發方式置于“自動”。將旋鈕指示的數值(如0.2V/div，表示垂直方向每格幅度為0.2V)乘以被測信號在屏幕垂直方向所占格數，即得出該被測信號的幅度，此時，熒光屏上應顯示出約5div的矩形波。
調節掃描速度，應根據輸入信號的頻率調節旋鈕的位置，將該旋鈕指示數值(如0.5ms/div，表示水平方向每格時間為0.5ms)，乘以被測信號一個周期占有格數，即得出該信號的周期，也可以換算成頻率。
④高頻探頭的應用
在使用高頻探頭測量時，輸入阻抗提高到lOMΩ，但同時也引進了10:1的衰減，使測量靈敏度下降到未使用高頻探頭的1/10。所以在使用高頻探頭測量電壓時，被測電壓的實際值應是熒光屏上讀數的10倍。
在使用高頻探頭測量快速變化的信號時，必須注意探頭的接地點應選擇在被測點附近。
⑤“交替”與“斷續”的選擇
a、“交替”顯示方式的特點是：掃描周期要比被測信號周期長，即掃描頻率要比信號頻率低，否則就無法觀測到完整的一個周期的波形。在雙蹤示波器使用中若采用這種顯示方式在采用低速掃描時，會產生明顯的閃爍現象，甚至可以看出兩個通道的轉換過程。因此，“交替”顯示方式不適用于觀測頻率較低的信號。
b、“斷續”顯示方式的特點是：電子開關頻率要比掃描頻率高得多，否則當二者頻率相近時，波形將產生明顯的間斷現象。因此，在雙蹤示波器使用過程中“斷續”顯示方式不適用于觀測頻率較高的信號。
C、“交替”或“斷續”顯示方式的觸發都應選擇“內觸發”，因為采用這兩種顯示方式所顯示的波形都是經多次掃描形成的，只有取用被測信號本身做觸發信號，才能做到每次掃描起點一致，也才能保證所顯示的波形穩定。
對兩個信號做一般比較時，如觀測頻率、幅度、波形失真等，采用上述“內觸發”方式是可以的，但是，當涉及這兩個信號之間的相位關系及時間關系時，因為觸發信號是有極性的，所以只能采用其中一個通道的信號作為觸發信號，這樣就有了一個統一的時間標準，相位關系就能如實地顯示出來。例如，SR-8型雙蹤示波器的“拉-YB”拉出后，掃描的觸發信號即取自YB通道的輸入信號。兩個輸入信號中，選哪一個信號作為觸發信號，就應把該信號從YB輸入端輸入。
還應注意，使用雙蹤示波器觀測脈沖信號時，觸發方式開關應置“常態”。
示波器使用注意事項
①雙蹤示波器使用前，應檢查電網電壓是否與雙蹤示波器的電源電壓要求一致。檢查旋鈕、開關、電源線有無問題，示波器的電源線應選用三芯插頭線，機殼應良好接地、防止機殼帶電引發事故。
②使用示波器時，輝度不宜調得過亮，不能讓光點長期停留在一點。若暫不觀測波形，應將輝度調暗。
③調聚焦時應注意采用光點聚焦而不要用掃描線聚焦，這樣才能使電子束在X、Y方向都能很好地聚攏。
④輸入電壓幅度不能超過示波器允許的最大輸入電壓。
⑤注意信號連接線的使用。當被測信號為幾百千赫以下信號時，可用一般導線連接；當信號幅度較小時，應當用屏蔽線連接，以防干擾；測量脈沖信號和高頻信號時，必須用高頻同軸電纜連接。
⑥要合理使用探頭。
在測量低頻高壓電路時，應選用電阻分壓器套頭；在測量高頻脈沖電路時，應選用低電容探頭，并注意調節微調電容，以保證高頻補償良好。探頭和示波器應配套使用，一般不能互換，否則會導致誤差增加或高頻補償不當。
⑦定量觀測應在示波器屏幕的中心區域進行，以減小測量誤差。
⑧對于X軸掃描帶有擴展的示波器，若利用雙蹤示波器本身的掃描頻率能正常測試，則應盡量少用擴展功能，因為利用擴展功能要增大亮度，有損示波器的壽命。
⑨示波器不能在強磁場或電場中使用，以免測量時受干擾。
