1、被控量(controlled plant)
被控量又稱被控對象。在自動控制系統中，一般指被控制的設備或過程，如反應器、精餾設備的控制，或傳熱過程、燃燒過程的控制等。從定量分析和方案設計角度來看，控制對象只是被控設備或過程中影響對象輸入、輸出參數的部分因素，并不是設備的全部。例如：在精餾過程控制中，定回流控制系統的控制對象，只涉及設備的回流管道；塔釜液位控制系統的對象，只與塔釜有關。在簡單控制系統中，工程上也可以把被控參數叫做對象，如流量控制、壓力控制和溫度控制等。
比如在溫控系統中，我們要達到的目的是恒溫，那么這里能使溫度升高或降低的設備就是被控量。在有些時候，這個被控對象又不是某個可以確定的設備，這個很好理解，比如現在房價太高了，我們要抑制一下，房價就是被控對象，對于導致房價升高的始作俑者-熱錢的炒作，也可以被稱為被控對象，控制的方法就是增加資金流動的成本，降低資金的流動性。
2、擾動量(perturbation)
干擾或破壞系統按預定規律運行的輸入量，也稱為擾動輸入。例如，本來房價是按市場規律漲跌的，但是我們的專家們說了幾話，使本來正常的市場被攪亂了(請注意亂，這個亂有兩個方向，加速漲或者加速跌)，這就是擾動，再比如，銀行加息了，這是間接擾動，它增加了資金流動的成本，降低了投資利潤率。凡是影響系統運行的輸入，都稱為擾動。有些擾動的結果是加速系統達到目的，稱為正作用；有些是減慢系統達到目的，稱為反作用。自動調節的目的就是控制設備的運行，來抵消或利用各種擾動，滿足工藝要求。
3、給定值(specified value)
根據生產的需要，我們給一些控制對象設定一個目標值，當這個被控對象達到目標值時才能生產出滿足要求的產品，這個目標值就被稱為給定值。比如閥門位置在20%時，給水量就能滿足生產用水的需要，這里的20%就是給定值。在自動控制時，我們會制定某種控制方案，使閥門在20%開度附近波動，如果實際開度大了，系統就命令閥門關小一些，相反，如果實際開度小了，就命令閥門開大一些。由于工藝過程的變化，導致很多時候這個給定值是沒有具體值的，這就需要控制方案來計算出給定值，因此它也不一定就是個定值。給定值通常與測量值做比較，看看偏差有多少，如果偏差在我們允許范圍，就不去管它，如果超出允許范圍，就要命令閥門去動作以消除偏差或者說使偏差回到允許范圍內。
4、反饋 (feedback)
通過測量裝置將系統或元件的輸出量反送到輸入端，這個量就稱為反饋。反饋的概念是最重要的，可以說自動控制的精髓就是反饋。怎么樣理解呢？比如我們回家之后，進屋先開燈，之后干什么呢？有人說找個水果吃，在控制系統中，這樣做的結果就很可能吃到的不是水果，而是碰了一鼻子灰。為什么呢，因?yàn)槲覀兪÷粤艘粋€(gè)重要的步驟，看看燈有沒有亮！對于我們習以為常的東西，我們幾乎不去考慮這樣細微的問題(也許是人大腦的處理速度比計算機還要快)，因?yàn)橹灰须姡覀兊臒艟褪菚?huì)亮的，誰也不會每天都重復這樣愚笨的行為，打開燈，抬頭看看亮沒亮。請記住，計算機是最笨的，它僅僅是算得比較快，它的所有行為都是人教的，因此必須要教他檢查一下開燈的結果，也就是燈亮了沒有，依據這個結果我們再進行以后的動作。所以，燈亮了還是沒亮這個開燈的結果就是反饋，如果計算機沒有對此做出判斷，就不能執行正確的動作，或者進入異常處理。
按反饋的信號極性分類，反饋可分為正反饋和負反饋。若反饋信號與輸入信號極性相同或同相，則兩種信號混合的結果將使放大器的凈輸入信號大于輸出信號，這種反饋叫正反饋(positive feedback)。正反饋主要用于信號產生電路。反之，反饋信號與輸入信號極性相反或變化方向相反(反相)，則疊加的結果將使凈輸入信號減弱，這種反饋叫負反饋(negative feed-back)。自動調節系統通常采用負反饋技術以穩定系統的工作狀態。
5、開環控制系統(open-loop control system)
開環控制系統是指被控對象的輸出(被控制量)對控制器(controller) 的輸出沒有影響。在這種控制系統中，不依賴將被控量返送回來以形成任何閉環回路。有點繞嘴，可以簡單理解為，只管做事，不看結果的處理方式。
6、閉環控制系統(closed-loop control system)
閉環控制系統的特點是，系統被控對象的輸出(被控量)會返送回來影響控制器的輸出，形成一個或多個閉環。閉環控制系統有正反饋和負反饋，若反饋信號與系統給定值信號相反，則稱為負反饋；若極性相同，則稱為正反饋。一般閉環控制系統(見圖2-1)均采用負反饋，又稱負反饋控制系統。
閉環控制系統的例子很多。上面講的開燈的例子就是個閉環控制系統，如果沒有眼睛，無法判斷燈是否被打開，就沒有了反饋回路，也就成了一個開環控制系統，這樣就能一下子理解了兩個概念。
7、過程控制系統(process control systems)
過程控制系統主要由控制器與被控對象組成、能夠?qū)崿F(xiàn)過程控制任務的系統。包括用于數據傳輸?shù)木W(wǎng)絡結構、網絡設備、用于測量的一次儀表及執行機構等。系統中的靈魂是控制方案，如人的思想一樣，對于可能出現的問題做好處理程序，這樣的控制系統才能稱為自動的，至是智能的。當前一些產品只要加了單片機之類的控制芯片，就自稱為智能設備，其實僅僅是擁有了一個簡單的大腦，卻沒有教會它處理問題的思想。可見，面向行業應用的成熟控制方案才是自動控制系統的關鍵，因此在工作中我們就要著重了解工藝方法，最終形成自己的解決方案，這個問題我們將在后面的章節專門論述。

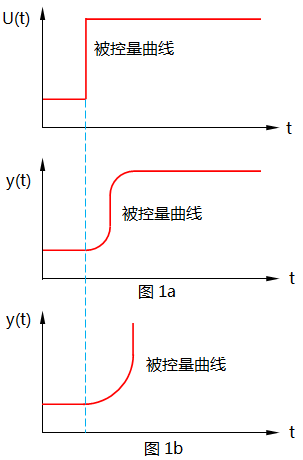

為了更好地制定控制方案，我們需要了解一下被控對象的一般特性：對于大多數生產過程對象，在系統開環控制下，控制信號U發生階躍變化時，被控量會出現如圖1a、圖1b兩種情況。一種情況是被控對象在受到階躍擾動后經歷了一個非周期過程，最后被控量達到新的平衡，如圖1a；另一種情況是，這個擾動造成了更大的擾動，導致系統無法恢復平衡，最終造成更大的反應，這種是破壞性的，如圖1b。
圖1 被控對象的一般特征
下面以一個簡單的水箱為例來說明。

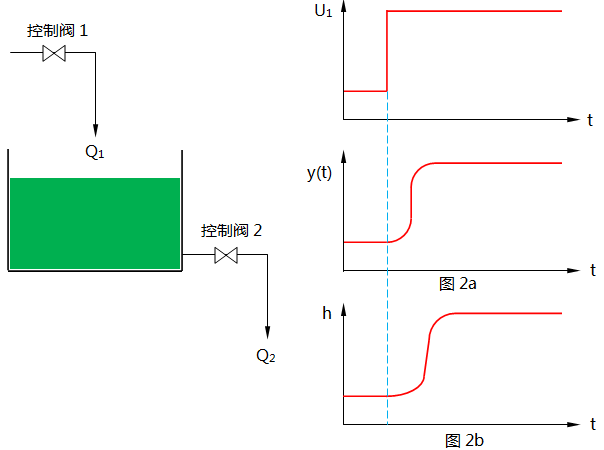

圖2中水箱的截面積A，流入水箱的水量為Q1，由流入側控制閥1控制；流出量為Q2；控制閥2控制；水箱水位為h。設t0時刻前，水箱系統處于平衡狀態，此時流入量Q1=Q2，水位穩定在h不變，流入側控制閥1開度為U10。在t0時刻，控制閥1突然增加了開度，發生了階躍△U，流入側閥門1的開大使流入量階躍增加如△Q1，此時流入水箱中的流量為Q1+△Q1，流出側的閥門2開度不動。這樣水箱的水位在t0時刻的不平衡流量△Q1的作用下開始上升，其上升速度與△Q1成正比。水位的上升使水箱液面對控制閥2的壓力增加，導致流速增大，流出量Q2增加，設△Q2，而且隨著水位的上升，△Q2越來越大，當水位上升到某個高度以后,經過控制閥2的流量的增加抵消了新增水位的壓力差，水位將維持在新的高度不變，達到新的平衡。由階躍響應曲線看出，水箱水位在受到流入側的流入量的階躍擾動后，開始上升速度較大，隨后速度越來越小，最后變化速度為零。從這個特性來分析，單容水箱具有慣性，從受擾動后無需外部干預，水位依然能恢復到新的穩態值，因此稱該對象具有自平衡能力。假設我們在開大閥門1的同時也開大閥門2，也就是說使輸入的增量△Q1等于輸出的增量△Q2，那么水位將維持在h不動，這就是利用輸出閥門的增量來抵消了輸入閥門的階躍，當然了，輸出的增量應該是足夠快的，否則h也會產生一個波動。
圖2 被控對象的一般特征2
通過對以上過程控制基本概念的介紹及應用舉例，大家可以看出來，根據被控對象的動態特性，制訂出一個合適的規則，來完成自動控制的過程就是過程控制。
