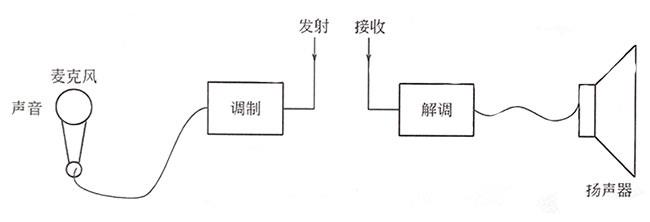

圖1 無線通信原理示意圖
這種方式類似于我們的部門管理，市場或銷售部門收集產品信息、客戶需求等數據，通過E-mail或調研報告等方式傳送給領導者，領導者做出決策，安排產品開發、生產等環節，這樣就形成了一個過程，實施過程中會遇到各種各樣的問題，領導就會做出各種各樣的反應來應對，這樣，就形成了一套復雜的管理系統。
在沒有思維能力的各種設備之間，數據是怎樣來傳輸的呢?可以說這是一門關于管理藝術的學科，它包含計算機技術、電子技術、加工工藝、通信技術等。要想熟知這門學科，必須先了解一些基本知識。
首先，數據需要編碼才能傳輸，也就是說，數據傳輸的時候需要按照一定的規則編排起來；然后，接收的設備再把它按規則翻譯過來，就能知道是什么意思了，這里的規則就是編碼規則。
無規矩，不成方圓；沒有交通規則，高速公路就得經常撞車；同樣的道理，沒有數據的編碼規則，我們就不能把數據傳輸到遠方。
有了規則，數據傳輸還必須借助網絡。計算機網絡的種類繁多，分類方法各異。按地域范圍可分為遠程網和局域網。遠程網的跨越范圍可從幾十公里到幾萬公里，其傳輸線造價很高?？紤]到信道上的傳輸衰減，其傳輸速度不能太高，一般小于100kbps。若要提高傳輸速度，就要大大增加通信費用，或采用通信衛星、微波通信技術等。

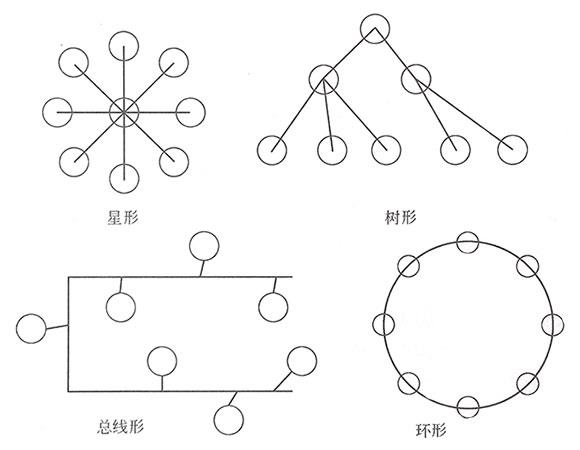

影響網絡性能的主要因素是網絡拓撲結構、信號方式、訪問控制方式、傳輸介質等。網絡的拓撲結構是指網絡中節點的互聯形式。在圖2所示的網絡拓撲結構中，星形、環形、總線形和樹形較為常見。
圖2 四種網絡拓撲結構示意圖
星形網絡拓撲結構
在星形拓撲結構中，任何兩站之間的通信都必須通過中央節點進行。一個站要傳送數據，首先向中央節點發出請求，要求與目的站建立連接。連接建立后，該站才向目的站發送數據。這種拓撲結構采用的是集中式通信控制策略，所有通信均由中央節點控制，中央節點必須建立和維持許多并行數據通路，因此中央節點的結構顯得非常復雜，而每個站的通信處理負擔相對很小，只需滿足點一點鏈路的簡單通信要求，結構很簡單。星形拓撲采用電路交換，可實現數據通信量的綜合，適用于低數據率設備。因為這種拓撲的網絡終端只需承擔很小的通信處理負擔，因而很適合要求終端密集的地方。它具有如下特點：結構簡單，便于管理；控制簡單，便于建網；網絡延遲時間較小，傳輸誤差較低。但缺點也是明顯的：成本高，可靠性較低，資源共享能力也較差。
大家思考：在中央節點工作的領導真的很累，什么事情都要管理，而其他節點就不用這么辛苦了，如果中央節點因領導生病了，可怎么辦？
在環形拓撲結構中，網絡中有許多中繼器進行點一點鏈路連接，構成一個封閉的環路。中繼器接收前驅站發來的數據，然后按原來速度一位一位地從另一條鏈路發送出去。鏈路是單向的，數據沿一個方向(順時針或逆時針)在網上環行。每個工作站通過中繼器再連至網絡。一個站發送數據，按分組進行，數據被拆成分組方式，然后加上控制信息，插入環上，通過其他中繼器到達目的站。由于多個工作站要共享環路，這就需要建立一種規則，也就是訪問控制方式，由這個規則來確定每個站在什么時候能向環上插入分組。一般采用分布控制，毎個站有存取邏輯和收發控制。環形拓撲正好與星形拓撲相反。星形拓撲的網絡設備需要較復雜的網絡處理功能，而工作站負擔最小，而環形拓撲的網絡設備只是很簡單的中斷器，而工作站則需提供拆包和存取控制邏輯等非常復雜的功能。環形網絡的中繼器之間可使用高速鏈路(如光纖)，因此，環形網絡與其他拓撲相比，可提供更大的吞吐量，適用于工業環境，但在網絡設備數量、數據類型、可靠性方面存在某些局限。
在總線型拓撲結構中，傳輸介質是一條總線，工作站通過標準的硬件接口接至總線上。一個站發送數據，所有其他站都能接收。樹形拓撲結構是總線形拓撲結構的擴展形式，傳輸介質是不封閉的分支電纜。它和總線形拓撲結構一樣，一個站發送數據，其他站都能接收。因此，總線形和樹形拓撲結構的傳輸介質稱作多點式或廣播式。因為所有節點共享一條傳輸鏈路，一次只允許一個站發送信息，這種方式也需要有某種存取控制方式，也就是規則，這樣可以確定下一個被允許發送數據的站是哪一個。信息也是按分組發送，達到目的站后，經過地址識別，將信息復制下來。
做個形象一些的比喻，根據規則，在開會的時候，每次只允許一個人講話，人家聽，只有和自己有關系的事情，我們才記下了，然后執行，否則，“左耳朵聽，右耳朵出”。
樹形拓撲結構的適應性很強，可適用于很寬范圍，如對網絡設備的數量、數據率和數據類型等沒有太多限制，可達到很高的帶寬。樹形結構在單個局域網系統中采用不多，如果把多個總線形或星形網連在一起，或連到另一個大型機或一個環形網上，就形成了樹形拓撲結構，這在實際應用環境中是非常需要的，樹形結構非常適合于分主次、分等級的層次型管理系統。
有了編碼規則，又有了網絡，就要制訂傳輸的規則，也就是管理規則，現場總線應該是一種數字通信網絡，是智能化儀表與管理系統連接的開放系統。類似于我們的局域網，只不過這個網連接的是智能儀表等現場設備，至少形式上是這樣的。
有系統就必須有管理制度，否則就不能按要求工作，因此在總線上主動發起信息傳輸的設備叫主設備，顯而易見，被領導的就是從設備，它只能被動接收主設備的信息，讓它改地址它就改地址，讓它傳數據它就傳數據。當這個系統里有多個主設備的時候，就需要協同工作，就需要制訂一套規則-總線協議(bus protocol)。由此可見，現場總線技術其實是一門管理技巧，編制各個執行部門，各司其職，協同工作，完成人的各種需求。那么這個協議-也就是管理規則都做哪些工作呢？
總線操作
在公司里，我們經常會與領導溝通，一般的方式都是這樣進行的；領導電話找你過去，你帶著匯報資料與領導交流，談得不錯，領導表揚你幾句，你回到座位上繼續工作，領導又找別人交流。這個過程在這里把它表述為連接-數據傳輸-斷開，這樣一個操作順序叫一次總線交易，或一次總線操作。斷開(disconnect)的目的是讓主設備可以與其他從設備進行交易。很早以前的電話局里面的人工交換操作就類似一次總線操作，說反了，應該是總線操作類似人工接線。
數據傳輸
剛才說到的與領導交流就是數據傳輸，也就是交換意見，互通有無。提問的是“讀-read”，回答的是“寫-write”，溝通的方式大概有幾種：一問一答，一問多答，有沒有只問不答呢？有，說明不是網絡有問題就是從設備故障，得到的結果很可能是“下崗”。還應該有一種情況，不問也答的情況，這個是可以的，從設備只管說，接不接受是主設備的事兒，需要了就接受，否則不接受，這也是一種傳輸方式。所以，無論什么時候都要搞清楚“主”是誰，為“主”服務。
通信請求各個部門職能不同，完成的工作就不同，有些時候我們就必須要求別的部門給予配合，就得發出請求-通信請求。對于不同的標準，請求的方式就有多種方式。
經過以上一些操作，我們完成了數據傳輸，形成了傳輸標準，OSI模型。
