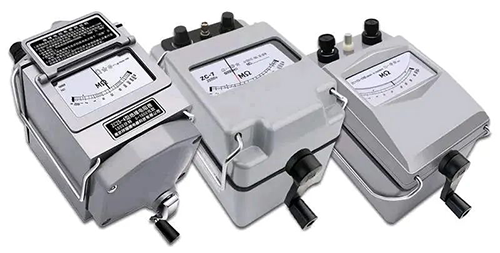

對于新安裝或停用3個月以上的三相異步電動機，使用前都要用兆歐表測量繞組的絕緣電阻，具體包括測量繞組對地的絕緣電阻和繞組間的絕緣電阻。



1、 兆歐表測量繞組對地的絕緣電阻
測量電動機繞組對地的絕緣電阻使用兆歐表(500V)，測量如圖1所示，在測量時，先拆掉接線端子的電源線，端子間的連接片保持連接，將兆歐表的L測量線接任一接線端子，E測量線接電動機的機殼，然后搖動兆歐表的手柄進行測量，對于新電動機，絕緣電阻大于1MΩ為合格，對于運行過的電動機，絕緣電阻大于0.5MΩ為合格。若繞組對地絕緣電阻不合格，應烘干后重新測量，達到合格才能使用。

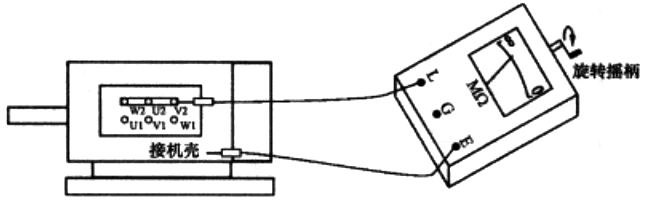

圖1 兆歐表測量電動機繞組對地的絕緣電阻

2、兆歐表測量繞組間的絕緣電阻
測量電動機繞組間的絕緣電阻使用兆歐表(500V)，測量如圖2所示。測量時，拆掉接線端子和電源線和端子間的連接片，將兆歐表的L測量線接某相繞組和一個接線端子，E測量線接另一相繞組的一個接線端子，然后搖動兆歐表的手柄進行測量，繞組間的絕緣電阻大于1MΩ為合格，最低限度不能低于0.5MΩ。再用同樣方法測量其他相之間的絕緣電阻，若繞組對地絕緣電阻不合格，應烘干受重新測量，達到合格才能使用。

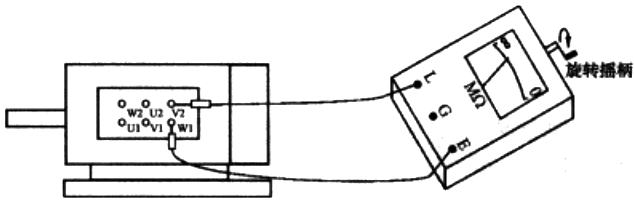

圖2 兆歐表測量電動機繞組間的絕緣電阻
