看似簡單的壓力變送器、差壓變送器的排污、回零和啟用，其中也有一套標準化的流程作業，細節決定成敗，每一項工作都不容忽視，那么在這簡單的三項工作中，你怎樣才能做到100分？昌暉儀表工程師和您詳細聊聊。

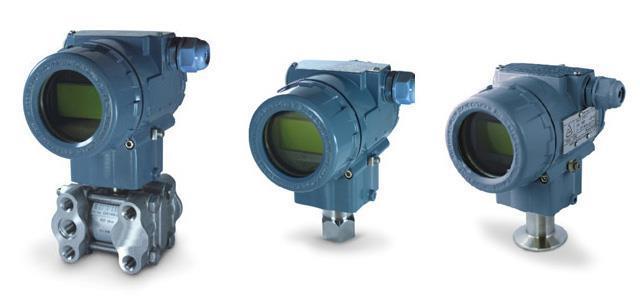

昌暉單晶硅變送器YR-ER100系列
液體類引壓式差壓變送器排污、回零檢查及啟用操作
1、準備工作
①聯系工藝，開工作票(聯鎖儀表開紅票，其他儀表開白票)，并要求工藝完成控制回路改手動，聯鎖儀表切除相應聯鎖。
②帶上個人工具及其它相應工具，若壓力變送器為智能型，須帶上手操終端。
③介質含硫物質時必須隨帶H2S測試儀。
2、排污操作方法
A、對于低壓類液體(介質為水或輕油)測量?jī)x表：
可以分別從引壓管道上的排污閥和變壓器的排污堵頭進行少量排放，直至排出的液體比較干凈為止；分別關死引壓管道上的排污閥和變壓器的排污堵頭。
B、對于中高壓類液體(介質為水或輕油)測量?jī)x表必須先關死正負一次閥，后方可進行以下操作：
①緩慢打開正負排污閥，然后打開正負上放空閥，分別將正負引壓導管內的污水排干凈
②擰松變送器堵頭，將表頭正負引壓室內的殘水放干凈，擰緊堵頭。
③關閉正負上放空閥，關閉正負排污閥，緩慢開啟正負一次閥，少量開啟正負二次閥，用本身介質分別將正負引壓導管及變送器室內灌滿，并適量擰松變送器的排污堵頭作排氣作業。
④最終開大正負二次閥，關死平衡閥。
3、差壓變送器回零檢查操作
A、對于測量液體流量的差壓變壓器(正負引壓口基本上在同一高度)：
①關死正負二次閥，打開平衡閥，此時變送器應指零位。
②如差壓變壓器指示不是零位，應進行調整或進行檢查確認。
③打開正負二次閥，關死平衡閥，此時應指示實際值。
B、對于測量液面的差壓變壓器(正負引壓口不在同一高度)：
①關死正負一次閥，打開正負上放空閥，此時變送器應指零位(確認正負壓導管被液體充滿，正負上放空閥是通大氣的)。
②如差壓變壓器指示不是零位，應進行調整域進行檢查確認。
③關死正負放空閥，緩慢打開正負次閥，此時應指示實際值。
4、差壓變送器啟用操作
對于低壓類液體(介質為水域輕油)差壓變壓器：
①確認儀表測量系統所有引壓閥門處于關閉狀態，差壓變壓器的排污堵頭處于擰緊狀態，各引壓接頭無松動現象。
②確認工藝設備已經正常運行。
③確認儀表的回路已經過單校與聯校。
④確認儀表的能源已供上，儀表的指示處于正常的零位。
⑤先分別打開正負一次閥，再打開平衡閥和正負二次，再分別緩慢地?cái)Q松差壓變壓器正負排污堵頭進行排氣處理，待排出干凈液體后擰緊，最后關死平衡閥，此時儀表已為正常投入運行。[對于中高壓液體(介質為水域輕油)差壓變壓器：先分別少量打開正負一次閥，擰松差壓變壓器正負排污堵頭，緩慢打開正二次閥，待液體從正排污堵頭均勻流出后擰緊，緩慢打開負二次閥，待液體從負排污堵頭均勻流出后擰緊，最后分別開大正負一次閥和二次閥，此時儀表已為正常投入運行。
⑥檢查儀表引壓系統泄漏情況和儀表的指示情況。
重油流量差壓變送器重灌封液、回零檢查及啟用操作
1、準備工作
①聯系工藝，開工作票(聯鎖儀表開紅票，其他儀表開黃票)，并要求工藝完成控制儀表改手動，聯鎖儀表切除相應聯鎖。
②帶上鐵桶一只、個人常用工具一套及其它相應工具。若變送器為智能型，則還須帶上手操終端。
③被測介質含硫量較高時，必須隨帶H2S測試儀。
2、操作方法(參照?qǐng)D1)
①、沖洗儀表引壓管
A、停用表：關閉正負一次閥，關正負二次閥，(原放空閥、排污閥、沖洗油三組閥處于關閉狀態)。
B、排污、沖洗：
a、打開沖洗油二次總閥，再開沖洗油正二次閥，打開正上放空閥，待放空口有干凈沖洗油流出后，關死上放空閥；
b、打開正排污閥，待排放口有干凈沖洗油流出后，關死正排污閥；
c、擰松變送器正壓堵頭，打開正二次閥，待堵頭處有干凈沖洗油流出后，擰緊正壓堵頭，關死正二次閥。
d、用同樣方法，需對負引壓系統進行排污、沖洗操作。
e、做完上述工作后關閉沖洗油三閥組。
C、打開正負放空閥、排污閥、二次閥、排空引壓管及表頭沖洗油液體，然后關閉相關閥門。
②灌封液
A、接封液源：將封液壓力發生器的連接管接頭與正排污閥相連，確認正負放空閥、二次三組閥、正負排污閥已打開，擰松正負排污堵頭。操作封液源，使其發生壓力。
B、灌封液：操作封液壓力發生器，將封液送入正負引壓管導；待正負堵頭處有連續封液流出后分別擰緊正負堵頭；待負排污閥有連續封液流出后，關閉負排污閥；待正放空閥有連續封液流出后，關閉正放空閥；待負放空閥有連續封液流出后，關死負放空閥和正排污閥，卸下封液壓力發生器的連接管接頭。
③灌封液后儀表回零檢查：
關死平衡閥，全開正負二次閥，打開正負放空閥。此時變送器應指示零位。否則進行零位調整。
④罐封液后儀表啟用：關死正負放空閥，打開正負一次閥，打開正二次閥，關閉平衡閥，打開負二次閥。

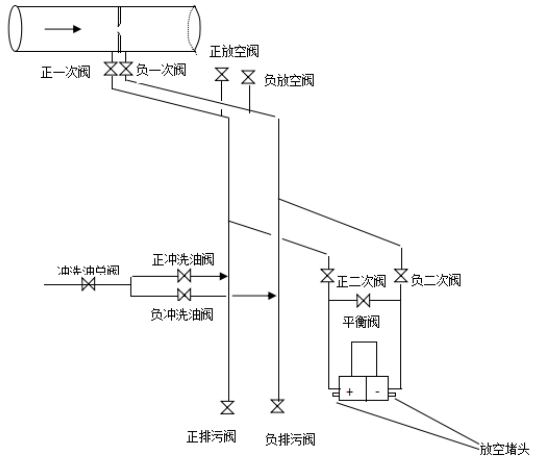

差壓變送器安裝示意圖
干氣、瓦斯類差壓流量變送器排液、零位檢查及啟用
1、準備工作
①帶齊個人工具及所需工具。
②聯系工藝，開工作票，并要求工藝完成控制儀表改手動，聯鎖儀表切除相應聯鎖。
2、排液操作方法
①首先選擇上風口處，1人操作，1人監護。
②緩慢打開正壓排污閥，保持小開度操作，排水干凈后，關閉正排污閥。
③緩慢打開負壓排污閥，保持小開度操作，排水干凈后，關閉負排污閥。
④關閉正、負壓二次閥，旋松正壓堵頭。
⑤慢慢打開正壓二次閥，正壓堵頭處排水干凈后，關閉正壓二次閥，旋緊正壓堵頭。
⑥旋松負壓堵頭，慢慢打開負壓二次閥，負壓堵頭處排水干凈后，關閉負壓二次閥，旋緊負壓堵頭。
⑦最后打開正負二次閥，關閥平衡閥，儀表投入運行
3、零位檢查的方法
①分別關閉正負二次閥，打開平衡閥，松開變送器正負放空堵頭，此時變送器指示零位。
②儀表回零指示有誤，進行適當?shù)恼{(diào)整。
③如有零飄現象，進一步確認儀表。
④零位確認無誤后，打開正壓二次閥，關閉平衡閥，打開負壓二次閥，啟用儀表。
4、檢修后儀表啟用方法
①確認儀表測量系統所有引壓閥門處于關閉狀態，差壓變壓器的排污堵頭處于擰緊狀態，各引壓接頭無松動現象。
②確認工藝設備已經正常運行。
③確認儀表的回路已經過單校與聯校。
④確認儀表的能源已供上，儀表的指示處于正常的零位。
⑤先分別打開正負一次閥，再分別打開正負排污閥進行排液處理后關閉，再打開平衡閥和正負二次，再分別緩慢地?cái)Q松差壓變壓器正負排污堵頭進行表頭排液處理，待排出干凈介質體后擰緊，最后關死平衡閥，此時儀表啟用完畢。
5、安全注意事項
①未經脫硫含H2S的干氣、瓦斯必須落實防H2S中毒安全措施。
②高壓儀表必須先關閉正、負壓一次閥后進行操作。
③高空作業必須落實高空作業安全措施。
④在排放中嚴禁鐵器敲打。
⑤必須做到工完料盡場地清。
沉筒液位計排污、對零及啟用
1、準備工作
①帶上相應的工具和儀器，如介質含H2S，請帶上攜帶式H2S測試儀。
②聯系工藝，開工作票，并要求工藝完成控制儀表改手動，聯鎖儀表切除相應聯鎖。
2、排污操作步驟
①關閉電動沉筒液位計上下一次閥門，用鉛桶對接排放口。
②打開下排污閥和上放空閥，排盡筒體內的液體。
③少開下一次引壓閥，待排出的液體干凈后關閉。
④沉筒排空后，測量液面沉筒液面計表頭指示零，即輸出為4mA。測量介面的沉筒液面計表頭指示零下，即輸出為4mA以下極限值。
3、對零操作步驟
①對于測量液面的沉筒液面計，沉筒排空后如指示不在零位，進行適當調整。
②對于測量介面的沉筒液面計，應關閉放空閥和排污閥，慢慢地打開上部引壓閥，然后少量打開放空閥，待輕介質從放空流出后，關閉放空閥，此時表頭指示零位，如指示不在零位，進行適當調整。
4、沉筒液面計啟用步驟
①確認放空閥和排污閥已關閉。
②確認沉筒液位計零位已對好。
③先打開上部一次閥，后打開下部一次閥。
④檢查儀表的泄漏狀況。

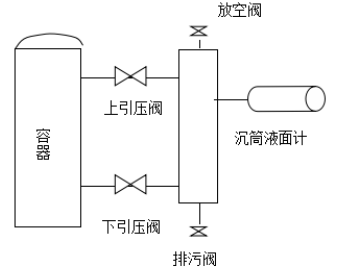

沉筒液位計安裝示意圖
