AMS智能設備管理系統支持所有基金會注冊的HART設備和FF設備，均可在同一界面管理。AMS智能設備管理系統不僅可以與多個艾默生過程控制系統實現無縫連接(如DeltaV、OVATION等)，也可以與其他第三方系統連接。昌暉儀表在本文和大家分享AMS智能設備管理系統與DeltaV系統、DCS系統、OVATION系統、無線儀表和ROC的連接方案。

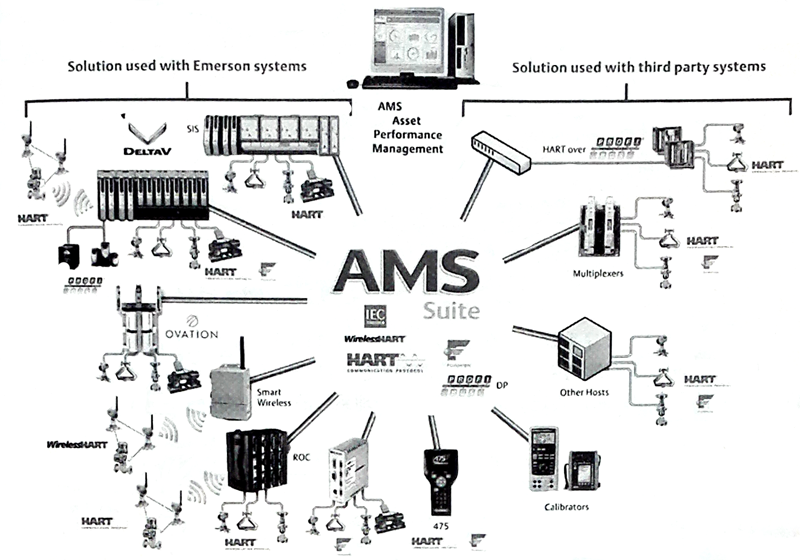

圖1   AMS智能設備管理系統與相關設備連接示

AMS智能設備管理系統常用的設備網絡接口包括DeltaV網絡接口、Ovation網絡接口、Provox網絡接口、RS3網絡接口、Siemens PCS7系統接口、ABB網絡接口、DetTronics火氣系統接口、HART多路轉換器接口、HART modem接口、Rosemount HSE網絡接口、HART over Profibus網絡接口、ROC網絡接口、1420無線網關、Profibus Softing接口等。

需要注意的是，對于不同的AMS版本和系統所含的授權，可得到的系統網絡接口類型數量是不同的。下面詳細介紹幾種AMS系統與相關設備(或系統)的連接方案。

1、AMS智能設備管理系統與艾默生過程控制DeltaV系統的連接方案
AMS智能設備管理系統與DeltaV系統相連，無需其他額外的硬件，直接與現場的HART設備和FF總線設備進行在線通信，如圖2所示。運用AMS智能設備管理系統的強大功能，可極大地降低調試費用和維護成本，提高工廠的效率。

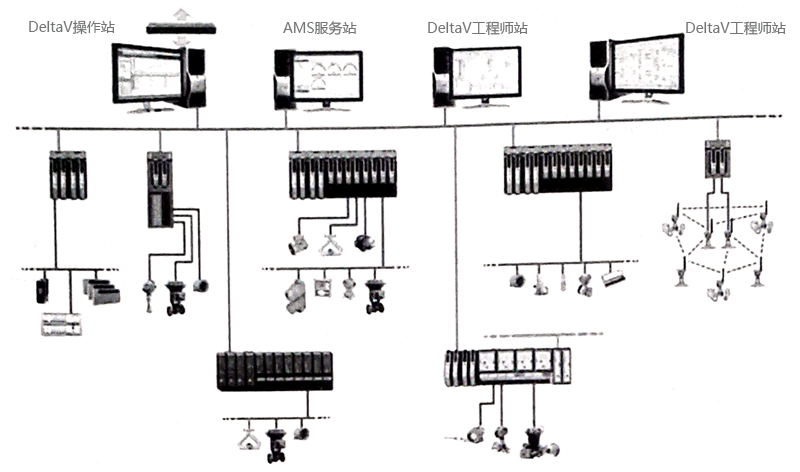

圖2   AMS系統與DeltaV系統的連接方案

2、AMS智能設備管理系統與艾默生過程控制OVATION系統的連接方案
利用現有OVATION網絡架構，即可實現現場的HART設備和FF現場總線設備以在線的方式進行通信和診斷，實現AMS智能設備管理系統的管理功能，如圖3所示。

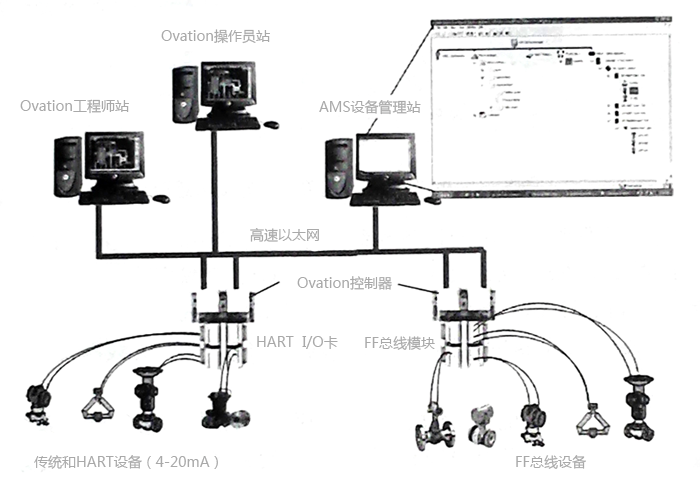

圖3   AMS系統與OVATION系統的連接方案

3、AMS智能設備管理系統與第三方控制系統的連接方案
AMS智能設備管理系統也可以通過HART多路轉換器的方式與第三方系統(如DCS、PLC、ESD、SCADA)相連，實現對HART設備的管理，如圖4所示。

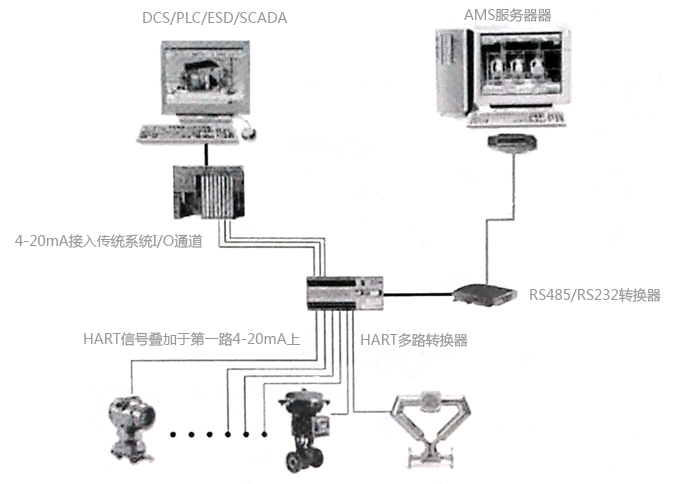

圖4   AMS系統與第三方控制系統的連接方案

該方案從原有端子排的輸入端接線，將儀表的輸入信號引到HART多路轉換器的接線端子模塊上，在不影響4-20mA信號傳輸到DCS中實現控制功能的同時，將HART信息傳送到AMS設備管理站上綜合管理。

通過HART多路轉換器接口，AMS可監視和組態連接到多路轉換器的儀表閥門。一個HART多路轉換器接口網絡能連接32個多路轉換器，一個多路轉換器支持連接16-32個設備，有些類型的多路轉換器支持連接多達256個設備。

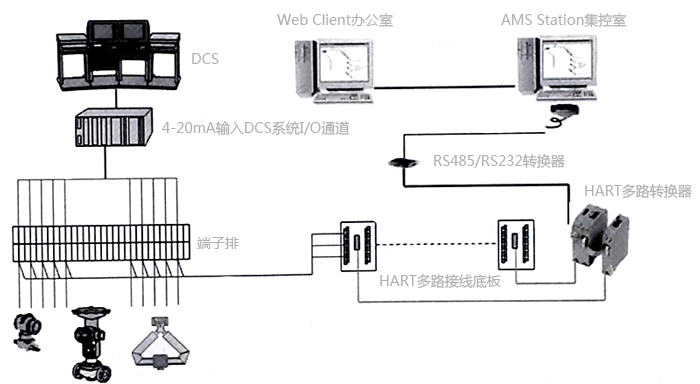

圖5   AMS系統與第三方DCS系統的連接方案

4、AMS智能設備管理系統與無線儀表的連接方案
AMS智能設備管理系統通過1420網關與無線儀表相連，實現對現場無線智能設備的管理和維護，如圖6所示。

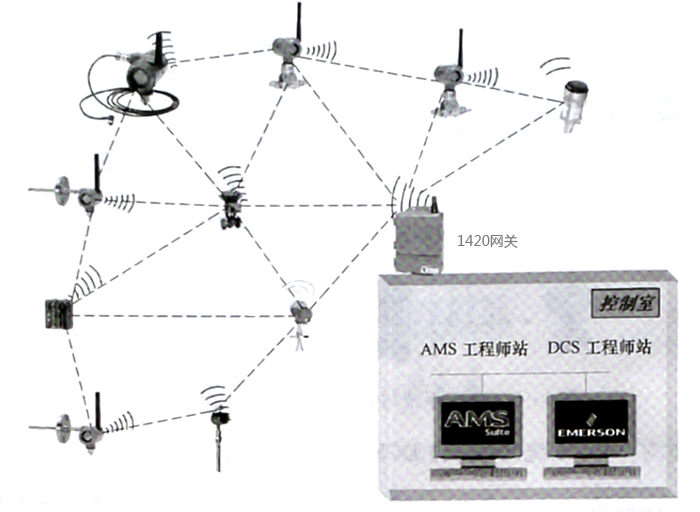

圖6  AMS系統與無線儀表的連接方案

5、AMS智能設備管理系統與ROC的連接方案
AMS智能設備管理系統通過ROC能實現遠距離和現場智能儀表相連，如圖7所示。

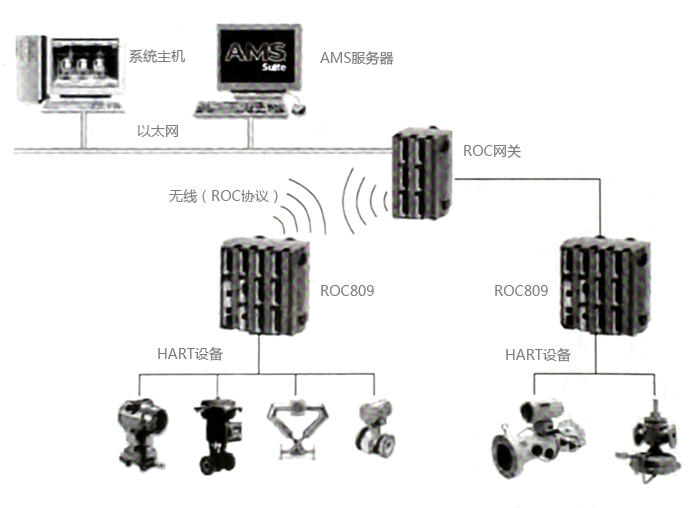

圖7  AMS系統與ROC的連接方案

6、AMS智能設備管理系統與PROFIBUS系統的連接方案
AMS智能設備管理系統通過以太網和PROFIBUS的轉換器，實現對遠端的HART設備進行通信和診斷，實現AMS智能設備管理系統的管理功能。如圖8所示。

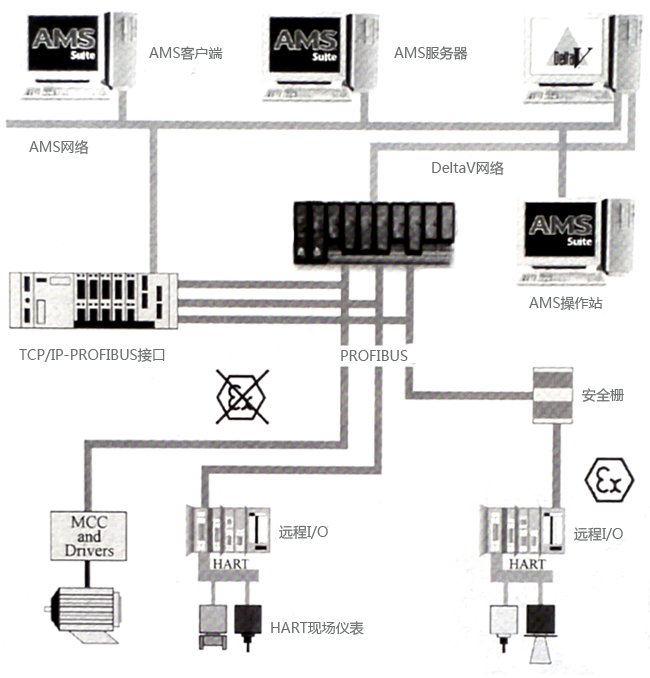

圖8   AMS系統與PROFIBUS系統的連接方案
