按圖紙的尺寸和形狀，在待加工的儀表零件毛坯或板材上，用劃線工具劃出圖形，就叫做劃線。儀表工接觸較多是在儀表盤柜或儀表箱板材上的平面劃線工作。劃線常用工具有劃針、角尺、圓規、沖子等。

平面劃線的步驟及方法如下：

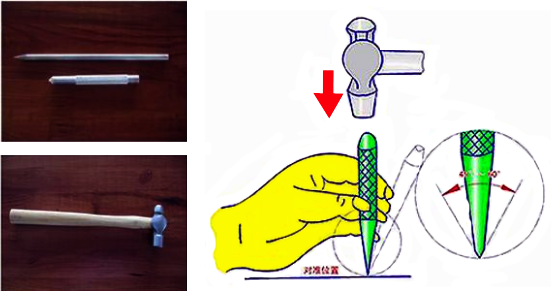

先分析圖紙，確定劃線內容，再確定劃線的基準線；先把基準線劃出來，然后再劃其他直線和斜線，再劃圓或弧線；用沖子點擊標記點，通常直線在其兩端及中間點擊，圓和弧形的點擊數不能少于4點，擊點位置應在各線的交點和接點上，其余線上的點擊點以相等的間隔點擊。

由于儀表加工中小孔較多，擊點位置正確與否，在鉆孔時起決定性的作用。大孔在開始鉆偏后還可以糾正，而直徑很小的孔，一旦鉆偏就無法改正了，所以正確的擊點在加工小孔時是很重要的。孔距擊點位置決定于劃線是否準確，而劃線的準確決定于劃規的正確調整。劃規可按以下方法調整檢查，先參照鋼皮尺調整劃規兩腳尖的距離，然后把劃規的兩腳尖沿著鋼皮尺重復幾次，就很容易看出來調整得是否正確了，因?yàn)?.1mm的錯誤在重復5次后就已經顯出0.5mm的錯誤了。先在已劃好線的十字線上用沖子輕輕點擊一個點，然后用調整好的劃規在直線上取另一個點，然后觀察兩線的交點位置，再用尖銳的沖子擊點后，再對兩點進行檢查。
