1、多功能電力儀表的應用優勢

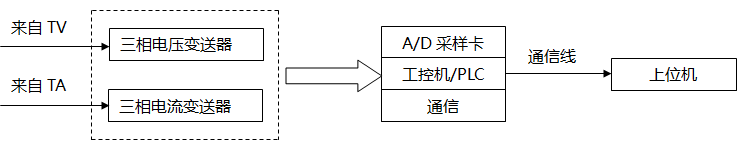

圖1 電量變送器加A/D卡
在多功能電力儀表未研制出以前，為測量若干電參數，配電監控系統大量使用電量變送器加PLC或工控機，系統原理如圖1所示。此方法存在的缺點是：
①多個電量變送器體積大，接線復雜
如在測量三相電路的電壓、電流、功率、功率因數等參數時，需配置10多臺電量變送器，聯接線總數在70條左右。
②成本較高
對電量變送器送出的4-20mA電流需要進行A/D采樣,要求就地設置一臺PLC或工控機，初始投資大。
③穩定性和精度差
由于電壓互感器(電壓互感器文字符號：TV)、電流互感器(電流互感器文字符號：TA)后面帶許多變送器，使得TV、TA的二次負載太大，系統測量穩定性和精度差。
④故障率高，調試困難
由于接線復雜，設備種類繁多，造成施工周期長，調試復雜困難。
⑤諧波影響變送器的精度
電網中諧波的污染越重，對電量變送器的影響就越重，從而使系統的精度受到影響。當研制出多功能電力儀表后，便在智能配電系統中廣泛采用，它使系統結構簡單，節省了投資，多功能電力儀表結構如圖2所示。

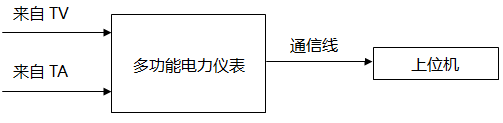

圖2 多功能電力儀表與上位機通信連接示意圖
多功能電力儀表優點
①體積小，接線簡單
一臺多功能電力儀表可監測幾十個參數，大大減少了接線數量。
②功能齊全，監測電參量多

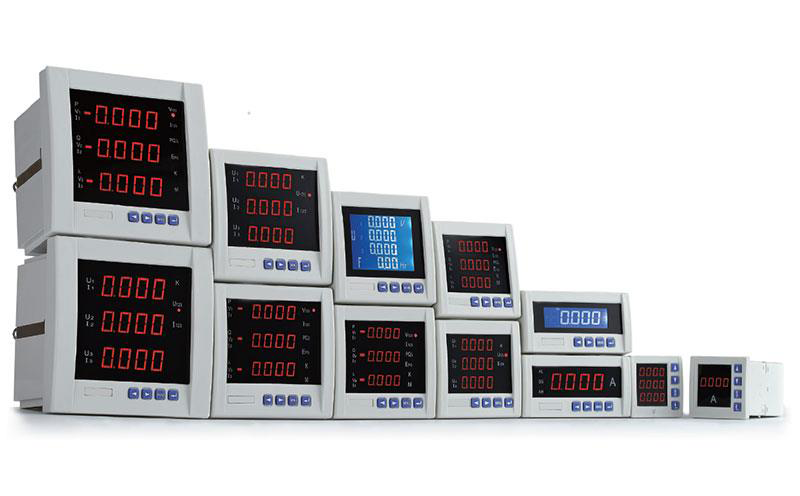

如YR-GFE-2S4多功能電力儀表(昌暉儀表制造有限公司產品)，具有變送器、數顯、數字接口的功能,對各電參量采樣后，經CPU數據處理，表頭直接顯示；可輸出0-5V(或4-20mA)相應的模擬電參量；與遠動裝置RTU相聯,并配有RS232或RS485數字通信接口；具有設置倍率、接裝附表和與微機數據交換等功能，可作為“一次儀表”，也可作為“二次儀表”、“三次儀表”。
③穩定性好，不受諧波干擾
多功能電力儀表均采用交流采樣、真有效值方式，且采用數字接口RS485，具有光電隔離功能，因此系統穩定性好。
④三表合一，減少占屏面積，且省去電量變送器柜，較“變送器加A/D卡”方案投資少。
YR-GFE-2S4完全可取代各種電量變送器，可分別安裝在開關柜、配電柜,組成分布式電力監控系統、智能配電系統。
2、YR-GFE-2S4在智能配電系統中的應用
智能配電系統是通過通信網絡將若干個采用了智能元器件的開關柜組合成一套具有遙測、遙控、遙信、遙調功能的系統。多功能網絡電力儀表是智能配電系統中的重要組成部分。YR-GFE-2S4就是一種具有可編程測量、顯示、變送、數字通信等功能的智能電力儀表，它將數字化、智能化、網絡化集于一體，能完成變送器、數據采集及傳輸、分析及電能計量等功能。
完善的中、低壓配電監控系統對多功能網絡電力儀表有著較高的要求，而YR-GFE-2S4則完全符合智能配電系統的要求。其功能及性能指標為：
①測量電參量方式
采用高性能16位快速微處理器，對電網進行交流采樣、真有效值測量。
②測量和顯示功能
能同時測量和顯示配電回路的相電壓、線電壓、線電流、有功功率、無功功率、視在功率、功率因數。能同時計量有功(吸收、釋放)、無功(容性、感性)四種電能。
③輸入及測量精度
輸入標稱電壓為交流100V、220V、380V，輸入標稱電流為交流1A、5A，精度等級為0.5級。
④儀表電源
交流/直流90-270V，交流50Hz、60Hz。
⑤通信功能
可與上位計算機進行數據交換，通信接口為RS485,通信地址(1-247)和波特率(4800、9600)均可設定。通信協議是Modbus，通信距離最長可達1200m，雙絞線聯接。
⑥編程
可經儀表面板鍵或用計算機通過RS485接口設定系統參數，參數存放在EEPROM中，參數包括通信地址、通信波特率、接線方式、TV和TA變比等。編程功能有電量顯示的切換、系統參數的設置、輸入方式的選擇、電能脈沖輸出、數字接口等參數。
⑦電能脈沖、模擬量變送輸出
可編程選擇有功電能(吸收、釋放)、無功電能(容性、感性)的輸出，可選擇電流、電壓、有功功率、無功功率等參數中的兩個電量輸出。
YR-GFE-2S4多功能電力儀表(http://www.zyswsm.com/product/833.html)可以配合功能強大的開關(模擬)量輸入輸出單元、保護專用單元組成智能配電系統。可用于采用普通斷路器的開關柜和配電柜中，也可對舊配電柜進行智能化改造，使配電柜中各配電線路具有智能功能；并把各配電線路聯接到智能監控網絡中，由計算機進行智能化管理,從而實現集中數據處理、集中監控、集中分析和集中調度的中低壓智能配電系統。
