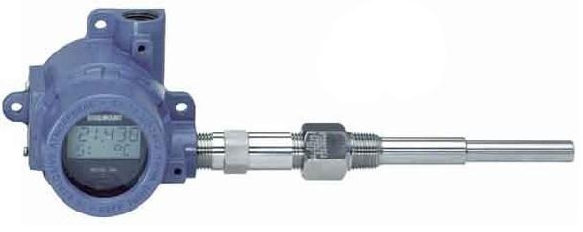

在自動化儀表中我們通常通過電纜中的屏蔽層降低電磁干擾感應電流。屏蔽層可將電流引入大地，使其遠離引線和電子元件。如果一體化溫度變送器接地充分，實際上只有少量電流會進入一體化溫度變送器。如果一體化溫度變送器接地不好或未接地，屏蔽層與一體化溫度變送器外殼之間以及屏蔽層與元件端的大地之間將會產生電壓。溫度變送器可能無法補償這個電壓，導致通訊中斷且/或發出報警。此時屏蔽層未將電流引離一體化溫度變送器，相反電流將通過溫度傳感器引線進入溫度變送器電路，干擾電路工作。

在API RP 552 1994中20.7章節中有這樣一段話：
“Where shielded thermocouple wire is used, it is considered desirable to ground the shield near the point at which the circuit is grounded. For grounded-junction thermocouples, this ground point is at the thermocouple head. For ungrounded-junction thermocouples, this ground point is at the DES equipment in the termination room. Extreme care must be taken on cathodically protected equipment to tape back the shield at the termination room end to assure it does not contact metal. Multiple thermocouple pairs may have an overall shield. The same care should be used as above.”
有興趣的朋友可以閱讀一下API RP 552 1994中的20節Installation Of Grounding For Electronic Systems。

為確保正確接地，一體化溫度變送器接地應滿足以下要求：
①屏蔽線應修剪平整且不接觸溫度變送器的電子裝置外殼。
②若屏蔽電纜通過接線盒走線，則應連接到下一段屏蔽層。
③在電源端妥善接地。

這三個方面的接地要求在實際工業應用中，一體化溫度變送器接地會有三種不同的接地方式，大家一起學習一下：
1、一體化溫度變送器接地方式一
①把傳感器接線的屏蔽層連接到溫度變送器外殼上。
②確保傳感器的屏蔽層與周圍可能接地的裝置電隔離。
③在電源側把信號接線的屏蔽層接地。

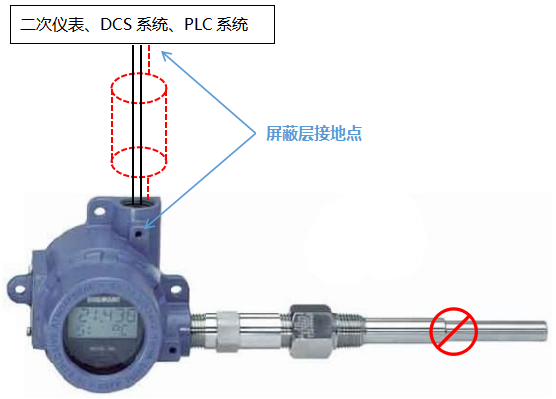

2、一體化溫度變送器接地方式二
①把信號接線的屏蔽層連接到傳感器接線的屏蔽層。
②確保兩個屏蔽層連接到一起，并且與溫度變送器外殼電隔離。
③僅在電源側把屏蔽層接地。
④確保傳感器的屏蔽層與周圍的已接地裝置電隔離。
⑤把屏蔽層連接起來，并與溫度變送器電隔離。

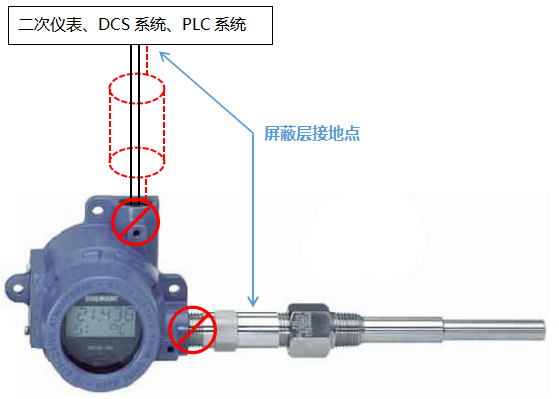

3、一體化溫度變送器接地方式三
①如有可能，在傳感器處把傳感器接線的屏蔽層接地。
②確保傳感器接線和信號接線的屏蔽層與溫度變送器外殼電氣隔離。
③不要把信號線的屏蔽層連接到傳感器接線的屏蔽層上。
④在電源側把信號接線的屏蔽層接地。
