文章介紹白云石磨粉機自動給料系統結構工藝特點，以及采用昌暉儀表制造有限公司單相電流表對電磁振動給料機自動給料控制的電氣控制技術方案。
1、白云石磨粉機自動給料系統結構及工藝
某礦業公司白云石磨粉機自動給料系統的結構如圖1所示。

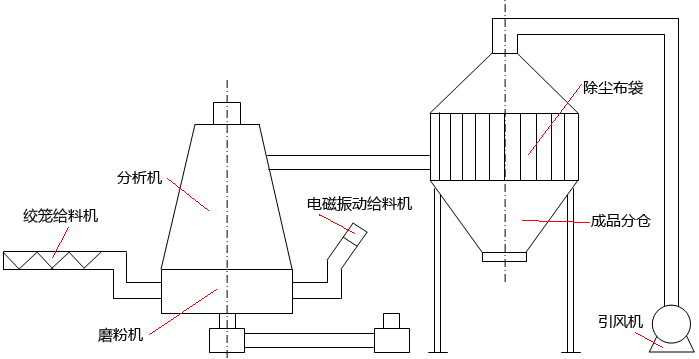

圖1 白云石磨粉機自動給料系統的結構
白云石磨粉機自動給料系統主要由絞籠給料機、電磁振動給料機、分析機、磨粉機、除塵布袋、成品粉倉、引風機等組成。磨粉機把小塊白云礦石磨成符合要求的粉末。該系統有兩臺給料機(一般的為一臺)，以電磁振動給料機為主給料機，絞籠給料機為輔助給料機。給料機負責把小塊的白云石送入磨粉機內。引風機把磨粉機內的粉末抽出。分析機通過調整轉速對從磨粉機中抽出的粉末進行分級。轉速越快，分出的粉末顆粒越細;轉速越慢，分出的顆粒越粗。分級后的粉末經布袋除塵后排入到成品粉倉，再打包待售。
2、給料機的控制電路
①設備選型
磨粉機和引風機的電動機型號相同，為Y225M-4，55kW。絞籠給料機電動機型號Y100L1，2.2kW。分析機電動機型號Y160M-4，11kW。風機采用星三角起動，磨粉機采用變頻調速，配套變頻器為2.2kW變頻器。電磁振動給料機控制器型號為JH1A-40。
②兩臺給料機的供電控制電路絞籠給料機及電磁振動給料機由JH1A-40控制器控制，兩者都正常工作才能給料。主電路如圖2所示。

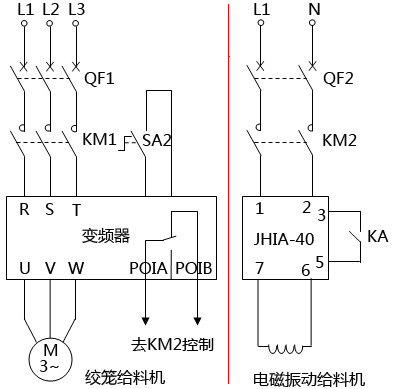

圖2 主電氣圖
兩臺給料機的供電控制電路如圖3所示。

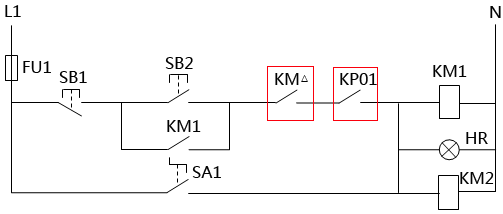

圖3 兩臺給料機電氣控制電路
KM△常開接點是Y-△起動引風機的△接法接觸器的輔助常開接點。當引風機起動完成后，KM△吸合。KP01常開接點是磨粉機變頻器輸出繼電器1的常開接點，當磨粉機變頻器運行時，KP01常開接點閉合。所以，當引風機和磨粉機起動完成后，KM△和KP01常開接點閉合。在風機與磨粉機運行時，按SB2按鈕，接觸器KM1和KM2吸合，絞籠機變頻器和電磁振動給料機送電，等待開機。停止給料時，按SB1按鈕，KM1和KM2釋放。絞籠和電磁振動給料機工作時，指示燈HR亮。當引風機和磨粉機工作，KM△和KP01線路有問題，導致KM1和KM2不能吸合時，可把旋鈕開關SA1打到閉合位置，使KM1和KM2吸合。
變頻器沒有設定的參數為變頻器默認參數。SA2為絞籠給料機變頻器開機和停機旋鈕，閉合時開機，斷開時停機。
3、絞籠給料機變頻器的參數
設定絞籠給料機變頻器的參數設定如表
絞籠給料機變頻器的參數設定
功能代碼 功能 設定值 說明
A0.01 運行指令通道選擇 1 端子指令通道
A0.02 鍵盤及端子設定頻率 0 有效且記憶
A0.11 加速時間 10 ——
A0.12 減速時間 10 ——
A1.06 停機方式選擇 1 自由停機
A2.01 電動機額定功率 2.2 ——
A2.02 電動機額定頻率 50 ——
A2.03 電動機額定轉速 1470 ——
A2.04 電動機額定電壓 380 ——
A2.05 電動機額定電流 4.4 ——
A4.01 轉矩提升 4% ——
A5.01 X1端子功能 1 正轉運行停止
A6.02 繼電器1輸出選擇 2 變頻器正在運行
A0.16 電動機參數自學習 2 靜止學習
4、昌暉電流表對電磁振動給料機自動給料的控制
電磁振動給料機由JH1A-40控制器控制。供電正常的情況下，電磁振動給料機開機與停機由中間繼電器KA控制。KA、KA1、KA2、KA3為JZC1-44型，線圈AC220V。電磁振動給料機的控制電路如圖4所示。

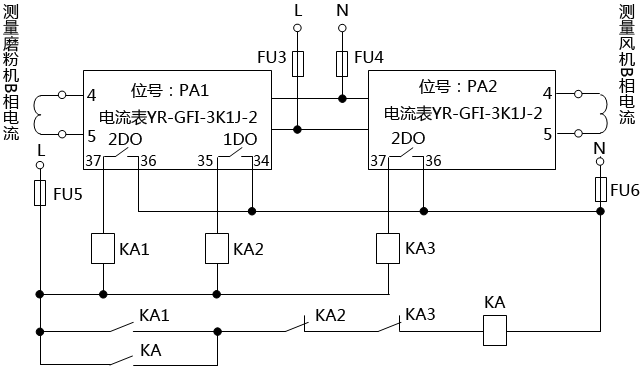

圖4 電磁振動給料機的控制電路
KA、KA1、KA2、KA3繼電器由昌暉儀表制造有限公司生產的電流表(http://www.zyswsm.com/product/834.html)PA1和PA2控制，電流表型號為YR-GFI-3K1J-2。TA1、TA2分別為磨粉機、風機電流互感器。PA1的2DO設定為下限報警。PA1的2DO吸合動作電流為75A，釋放電流為75.5A。PA1的1DO設定為上限報警，吸合電流為96A，釋放電流為95.5A。PA2的2DO設定為下限報警吸合電流為30A，釋放電流為30.5A。這些參數由YR-GFI-3K1J-2設定實現。
風機起動后，電流大于30A，PA2的2DO不會吸合，2DO常閉接點閉合。當磨粉機內料少、磨粉機電流下降到75A時，PA1的2DO吸合。隨后，KA吸合，將2DO常開接點短接閉鎖。
KA吸合后，電磁振動給料機開始給料，磨粉機電流開始上升，上升到96A時，PA1的1DO吸合，其常閉接點斷開，中間繼電器KA釋放，電磁振動給料機停止給料。磨粉機電流慢慢下降，降到95.5A時，PA1的1DO釋放，其常閉接點閉合。當磨粉機電流下降到75A時，PA1的2DO又吸合，電磁振動給料機又開始給料。如此循環往復，電磁振動給料機連續不斷地給料。
5、昌暉電流表的參數設定
①單相電流表輸入信號設定。
②單相電流表量程設定。
③單相電流表PA1的1DO的報警值及回差設定。
④單相電流表PA1的2DO報警值及回差設定。
⑤單相電流表PA2的1DO報警值及回差設定。
該套白云石磨粉機自動給料系統已經使用多年，從未出過故障。它的優點是:調節方便，動作準確，可靠性高。
作者：陶波(江西新余鋼鐵集團第一煉鐵廠)
