昌暉儀表在本文分享調修彈簧管壓力的經驗，壓力表調修工作主要涉及壓力表指針安裝、壓力表刻度誤差調整兩方面，儀表工熟練掌握壓力表調修技能，有助于迅速處理現場故障和降低單位儀表更換成本。



1、壓力表指針安裝方法
調校、修理彈簧管壓力表，需要把指針取下和裝上許多次，可用起針器取下指針。把指針裝到壓力表上的操作方法如下：

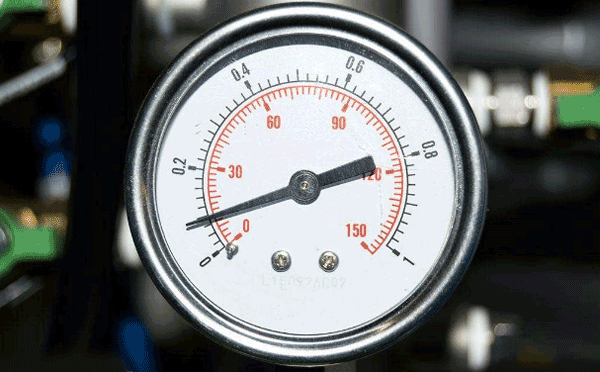

彈簧管壓力表指針安裝位置有帶止銷和不帶止銷兩種。“止銷”就是儀表盤面上，零點處擋住指針，不使指針跑到零點以下的那個小釘，也叫“限止釘”。帶止銷的壓力表裝指針的位置，一般是在零點以上標有數字的第一個點上，如一只0-1.0MPa的壓力表，標有數字的點是0.2，0.4，0.6，0.8，1.0幾個點，可把壓力升到0.2MPa，把指針定在0.2MPa位置。也可以不在第一個點上裝指針，而改在其他點上裝指針；調整示值經過反復調整，還是有一兩個點超差，可以通過改變安裝指針的位置，使超差的那一兩個點的差數，分一部分到其他各點上，使各點都有一點誤差而又不超出允許誤差。

不帶“止銷”的壓力表，沒有加壓時在零點位置上裝指針，壓力真空表是不帶“止銷”的，在沒有壓力時把指針裝在零點的刻線寬度范圍內。

現場的壓力表指針經常處于擺動狀態，有的還快速的振動，因此，將指針緊緊地裝在中心軸上很重要。通常是用鐘表榔頭將指針敲緊，敲擊時，一只手將指針?lè)€(wěn)住，使其在敲擊過程中不會擺動，一只手用榔頭敲緊。更換指針，應特別注意指針軸孔是否與中心軸匹配，否則指針軸孔大于中心軸，會出現指針安裝不緊固的現象。

2、壓力表刻度誤差的調整
①零點和上限刻度的調整
刻度誤差的調整可參考圖1進行。未加壓時把指針固定在零點處，按以上“指針安裝方法”進行。然后加壓至上限壓力值，可松開刻度調節螺栓來調整L2的長短，使指針指示到上限刻度線。通過重復調整，便零點和上限刻度均達到要求為止。

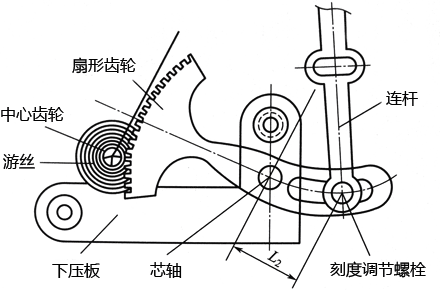

圖1  彈簧管壓力表傳動機構示意圖

②中間刻度的調整
加壓后如誤差和刻度是正比關系：是正誤差將L2調長一些；是負誤差將L2調短一些。
加壓后，零點刻度和上限刻度附近誤差都未超差，而中間刻度超差，并與刻度成正比關系，可調整L2的長短來改變連桿與扇形齒輪之間的夾角，使誤差縮小。當壓力加至刻度的50%時連桿與扇形齒輪的中心線之間的夾角一般應為90°。
零點刻度和上限刻度附近的誤差不合格，而中間刻度誤差合格時，用前面兩種方法反復調整一般都能解決。

③其他誤差的調整
某刻度誤差不合格，通常是中心齒輪與扇形齒輪接觸不良或中心齒輪軸彎曲造成的，可根據具體原因消除之，如缺牙，需更換同規格的新齒輪。
變差大，一般是傳動機構摩擦過大，連接有松動，或者游絲力矩不足，可根據實際情況進行處理。

④刻度誤差調整方法
壓力表的刻度誤差大致有三種情況：a、各點的差數基本一樣；b、差數越來越大或越來越小；c、個別一兩個點超出允許誤差。
差數前大后小或后大前小的現象，實際上仍屬于b種情況。a、b兩種情況屬于有規律的變化，調整比較容易。a情況只需重新安裝指針即可。b情況的差數越來越大，應將刻度調節螺栓向外移動，將L2調長一些，以增長力臂；而差數越來越小，應將刻度調節螺栓向內移動，將L2調短一些，以縮短力臂。c情況為不規則的變化，產生原因較多，調整要復雜些，如：拉桿與扇形齒輪的角度不對，應調整其角度；游絲的張力不夠，應調整或更換游絲；中心軸與表盤不同心，應移動機芯位置，使其同心。調試時應盡量將c情況調整成a、b兩種情況，然后再進行調整就比較容易。
調動刻度調節螺栓時，用左手食指夾著刻度調節螺栓的螺母，右手拿螺絲刀撥動螺栓，用左手食指感覺出螺栓的移動量，掌握正確方法，就可以用較少的調整次數撥動到準確位置。
