一、填空題（每空2分，共30分）
1、壓力開關的工作原理是：當被測壓力超過設定值，彈性元件的自由端產生位移直接或經過比較后推動開關元件，改變其通斷狀態，達到控制被測壓力的目的。
2、儀表防凍防凝工作原則上每年十月中旬開始，至次年三月底結束。
3、鎳鉻-銅鎳熱電偶的分度號E，其補償導線為鎳鉻-銅鎳。
4、對TDC-3000系統，APM-IOP中可進行冗余配置的卡件為HLAI和AO卡。
5、套筒調節閥，只要改變套筒的窗口形狀，就可以得到不同的流量特性和流量系數。
6、MTBF是指平均無故障時間，它是衡量儀表可靠性的一個重要指標。
7、電磁流量計是根據電磁感應原理來進行流量測量的，它適用于導電液體。
8、雷達液位計是通過測量發射波與反射波之間的時間差或頻率差來測量液位的。
二、選擇題（每題1.5分，共15分，正確答案只有一個，多選、少選、錯選均不得分）
1、孔板計算書上的符號“β”，代表(C)。
A、最大流量與正常流量之比 B、孔板孔徑與管道外徑之比
C、孔板孔徑與管道內徑之比 D、孔板出入口孔徑之比
2、測量氣體的孔板差壓流量計，其它參數不變，被測介質的壓力比設計值升高了0.2MPa，指示值(B)。
A、偏大 B、偏低 C、不變 D、可能偏大也可能偏小
3、穩定性是現代儀表的重要性能指標之一，通常用（B）來衡量儀表的穩定性。
A、零點誤差 B、零點漂移 C、儀表變差 D、儀表精度
4、轉子流量計的流量基本方程式中，流量系數與(D)無關。
A、流體的粘度和流速的分布 B、浮子的形狀
C、錐管與浮子的直徑比 D、流體的壓力
5、在校驗壓力開關的設定點時，下列做法正確的是(B)。
A、在校驗壓力開關的低限設定值時，必須正行程慢慢地增加壓力，至設定值時接點應動作，否則進行調整
B、在校驗壓力開關的低限設定值時，必須先把壓力增至超過設定值的10～20%左右(即壓力開關接點反轉為止)，然后慢慢地降壓，至設定值時接點應動作，否則進行調整
C、在校驗壓力開關的高限設定值時，必須先把壓力增至超過設定值的10～20%左右(即壓力開關接點反轉為止)，然后慢慢地降壓，至設定值時接點應動作，否則進行調整
D、在校驗壓力開關的高限或低限設定值時，可以正行程校驗，也可以反行程校驗，結果是相同的
6、用熱電偶測量介質溫度時，若中間接線箱處接觸電阻偏大，則儀表指示(D)。
A、一定比實際溫度高 B、一定比實際溫度低
C、有可能指示接線箱處溫度 D、沒影響
7、調節閥的入口和出口裝反，一般不影響使用的是(C)。
A、角形閥 B、隔膜閥 C、蝶閥 D、直通單座閥
8、調節閥經常在小開度下工作時，宜選用(B)特性。
A、直線 B、等百分比 C、快開 D、拋物線
9、3300系列渦流傳感器系統借助于探頭頂端與被監測的導體表面之間的間隙來測量振動及相對位置，并轉換成與之成（B）信號送至監視器。
A、正比例的正電壓 B、正比例的負電壓
C、反比例的正電壓 D、反比例的負電壓
10、3051CD3A的測量范圍為(A)。
A、2.54-254KPa B、0.62-62.2KPa C、0-64KPa D、-168～+168KPa
三、是非題（每題1.5分，共15分，正確的打“√”，錯誤的打“×”）
1、熱電阻PT10比PT100的精度高。(×)
2、渦輪流量計是一種速度式流量測量儀表。(√)
3、UPS在主電源斷電后，電池容量的大小由“安時數（AH）”這個指標反映備用時間的長短。(√)
4、靶式流量計靶上所受的力與流量的關系是平方關系。(√)
5、儀表防爆要求處于1區的儀表必須選用本安型。（√）
6、當充滿管道的流體流經節流置時，流束將在縮口處發生局部收縮，從而使靜壓力增加，流速降低。（×）
7、對于流量調節，一般將PID參數中的微分時間設置為零。（√）
8、插入式流量計由于插入點位置較難控制，安裝誤差較大，故導致該種儀表精度較低。（√）
9、調節器的比例度P選得越小，調節越靈敏，但系統越不穩定。（√）
10、Pt100熱電阻測溫采用三線制接線法，其任一接線的接觸不良，都將導致溫度指示偏高。（×）
四、簡答題（每題6分，共24分）
1、簡述如何給變送器打沖洗油
答：作業人員首先檢查儀表及管線外觀，無問題存在方可進行作業。作業人員先打開沖洗油總閥，然后分別打開沖洗油正負二次閥。打開正二次閥時，變送器指示應變大或指示跑最大；打開負二次閥時，變送器指示應變小或指示跑最小。當每次打開沖洗油正負二次閥時，作業人員需對變送器指示值觀察1分鐘，正常后才能關死相對應的沖洗油正負二次閥。（若上述操作中儀表無反應，則應立即關死沖洗油閥，查找原因，處理故障。）
2、根據儀表作業指導書，浮球液位計的維護、保養有哪些內容？
答：(1)對浮球液位計各傳動部件、連桿加油保護；若有齒輪部件則加油潤滑。
(2)用手按壓浮球重錘一端，浮球應能上下靈活動作，但在按壓過程用力應適當，不能用力過猛。
(3)檢查回差：下壓重錘一端，使浮球離開液面。松手，使浮球回到檢測面，指示值應與原值相等。
3、差壓式孔板流量計在使用中可能影響一次元件正確測量的因素有哪些(至少說出三點)？
答：(1)被測介質工作狀態及性質的變動。如溫度、壓力、濕度，以及相應的介質密度、粘度等參數數值與設計值有誤差。
(2)節流裝置安裝不正確。如：孔板流向裝反；孔板安裝不垂直管道。
(3)孔板入口邊緣的磨損。
(4)節流裝置內表面結構和流通截面積的變化。如：孔板結污垢或孔板前后角落處日久沉積沉淀物。
4、二位三通電磁閥主要分為哪幾種？并簡要說明他們各自的動作原理。
答：二位三通電磁閥按動作方式可分為直動式和先導式兩種。直動式由線圈吸合鐵芯直接帶動內閥進行氣路切換；先導式由線圈吸合鐵芯改變壓縮空氣流向，通過壓縮空氣推動內閥進行氣路切換。
5、簡述離心式壓縮機系統常采用的控制方案？
答：(1)壓縮機氣量及出口氣體壓力控制系統（又叫負荷控制系統）有采用直接節流法、旁路回流法；
(2)壓縮機防喘振控制系統；
(3)壓縮機各段入口溫度、壓力及吸入罐液位控制系統；
(4)壓縮機密封油（氣）、潤滑油系統溫度、壓力、液位控制；
(5)壓縮機真空冷凝系統的控制；
(6)將壓縮機軸振動、位移、軸溫度引進ESD系統參加聯鎖保護系統的控制。
6、哪些情況下需考慮安裝儀表維護梯子？
答：(1)一次儀表安裝高度大于2米以上，在條件允許的情況下應安裝維護小平臺。
(2)測溫元件、儀表引壓閥門等離地3米以上在條件允許的情況下應安裝維護直梯。
(3)影響工藝正常操作而且離地2米以上的儀表，應配備活動維護平臺的活動人字節梯。
(4)三米以上的懸空儀表儀表及引壓閥必須安裝維護平臺或直梯。
7、儀表伴熱系統安裝有何要求？
答：(1)一般需要伴熱的儀表測量系統，如無表箱的就地安裝的變送器必須從工藝設備的儀表引出線至變送器的進口接頭止進行全方位伴熱；如采用儀表箱安裝的變送器必須從工藝設備的儀表引出線至儀表箱進口，經散熱器或伴管，然后出表箱進行全方位伴熱。
(2)重油儀表伴熱系統可以使儀表的引壓管與伴熱管緊密并齊走；輕介質與水類（蒸汽）儀表的伴熱，要求儀表的引壓管與伴熱管保持合適的間距（或采用適當?shù)母魺岽胧?/span>
(3)各單回路的伴熱回路必須采用并聯安裝，不允許串聯安裝。
(4)要求儀表的伴熱系統進行內石棉材料，外鋁泊布進行緊密包溫。
五、計算題（每題8分，共16分）
1、有一臺等百分比的調節閥，其最小流量為2Nm3/h，全行程為3cm，在1cm開度時的流量為5.85Nm3/h，求該調節閥的可調比及最大流量為多少？
答：在1cm開度下的流量為：
Q=QminRl/L，則R=(Q/Qmin)L/l= (5.85/2)3 =25
Qmax=QminR=2×25=50(Nm3/h)

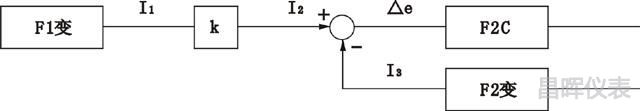

2、某工廠有一電動Ⅲ型比值調節系統，F(xiàn)1變送器的量程為0-700m3/h，F(xiàn)2變送器的量程為0-1200m3/h，兩臺變送器均不帶開方器，F(xiàn)1正常流量為400m3/h，F(xiàn)2正常流量為800m3/h，其信號傳遞圖如下所示。試求比值系數k和正常情況下的I2、I3的電流值？
當系統處于平衡狀態時
△e=0，I2=I3=（I1-4）×k＋4=（9.22-4）×1.36+4=11.1mA
