任何復雜的事物都是由簡單的事物組成的，在電氣工程圖中也不例外，這是分析復雜電路圖的基本出發點。電氣工程及自動化工程中，主要包括發電、電能傳輸、電能轉換、控制技術、電能儲存、電能利用六大內容，其中控制技術(包括繼電保護)是核心技術，也是難點，有時也很復雜。昌暉儀表在本文就分析復雜電路圖、控制電路、自動化儀表控制電路和微機控制檢測保護電路的方法、步驟、技巧和讀圖注意事項進行具體的講述。

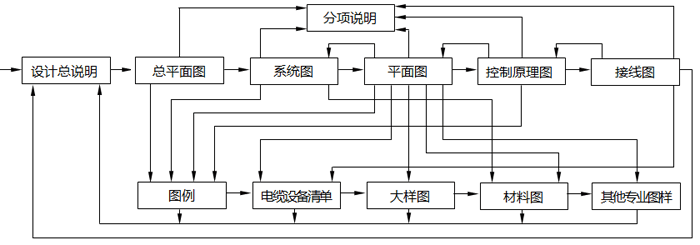

分析復雜電路圖的方法及思路
1、將其解剖成一個個單元電路或組件。一般條件下，功能及作用為同一效果的會經常畫在一起(但實物卻不一定放在一起，這里要注意！)。
2、確定每個單元或組件中各個元件的功能和作用。
3、確定每個元件的電源設置，如交流、直流、電壓等。
4、確定各個元件的輸入及輸出是什么信號，以及信號值或范圍，如接點信號(常開、常閉及其在電路中的分布情況)、模擬信號(0-10mA、4-20mA、1-5V)并判斷其信號性質(交流AC、直流DC、脈動)、數字信號(輸入點數、輸出點數及觸點容量，如DC30V、DC0.1A)、輸入阻抗或輸出阻抗(如250Ω、75Ω等)。不要過多考慮或分析各個元件的內部構造和原理，主要是掌握其功能和輸入輸出信號，這是分析的關鍵。
5、確定單元或組件內各個元件間的接口元件或電路及其功能，如變送器、轉換器、安全柵、配電器及其輸入輸出信號。
6、確定單元或組件間的接口元件或電路及其功能。
7、確定各元件間、各單元間的反饋回路及其元件或電路，并確定其反饋信號的性質。
8、是將其上述分析畫在一個框圖中，并標出元件或電路間的信號。
9、按框圖分析出該電路的功能和作用。
10、確定上述分析，解剖要細致，不要漏掉任何一個環節。

分析接觸器-繼電器控制電路的方法和技巧
接觸器-繼電器配以行程開關、主令電器、按鈕和檢測裝置或儀表提供的信號接點，可以組成復雜的控制電路，如電梯、電動起重機、大型鍋爐風機、給水泵電動機、重要負荷的大型電動機及供配電系統的繼電保護等。按照上述方法即可進行分析和識讀。
1、確定接觸器、繼電器（包括電流、電壓、錯相、接地、差動、短路、溫度、壓力、流量、時間、功率、瓦斯、環流、中間、信號、閃光、重合閘、阻抗、零序、頻率等繼電器）的功能作用及其觸點（常開、常閉、延時等）的分布情況（這個分布很重要，是分析復雜電路的關鍵，不能漏掉任何一個）；
2、確定接觸器、繼電器得電或失電后其觸點的動作結果在所在回路里起到的作用，是斷開、接通及回路元件的動作情況；
3、2中的回路觸點的動作引起其他回路的動作情況；
4、其他回路的動作又引起各個回路的動作情況；
5、按1-4逐一分析每個回路的動作情況，最后即可分析出整個電路的動作結果。在分析過程中應確定繼電器的整定值或動作值。

分析自動化儀表控制電路的方法和技巧
自動化儀表控制電路是由傳感器(如熱電偶、熱電阻、壓力傳感器、孔板等)、變送器或轉換器或配電器、安全柵、計算器、給定器、調節器、顯示器、輔助單元和執行器組成的，除了控制外，該電路還要顯示被測量的值或記錄累計被測量的值。
1、確定被測量和傳感器的輸出信號值(mV或mA或Ω)，確定被測量的類別和個數；
2、確定各臺變送器將被測量或傳感器的輸出信號變換成統一的標準直流信號值，并確定將標準信號引入顯示儀表或調節器的位置及顯示儀表或調節器的功能；
3、確定各臺轉換器將被測量的0-10mA、0-10mV或20-1000kPa信號轉換后與其他系列儀表的連接方式；
4、確定計算單元各計算器將標準直流信號進行加、減、乘、除、開方、積算等運算后，將其信號與其調節器的連接方式；
5、確定定值器的給定值，將上述計算后的信號與給定值比較得出偏差；
6、確定偏差引入的位置及調節器的性質(比例、積分、微分)，運算后發出的調節控制信號傳給執行器，實現閉環控制；
7、執行器按調節控制信號動作驅動調節機構改變操縱變量，進行自動控制；
8、確定其他裝置，如操作器、選擇器、阻尼器、限幅器、安全柵的功能及其電源、輸入和輸出信號等；
9、確定指示、記錄、積算、報警等輔助裝置的功能和接線；
10、按1-9逐一分析每個檢測系統及其與其他系統的連接或關系；
11、熟練掌握儀表自檢系統所有元件的功能、作用以及輸入和輸出信號，其中配電器是連接變送器到微機控制裝置的樞紐。實質上它是一個模數轉換器，是把模擬信號轉換成數字信號的裝置，微機控制裝置只識別數字信號，然后根據設定的程序輸出相應的信號，通過電動操作器、伺服放大器去驅動執行器。

分析微機控制、保護、檢測電路的方法和思路
微機控制、保護、檢測電路是在上述電路上發展起來的，不同的是它簡化了電路的結構。如果不考慮微機本身的結構原理和運行程序，微機控制、保護、檢測電路則是最簡單的電路。
1、確定控制量的性質(是開關量，如斷開、閉合；還是數字量，如電壓、電流、頻率、功率、溫度、壓力、流量、物位、機械量、成分分析量等)；
2、確定變送器或傳感器，它將會把控制量轉換成統一的電信號(mA或mV或Ω)；
3、確定模-數轉換器，它將會把電信號轉換成微機能識別的數字信號；
4、微機控制裝置一般都是專門為特定的控制、檢測系統而設計制造的，它的程序控制系統是隨機配置的，是按控制或檢測要求而設計編制的；
5、確定微機的輸出信號及與執行裝置之間的接口，一般由操作器、放大器構成；
6、確定機房及總線的設置，如打印、顯示器及常用操作程序等；
7、微機型繼電保護電路系統監控網絡是近幾年發展起來的新技術，員員園噪災 的變電裝置均設置微機型繼電保護電路，它的實際電路比繼電器繼保電路簡單得多。
①變壓器保護柜的主要元件是測控裝置，如變壓器差動保護裝置、變壓器后備保護裝置、非電量保護裝置。非電量保護裝置的信號來自溫度、瓦斯、油分析等傳感器經轉換器引來的信號；差動保護和后備保護裝置的信號來自互感器，這與繼電器保護是相同的。
②線路保護柜的主要元件是線路保護裝置和線路測控保護裝置，它們的信號來自互感器，同樣與繼電器保護是相同的。
③電能計量裝置的信號來自互感器。
④上述三種裝置的輸出分別經過以太網網關裝置接至網絡交換機，穿過間隔層引至以太網。也就是說將所有的信號都引到了以太網，以太網說得通俗一點就是計算機通信網絡的總線。
⑤以太網上連接的主要是主控室的設備，如GPS(Global Positioning System，全球定位系統)、遠動通信裝置、操作人員的計算機、并配有打印機、電話，接受遠方調度員的指令，工作人員均在計算機上進行操作。
