1、EJA110A變送器工作原理及工作性能
①EJA110A變送器工作原理
EJA110A差壓變送器由單晶硅諧振式傳感器上的兩個H形振動梁分別將差壓、壓力信號轉換為頻率信號送到脈沖計數器，再將兩頻率之差直接傳遞到微處理器進行數據處理，經D/A轉換器轉換為與輸入信號相對應的4-20mA輸出信號，并在模擬信號上疊加一個BRAIN/HART數字信號進行通信。膜盒組件中內置的特性修正存儲器主要存儲傳感器的環境溫度、靜壓及輸入/輸出特性等修正數據，經微處理器運算，可使變送器獲得優良的溫度特性、靜壓特性和輸出特性。通過I/O口與外部設備(如手持智能終端BT200或275以及DCS中的帶通信功能的I/O卡)以數字通信方式傳遞數據，即高頻2.4kHz(BRAIN協議)或1.2kHz(HART協議)數字信號疊加在4-20mA信號線上。在進行通信時，頻率信號對4-20mA的信號不產生任何擾動影響，EJA110A差壓變送器工作原理見下圖。
EJA110A差壓變送器工作原理圖
②EJA110A差壓變送器的工作性能
EJA110A差壓變送器的工作性能主要有：單晶硅諧振式傳感器；過程連接與其他產品兼容，實現最佳測量；超低功耗，單只靜態時0.096W，滿量程功耗為0.48W，輸出電流內部限制功耗為0.6W；高穩定性和高可靠性；完善的自診斷及遠程設定通信功能；外部零點/量程調校。
2、智能終端BT200的操作

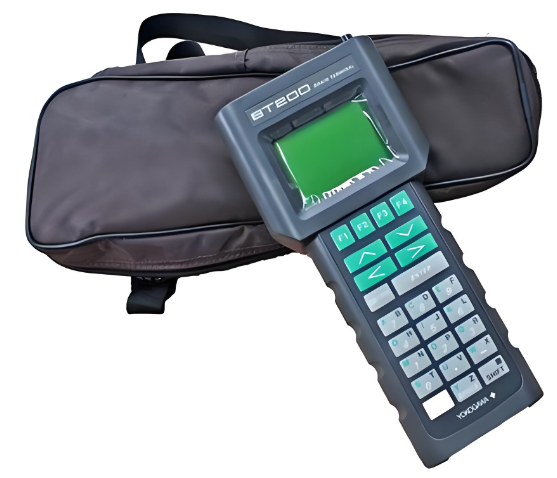

由于EJA110A差壓變送器具有智能通信功能，可通過手持智能終端(BT200)對其各項參數、零位進行自診斷設定、監控。因此，在變送器接通電源時打開接線盒蓋子，將BT200與“SUPPLY”的正負極相連，然后按下BT200鍵盤上ON/OFF鍵，待出現開始頁按下ENTER鍵，當自檢通過后再按下ENTER鍵進入主菜單，并用“#”或“*”鍵進行選擇，即可設定或改變各項具體參數。較常用到的主要參數及設置方法。壓力單位、上/下限值、阻尼時間常數，輸出及內藏指示計顯示模式和低截止值、低截止模式及零點調整。
①壓力單位、上/下限值、阻尼時間常數、輸出及內藏指示計顯示模式
按步驟進入主菜單(MENU)的“C：SETTING”項，分別選擇C20：PRESSUNIT(壓力單位)、C21：LOWRANGE(下限值)、C22：HIGHRANGE(上限值)、C30：AMPDAMPING(阻尼時間常數)、C40：OUTPUTMODE(輸出及內藏指示計顯示模式)項，再按ENTER鍵確定進入，待設置相應數值后，再按ENTER鍵兩次確定輸入，最后按F4鍵認可。
②低截止值、低截止模式
按步驟進入主菜單(MENU)的“D：AUXSET1”項，分別選擇D10：LOWCUT(低截止值)、D11：LOWCUTMODE(低截止模式)項，按ENTER鍵確定進入，設置相應數值后，按ENTER鍵兩次確定輸入，再按F4鍵認可。
③零點調整
按前兩個步驟進入主菜單(MENU)的“J10：ZEROADJ”項，按ENTER鍵兩次，此時零點自動調至0%信號輸出(4mADC)，確認所顯示的參數值為“0.0%”，按下F4鍵認可。
3、EJA110A差壓變送器自診斷故障處理
采用微型計算機技術的EJA110A差壓變送器具有十分完整的自診斷功能。如自診斷時發現錯誤，儀表頭的內藏指示計將顯示錯誤代碼，然后根據所顯示的錯誤代碼，查明故障情況。如測量值出現異常，應先確定是被測流體變化異常還是測量系統出錯。如確認是測量系統出錯，需分別從運行狀況、安裝環境和變送器自身等方面著手檢查，采取相應措施解決。
①當EJA110A差壓變送器輸出顯示超出規定參數值時，先看儀表頭內藏指示計有無錯誤代碼顯示。若無錯誤代碼顯示，且電源接線也正確，可檢查平衡閥是否完全關閉和高/低壓閥是否完全開啟，以及測壓部分導壓管等處有無泄露和高/低壓測壓管連接是否正確。若以上內容均無問題，最后進行調零，故障即可解決。
②當EJA110A差壓變送器無輸出信號或輸出值與實際流量不相符或被測流量變化而輸出信號無相應變化時，先看儀表頭內藏指示計有無錯誤代碼顯示，若無自診斷錯誤代碼提示，且電源接線也正確，則需進一步檢查電源電壓是否正常及負載電阻連接是否正確，檢查測壓部分的導壓管有無壓力泄露。若仍查找不出原因，則應仔細檢查變送器回路連線，判斷是否因斷線或布線錯誤引起的故障。儀表的故障處理一般遵循由簡單到復雜的原則，EJA110A差壓變送器因其優良的性能，在實際使用中所出現的各類故障通常都與被測流體、運行環境等外部因素有關。譬如出現零位經常變動或指示值不準時，很可能是因變送器測壓部分滯留氣泡或夾帶有不純的被測流體等雜質，這時松開排液/氣螺釘，排空滯留氣體或雜質，故障即可解決。
EJA110A差壓變送器具有精度高、穩定性好、運行可靠等優點，而且具有完善的自診斷和遠程設定通信功能，因此在流量測定領域得到廣泛的使用。任何先進的儀表都需要確保其準確性高、長期可靠運行，因此正確的操作使用、維護和及時的故障排除是非常必要的。
作者：曾飛，茂名市高級技工學校講師，主要從事機電一體化、機電設備維護與管理研究
