所謂接地系統，指的是配電網的電力變壓器中性線如何工作接地，還有用電負荷的外殼即外露導電部分如何保護接地。

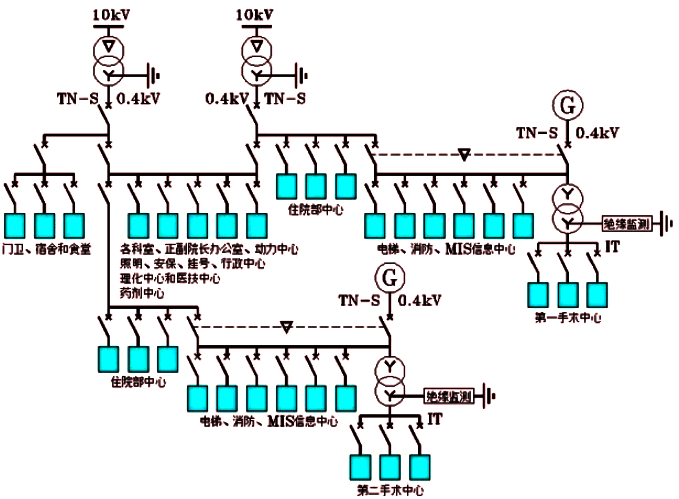

圖1 某醫院的低壓電網示意圖
圖1源自于張白帆編著的《低壓成套開關設備的原理及其控制技術》一書。圖1的上部，就是電力變壓器，它是低壓配電系統電能的來源。
注意1：圖1是用單線圖的形式繪制而成。所謂單線圖，指的是圖中任何一條線，都包括了三條相線、中性線和地線。
注意2：圖1中的變壓器T的低壓側，以及發電機G的下方，標注有TN-S字樣，它表示變壓器的中性點直接接地后分開為中性線N和保護線PE并隨同三條相線L1/L2/L3引出，負載的外殼與PE線直接連接。由于PE線在正常運行時不帶電，IEC和國家標準中不認為它是“線”，因此TN-S是三相四線制。
注意3：不存在三相五線制！！！
注意4：本系統中不存在零線和火線，只有中性線和相線。火線和零線存在于TN-C接地系統中。
我們看圖2、圖3和圖4：

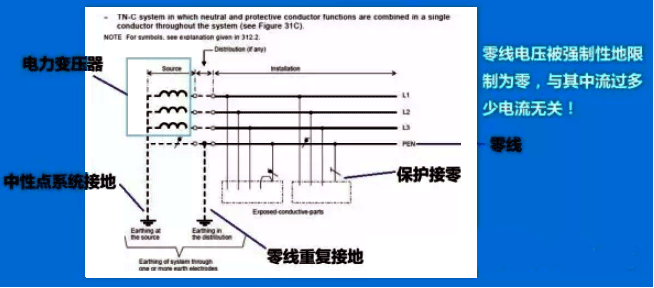

圖2：IEC90364定義的TN-C接地系統，這里就有火線和零線PEN

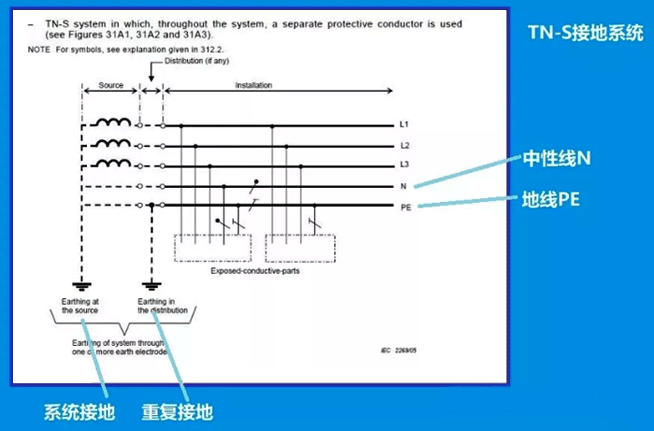

圖3：IEC60364定義的TN-S接地系統，這里不存在火線和零線，只有相線和中性線N

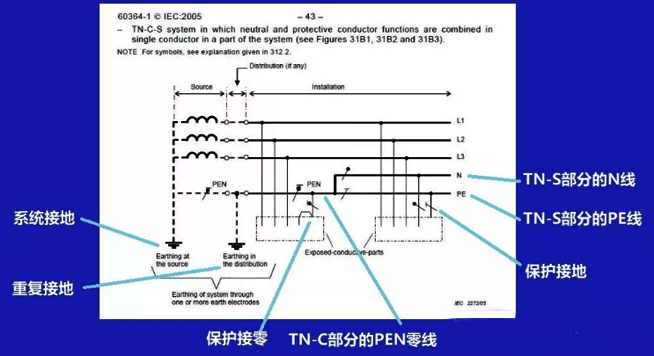

圖4：IEC60364定義的TN-C-S接地系統，這里既有火線和零線PEN，也有相線和中性線N
照明負荷如何從電網A、B、C三相中取電
我們看下圖：

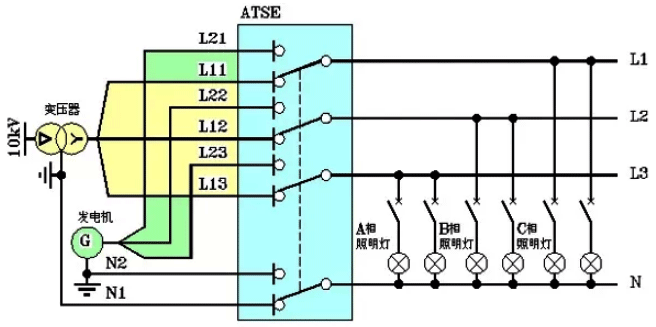

圖5源自于張白帆編著的《低壓成套開關設備的原理及其控制技術》一書，我們看到右下側的六只照明燈具通過各自的斷路器從三條相線中獲取電能。
注意5：我們看到六只照明燈具均勻地分布在三條相線中。這是必須的，它能實現三相平衡。
注意6：若圖5中的照明燈具分配無法做到平衡，則當圖5中的ATSE線開關在閉合時其N線觸頭比三相觸頭略有遲延，或者ATSE開關在打開時其N線觸頭比三相觸頭先動作，則圖5中N線觸頭后部的線路電壓會出現漂移，其結果有可能會燒照明燈具。
圖5中給出的解決辦法是：N線觸頭在ATSE閉合時先于相線觸頭閉合，N線觸頭在ATSE打開時后于相線觸頭打開，這叫做ATSE開關的中性線重疊技術。
對于重要的照明回路，例如高速公路和地鐵的隧道照明，還有橋梁照明，以及重要的文體中心照明，都要求ATSE具有中性線重疊功能。
居家配電系統的照明回路
我們看下圖：

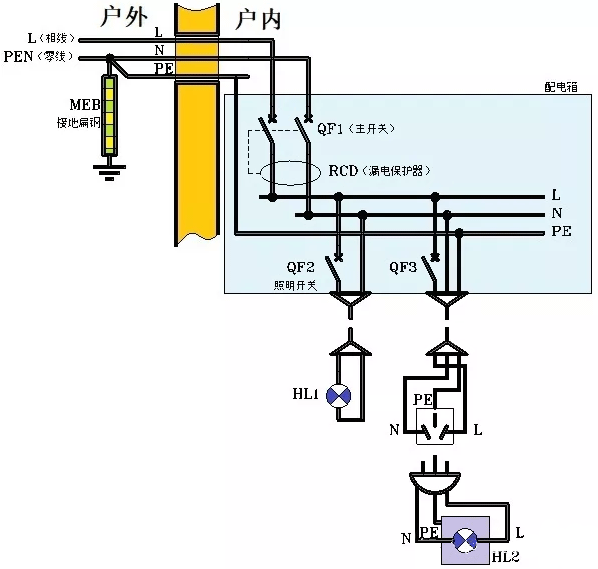

圖6 我們家里的照明回路和臺燈回路
圖6告訴我們：
1、在戶外，配電系統引來一條火線（相線）和零線。其中零線做了重復接地，然后分開為中心線N和地線PE，隨同相線L一同入戶。至于火線到底是三相中的哪一條，與居家的配電和用電毫無關系，任意一條都可以。 從零線重復接地點開始往后，包括入戶之后的系統，零線PEN就不存在了！！！
2、在戶內，我們看到總開關配套了漏電保護裝置RCD。
3、照明回路和臺燈插座通過各自的開關連接到相線L和中性線N上。
注意7：圖6中，照明負載可能是客廳吊燈，它安裝在天花板上，人手接觸不到，因此吊燈的外殼無需接地線PE；臺燈則不同，它的金屬外殼必須通過PE線接地。再次重復：我們看到臺燈引入了三條線，一條是相線L，一條是中性線N，還有一條是保護線PE，其中PE接外殼。
關于配電系統相線、中性線和保護線的符號
我們看下圖：

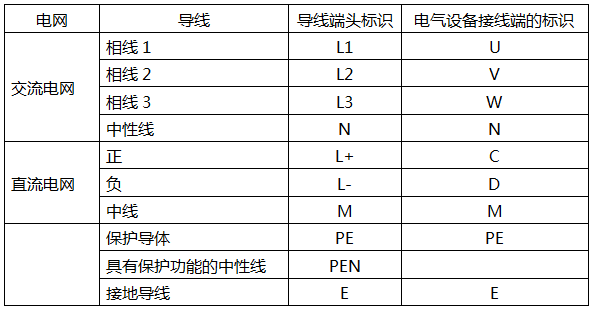

表150 IEC 417標準的導線電氣標識
3、低壓成套開關設備中的導線顏色標號

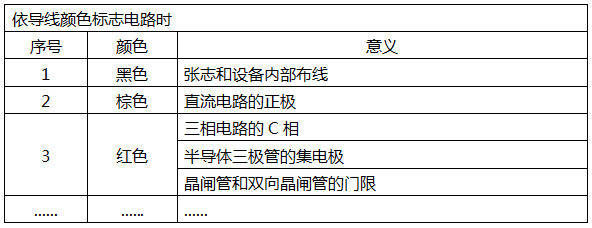

在低壓成套開關設備中，其內部的導線顏色標識按照GB 7947-2010《人機界面標志標識的基本和安全規則，導體顏色戶或字母數字標識》來定義。低壓成套開關設備內部的線纜一般采用黑色作為基本顏色，線頭和線尾可加顏色套環進行區別。顏色色系的標定含義見表1-51。
以上原文請讀者在《GB 7947-2010標準:低壓成套開關設備中的導線顏色標識》中仔細閱讀。
圖7源自于張白帆編著的《低壓成套開關設備的原理及其控制技術》一書。從圖7中我們看到，三條相線最好用L1、L2和L3來標識。但IEC417同時也規定，可以用大寫英文字母A、B和C來代表三相。
請大家仔細理解本文的內容，務必徹底弄懂為好。
