智能壓力變送器調校實際就是重設量程、傳感器校準和模擬輸出微調，昌暉儀表在本文詳細介紹智能壓力變送器重設量程、傳感器校準和模擬輸出微調的方法和步驟，供大家參考。

1、智能壓力變送器調校接線

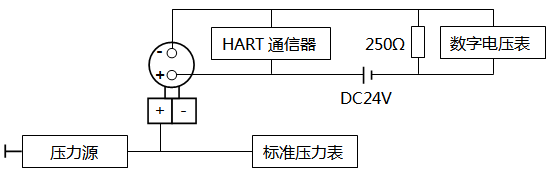

智能壓力變送器調校接線如下圖所示。用活塞式壓力計作為標準表時，其既是壓力源又是標準表，就不需要圖中的標準壓力表了。


2、智能壓力變送器調校方法
本文以3051變送器為例，對調校方法做介紹。模擬變送器調校需要一個步驟就可以完成工作，智能壓力變送器調校是需要三個步驟才能完成：
◆重設量程指按所需壓力設定4mA點和20mA點。
◆傳感器校準即傳感器微調，目的是調整工廠表征曲線，使在特定的壓力范圍內變送器具有最佳的性能。
◆模擬輸出微調指調整模擬輸出，使之與控制回路相匹配。

①智能壓力變送器重設量程
量程值命令可設置4mA點和20mA點，即量程下限和上限值。不論設定什么 量程，智能壓力變送器內的傳感器將會測量和記錄實際的輸入參數值。假設將4mA和20mA設為對應0和10kPa，但智能壓力變送器檢測到輸入壓力為25kPa時，它會以數字方式輸出25kPa的讀數以及量程百分數250%。

重設量程有以下三種方法：
A、只用手操器設定量程。只使用手操器設定量程是最簡便的方法。該操作不需要壓力輸入，只要用HART手操器的快捷鍵4或5，就可以改變智能壓力變送器4mA和20mA的數值。
B、用壓力源和手操器設定量程。用HART手操器快捷鍵指令序列1，2，3， 1，2。如不知道4mA點和20mA點的具體值時，利用手操器與壓力源設定量程，輸入上述快捷鍵指令序列，按照HART手操器聯機菜單指令操作，就可修改4mA和20mA的數值。
C、使用壓力源及變送器的“零點”、“量程”按鈕設定量程。此法常用在不清楚4mA點和20mA點的具體值，并且又無手操器時。具體按以下步驟進行：
a、旋松智能壓力變送器蓋頂上固定標牌的螺釘，移開標牌，就可看見零點和量程按鈕了；
b、使智能壓力變送器高壓室通大氣(即下限量程的輸入壓力為0)，然后按下“零點”按鈕2s，觀察輸出是否為4mA。如果有表頭，表頭將顯示零點通過；
c、使用精度合乎要求的壓力源，向智能壓力變送器高壓室加入上限量程對應的壓力值。按下 “量程”按鈕2s，觀察輸出是否為0mA。 如果有表頭，表頭將顯示量程通過。

無法調整零點、量程的原因
如果智能壓力變送器保護跳線開關位于“ON”位置時，是不能夠調整零點和量程的。如果軟件設定為不允許進行本機零點和量程調整，那么也不能利用本機零點和量程按鈕進行調整。
利用HART手操器的快捷鍵1，4，4，1，7指令序列，可以使智能壓力變送器上的零點和量程按鈕起作用或不起作用。但此時還可使用HART手操器來改變送器的組態。

②智能壓力變送器傳感器校準
所謂傳感器校準，就是利用全量程調整或零點調整功能來對傳感器進行微調。兩種功能的使用取決于用途，都可以改變智能變送器對輸入信號的響應。
A、智能壓力變送器零點微調
零點微調屬于單點調整，有助于補償安裝位置影響，可對安裝在現場的智能壓力變送器進行微調。這種修正可保持表征曲線的斜率，因此在傳感器全量程內不應當用它來替代全量程微調。在進行零點微調時，應確保平衡閥處于開啟狀態，變送器高、低壓側壓力是相等的。

可通過HART手操器快捷鍵1，2，3，3，1指令序列的操作，來進行傳感器零點微調。操作步驟如下：
a、使變送器通大氣，將手操器與測量回路相連。
從手操器主菜單中選擇1.裝置設定(DeviceSetup)、2.診斷和檢修(Diagnostics and Service)、3.校驗(Calibration)、3.傳感器微調(Sensor Trim)、1.零點微調(Zero Trim)，準備進行零點微調。
c、按照手操器顯示的指令完成零點微調的調整。

B、智能壓力變送器全量程微調
全量程微調(又稱為完全微調)是兩點式傳感器標定，按量程的起點和終點輸入壓力，并且對它們之間的所有輸出都線性化。 要先調整低微調值以建立正確的偏移量。高微調值的調整為基于低微調值的表征曲線提供斜率修正。出廠建立的表征曲線不會被該程序改變。

通過HART手操器快捷鍵1，2，3，3指令序列的操作，來進行傳感器全量程微調。操作步驟如下：
a、在手操器主菜單，在Full Trim(全量程微調)下方輸入快捷鍵序列：1.裝置設定(Device Setup)，2.診斷和檢修(Diagnostics and Service)，3.校驗(Calibration)，3.傳感器微調(Sensor Trim)。
b、選擇2.傳感器下限微調(Lower sensor Trim)，來進行下限微調點的調整。
c、選擇壓力輸入值，使下限值等于或小于4mA，按照手操器顯示的指令完成對下限值的調整。
d、重復以上步驟調整上限值，用3.傳感器上限微調(Uper sensor Trim)替代步驟b中的2.傳感器下限微調(Lower sensor Trim)。
e、選擇壓力輸入值，使上限值等于或大于20mA，按照手操器顯示的指令完成對上限值的調整。

③智能壓力變送器模擬輸出微調
模擬輸出微調即校準4-20mA模擬輸出，是利用“模擬輸出微調(Analog Output Trim)”指令，來調整變送器4-20mA的電流輸出，使之與工廠標準相符。該指令可調整數/模信號轉換。以下介紹數/模微調的操作步驟。
A、從HOME主屏幕中選擇1.Device Setup(裝置設定)，2.Diagnostics and Service(診斷維修服務)，3.Calibration(標定)，2.Trim Analog Output(模擬量輸出微調)，1.Digital-Analog(數/模微調)。將控制回路設定至手動方式后，選擇“OK”。
B、在出現CONNECT REFERENCE METER(連接參考表)提示符時，將一塊標準電流表與智能壓力變送器相連，表的正極引線與變送器正極端子相連，負極引線與智能壓力變送器負極端子相連。
C、連接好參考表后選擇“OK”。
D、在SETTING FLD DEV OUTPUT TO 4MA(將現場裝置輸出設定為4mA)提示下，單擊“OK”確認，則智能壓力變送器輸出4.00mA。
E、記錄下標準表的實際數值，并在ENTER METER VALUE(輸入表值)提示符下將該值輸入。手操器將會提示：核實輸出值是否等于參考表上的數值。
F、如果標準表上的數值等于變送器的輸出值，就選擇Yes(是)，否則應選擇No(否)。如果選擇了Yes，就可進入下一步。如果選擇了No，則重復第E步。
G、在SETTING FLD DEV OUTPUT TO 20MA(將現場裝置輸出設定為20mA)提示下單擊OK，并且重復第E步驟和第F步驟，直至參考表數值等于智能壓力變送器輸出值為止。
H、將控制回路返回至自動控制狀態后，單擊OK確認。

④用其他刻度進行數/模轉換微調
操作HART手操器快捷鍵1，2，3，2，2指令序列，可用其他刻度進行數/模微調?？勺兛潭葦?模轉換微調(Scaled D/A Trim)指令，是使4和20mA點與用戶可選擇的參考刻度相對應，而不是與4和20mA相對應，如果通過一個250Ω的負載電阻測量，則為1-5V；或者通過DCS測量，則為0-100%。當根據刻度進行數/模微調時，應將一個標準電流表與變送器相連，并要根據“模擬輸出微調”步驟內的說明，將輸出信號微調至所用刻度。

⑤選擇傳感器微調與模擬輸出微調
在進行微調步驟時，必須首先確定是智能壓力變送器線路板的模/數轉換部分要校驗，還是數/模轉換部分要校驗，可按下列步驟操作：
A、將壓力源、HART手操器和數字式讀數裝置與變送器相連；并且使智能壓力變送器與手操器建立通信。
B、輸入智能壓力變送器量程上限點相應的壓力。
C、將所加壓力與手操器聯機菜單上的過程變量(PV)相比較，如果手操器上的PV讀數與所加壓力不相等，則可進行傳感器微調。
D、將手操器聯機菜單上模擬輸出AO與數字儀表上的讀數相比較。如果手操器上AO讀數與數字儀表上的讀數不相符，則可進行輸出微調。
E、在進行C、D步驟的微調操作前，必須確認所使用測試儀表的正確性，如壓力示值、數字儀表讀數等，否則將導致出現錯誤的調整。
