1、設計中怎樣計算熱電偶、熱電阻和雙金屬溫度計插入深度？

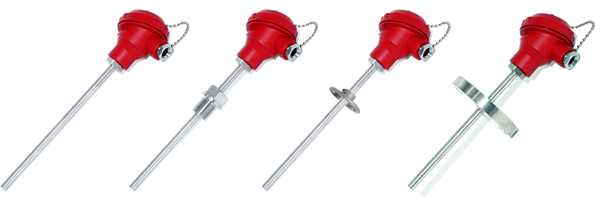

熱電偶、熱電阻及雙金屬溫度計較常見的安裝固定方式有螺紋、法蘭、活動法蘭和無固定裝置四種類型，不同安裝方式下溫度傳感器插入深度計算是這樣的：

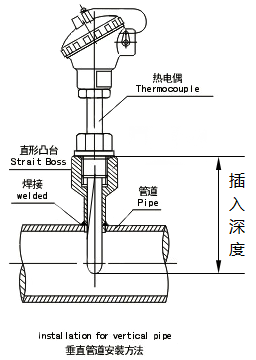

①固定螺紋安裝的溫度傳感器插入深度按照管道過半+溫度傳感器安裝凸臺尺寸+保溫層厚度計算
◆熱電偶、熱電阻是外密封，考慮保溫層厚度是要保證安裝或拆卸方便且不會破壞保溫層結構，溫度傳感器安裝凸臺比較常見的長度是60mm和120mm兩種規格(也可以按照要求加工生產)，保溫層厚度通常為120mm。

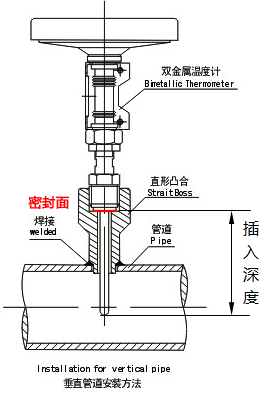

◆雙金屬溫度計是內密封，計算插入深度的方法一樣，但溫度傳感器凸臺尺寸時應減30mm(這與凸臺的結構有關系，大家可在http://www.zyswsm.com/product/133.html了解溫度傳感器安裝凸臺尺寸及結構)
②固定法蘭安裝的溫度傳感器插入深度按照管道過半+法蘭連接管尺寸+保溫層厚度計算
③無固定裝置、活動法蘭和活動螺紋的溫度傳感器插入深度用戶需要調整，比如插入爐膛測溫的熱電偶，插入深度通常按照實際插入爐內長度+爐體厚度(含爐墻厚度和爐壁厚度)+保溫層厚度來計算。
2、計算熱電偶、熱電阻和雙金屬溫度計插入深度還需要考慮哪些問題？
①不同測量介質，溫度傳感器的插入深度不同
為了保證測量精度，要把溫度傳感器的敏感段全部插入到被測介質中去。通常溫度傳感器所需的浸入長度為：
◆測量氣體時，熱電偶應大于95mm，熱電阻、雙金屬溫度計應大于115mm。
◆測量液體時，熱電偶、熱電阻、雙金屬溫度計都應大于46mm。
◆溫度傳感器總的插入深度為：溫度傳感器安裝凸臺+管壁厚度+浸入長度。
②不同設備，由于安裝位置不同，溫度傳感器插入深度不同。
在設計中，我們往往采取以管道中心線為準來計算溫度傳感器插入深度，這樣計算對于多數應用場合是適用的，但對于大管徑、塔設備、爐膛等溫度測量，可能就還不一定適用了，一是可能造成浪費，二是無法安裝固定。
比如對于一般塔設備的溫度測量，溫度傳感器水平安裝時，插入深度在300-400mm就行了，對于鍋爐爐膛的溫度測量，溫度傳感器大都是水平安裝，除去爐體耐火磚的厚度，熱電偶只需插入爐內150mm就行了。
③不同管道口徑，由于流速不同，溫度傳感器插入深度不同
流體在管道中的流動，由于流速不同，會形成層流和湍流兩種狀態，流體的流速在管道中心處最大，近管壁處最小。當流速較小時，流體分層流動，互不混合，稱為層流。逐漸增加流速，流體的流線開始出現波浪狀的擺動，擺動的頻率及振幅隨流速的增加而增加，此種流線稱為過渡流；當流速增加到很大時，流線不再清楚可辨，流場中有許多小漩渦，層流被破壞，相鄰流層間不但有滑動，還有混合。這時的流體作不規則運動，有垂直于流管軸線方向的分速度產生，這種運動稱為湍流。
在湍流狀態，溫度傳感器只要穿過管壁處很薄的層流層，就可以測量到較均勻的介質溫度變化。在層流狀態，上游溫度的變化首先在管道中心處感測到，然后才逐漸在管壁處感測到，在管道1/4處感測到的溫度變化與中心處相比，只是極短的延遲，由于這樣的原因，溫度傳感器的插入深度是不一定都從管道中心算起的，尤其是對于大口徑的管道，否則溫度傳感器很長，一是增加投資，二是容易損壞。
溫度傳感器插入深度是從溫度傳感器自帶的固定安裝螺紋或法蘭下面計算的，假如管道上有一個安裝螺母座，螺母座高度是40mm，不管管道直徑多大，這個不能少。溫度傳感器感溫部分長度大約是30mm，這一部分必須要在管道中心線上，所以，假設管道直徑500mm，那么溫度傳感器插入深度是：管道半徑250＋安裝螺母座40＋探頭部分30=320mm。
假如工藝上該管道長期處于滿管狀態，而且管道直徑較大，那么就不必受這一規定約束，插入管道內長度等于或大于保護管直徑的10倍即可；假如有的管道有比較厚的保溫層，那么安裝螺母座的高度可能會更高。
如果工藝管道口徑過小(直徑小于80mm)安裝溫度傳感器時，應制作溫度計擴大管，這是小口徑管道為了滿足測溫需要做的變徑。
對熱電偶和熱電阻的安裝，應注意有利于測溫準確，安全可考及維修方便，而且不影響設備運行和生產操作，要全部滿足以上要求。
在選擇對溫度傳感器阻的安裝部位和插入深度時要注意以下幾點：
①為了使熱電偶和熱電阻的測量端與被測介質之間有充分的熱交換，應合理選擇測點位置，盡量避免在閥門、彎頭及管道和設備的死角附近裝設溫度傳感器；
②帶有保護套管的熱電偶和熱電阻有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻應該有足夠的插入深度：
◆對于測量管道中心流體溫度的熱電阻,一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝)，如被測流體的管道直徑是200毫米，那熱電阻插入深度應選擇100毫米；
◆對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度)，為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂，可采取保護管淺插方式或采用熱套式熱電阻，淺插式的熱電阻保護套管，其插入主蒸汽管道的深度應不小于75mm；熱套式熱電阻的標準插入深度為100mm；
◆假如需要測量是煙道內煙氣的溫度，盡管煙道直徑為4m，熱電阻插入深度1m即可；
◆當測量原件插入深度超過1m時，應盡可能垂直安裝，或加裝支撐架和保護套管。
3、熱電偶、熱電阻和雙金屬溫度計拿到后怎么測量插入深度？

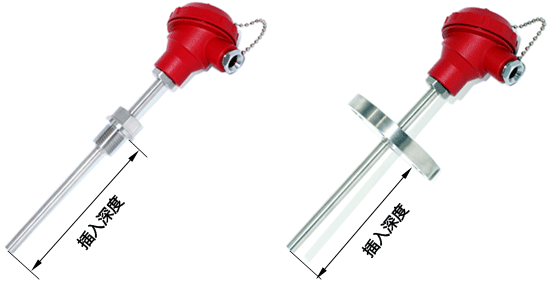

①固定螺紋安裝的熱電偶、熱電阻插入深度為螺紋尾部密封面到頂端的長度(螺紋長度也算上）；
②雙金屬溫度計插入深度為螺紋頂端密封面到頂端的長度(螺紋長度不計算在內)；
③固定法蘭安裝的溫度傳感器插入深度為法蘭密封面到頂端的長度(法蘭厚度不計算在內)；
④活動螺紋或者活動法蘭熱電偶和熱電阻，用戶在總長范圍內自己調整插入深度。
4、熱電偶、熱電阻和雙金屬溫度計插入深度與總長有什么關系？
溫度傳感器總長=溫度傳感器插入深度+后端長度
①常規裝配式熱電偶和裝配式熱電阻總長=插入深度+150mm(150mm是標準，也可根據現場安裝需要延長或縮短)。
②特殊結構熱電偶和熱電阻總長=插入深度+廠家默認結構尺寸(這個尺寸沒有規范約束，以廠家產品技術資料為準)
③雙金屬溫度總長=插入深度+后端長度(沒有標準約束，以廠家產品技術資料為準)。
熱電偶、熱電阻和雙金屬溫度計在其本身質量合格的情況下，規范的安裝操作也必不可少，想要測量結果盡量精確，誤差能降到最低，就一定要把握好關于熱電偶、熱電阻和雙金屬溫度計插入深度的問題。
