爆炸性氣體(ATEX)是在大氣條件下，由氣體、蒸氣或粉塵形式的易燃物質與空氣混合而成的混合物，混合物在點燃后，燃燒會蔓延至混合物中所有未燃燒的部分。
ATEX 2014/34/歐盟指令是指令94/9/CE的修訂版，于2014年3月29日在歐盟官方公報上公布。自2016年4月20日起強制執行。ATEX 2014/34/歐盟指令同樣適用于機電設備。該指令明確包括在ATEX環境中使用的儀器和防護系統，以及安全、控制和調節系統。即使這些安全、控制和調節系統與ATEX環境沒有接觸，只要它們對儀器和防護系統的操作是必要的或有幫助，就屬于該指令所涵蓋的范圍。
ATEX 2014/34/歐盟指令指令適用于爆炸性區域的溫度測量。
1、術語
①爆炸性氣體：定義為具有氣體、蒸汽、薄霧或粉塵形態的易燃物質的混合物……
◆與空氣混合；
◆在大氣條件下；
◆混合物在點燃后，燃燒會蔓延至混合物中所有未燃燒的部分。
②爆炸性氣體：容易爆炸的氣體。
③點火源：相關設備固有的特殊功能，激活該功能會引發點火風險。在風險分析過程中，必須區分這兩個概念。EN 1127-1列出了可能的點火源。在轉化可燃材料的場所，在周?chē)諝庵杏醒鯕獯嬖诘那闆r下，點火源是唯一可以很容易消除以防止爆炸的要素。EN 1127-1中確定了13種點火源。
④常規操作：設備、防護系統和部件在其設計參數范圍內實現其預定功能時所存在的情況。正常運行時可能會出現少量泄漏。正常運行不包括需要修復或關機的故障。
⑤功能異常：設備、防護系統和部件不能實現預定功能并可能產生點火源的情況。根據我們的經驗，預計在產品壽命期內可能發生的功能異常。罕見的功能異常只是在異常情況下發生。
2、區域的確定
現場經理負責對ATEX環境可能形成的區域進行分類。這種分類取決于ATEX環境形成的概率，并決定了安裝在那里的設備的類別。設備制造商不負責規定正確的設備類別，但有責任將適用的規定通知客戶。這些區域是根據其類型和遇到這種環境的概率確定的。ATEX區域有3個等級的分類，這取決于對可燃材料來源的清除和現場通風類型。含有氣體或蒸汽的區域和有粉塵的區域是有區別的。
氣體/蒸汽/混合物
0區 正常運行中持續存在或長期存在爆炸性氣體。1000小時/年=持續、長期或頻繁的危害
1區 正常運行中偶然出現爆炸性氣體。10小時至100小時/年或以上=偶然危害
2區 爆炸性氣體偶然出現，發生在功能異常時或短期內。少于10小時/年=罕見或短期危害
粉塵
20區 爆炸性氣體持續存在或長期正常運行。1000小時/年=持續、長期或頻繁的危害
21區 正常運行中偶然出現的爆炸性氣體。10小時至100小時/年或以上=偶然危害
22區 在功能異常情況下或短期內偶然出現爆炸性氣體。少于10小時/年=罕見或短期危害
3、氣體和粉塵組別
在ATEX框架中，代表性氣體對應于每一組氣體。這些氣體組別是根據其點火特性來確定的。
組別 代表性氣體 氣體危險等級
IIA 丙烷 ++
IIB 乙烯 +++
IIC(最危險) 氫氣 ++++
粉塵也歸類到3組爆炸性氣體中。
組別 粉塵類型 氣體危險等級
IIIA 可燃纖維 +
IIIB 非導電粉塵 ++
IIC(最危險) 導電性粉塵 +++
4、設備分組的定義
①組Ⅰ和組Ⅱ
設備和防護系統分為兩組：
◆組Ⅰ：礦山井下和地表可能受沼氣和/或易燃粉塵危害的設備。
◆組Ⅱ：表面處理工業中可能受爆炸性環境危害的設備。
云南昌暉儀表制造有限公司目前不提供組Ⅰ范圍內的產品。因此這里我們只介紹組Ⅱ的設備分類。
②組Ⅱ的設備分類
◆1類：這類設備的特點是至少有兩種防止爆炸危險的系統，如果其中一種防護系統失效，至少有一個獨立的二次系統可以確保充分的防護。這種設備設計用于在0區或20區作業。
◆2類：這類設備的防爆防護系統必須能夠保證即使在可預見的功能異常情況下也能有足夠的防爆能力。這種設備設計用于在1區或21區作業。
◆3類：這類設備的設計必須保證正常運行時具有足夠的防止爆炸危險的等級。這種設備設計用于在2區或22區作業。
組Ⅱ的設備分類應按以下方式使用：
G：氣體
D：粉塵
區域 設備分類
0 1G、(1)G
1 2G、(2)G(或1G、(1)G)
2 3G、(3)G(或1G與2G、(1)G與(2)G)
20 1D、(1)D
21 2D、(2)D(或1D、(1)D)
22 3D、(3)D(或1D與2D、(1)D與(2)D)
◆用于危險區域：1G類
◆安裝在安全區域。向危險區域發送或接收信號：(1)G類：如果您想在0區使用設備，其類別必須是1G。本區域僅授權此類別；對于2區，授權使用3G類設備和1G、2G類設備：授權類別高的設備所在區域也適合使用類別低的設備；xGD類設備可用于爆炸性氣體和粉塵環境。
5、溫度組別
下面，昌暉儀表介紹不同的ATEX溫度組別(適用于ATEX環境)，其限制規則根據溫度的不同而變化。然后可以使用這些溫度范圍(T1到T6)對擬在ATEX區域安裝或使用的設備進行分類?？扇籍a(chǎn)物(氣體、蒸汽、粉塵)的自燃溫度是與空氣混合后的自燃溫度。沒有必要提供特定的點火源(火焰、火花、電弧等)，因?yàn)闇囟茸阋渣c(diǎn)燃混合物。
制造商通過溫度組別來保證設備的溫度。如果設備的溫度組別為T(mén)2，制造商保證其設備的表面溫度絕不會超過所述條件中的300℃。
最大容許表面溫度必須始終低于自燃點。
溫度組別
允許的最高表面溫度 設備標記
450℃ T1
300℃ T2
200℃ T3
135℃ T4
100℃ T5
85°C T6
氣體組別與溫度組別對應關系匯總表：
氣體和蒸氣在氣體組別和溫度組別中的分類
T1 T2 T3 T4 T6
I 甲烷
II A 丙酮/乙烷/乙酸乙酯/氨/苯/乙酸/一氧化碳/甲醇/丙烷/甲苯 乙醇/乙酸異戊酯/正丁烷/正丁醇 汽油/柴油/煤油/家用燃 料油/正己烷 醋酸/乙醚
II B 城市燃?xì)?nbsp; 乙烯
II C 氫氣 乙炔 二硫化碳
溫度限制規則
對于粉塵：溫度是除塵標志的一部分。
◆粉塵云：如果出現粉塵云，設備在任何情況下的最高表面溫度不得超過點火溫度的2/3：被測最高溫度(℃)=2/3的粉塵云點火溫度(Tci)
◆粉塵層：如果有一層粉塵厚度小于5mm，溫度必須受到限制：被測最高溫度=5mm-75k(75k是安全系數，等于75℃）
爆炸性粉塵實例
乙酰水楊酸，抗壞血酸，鋁，淀粉（小麥），瀝青，小麥，可可，纖維素，面粉/面包小麥，奶粉，麥芽，撲熱息痛，聚苯乙烯，肥皂，大豆(面粉)，糖等。
注意：
◆在經過粉塵認證的ATEX產品上，標簽上的粉塵標記上使用簡明語言表示最高表面溫度。這不應該與溫度組別(T1到T6)混淆，溫度組別只與氣體和蒸汽有關!
◆請勿將粉塵認證設備最高表面溫度(例如T85℃)或氣體認證設備的溫度組別(例如T4)與容許設備環境溫度相混淆。它們之間具有截然不同的特征。
6、防爆型式
IEC(國際電工委員會)和CENELEC(Comité Européen de Normalisation Electrotechnique/歐洲電工標準化委員會)認可的防爆型式有幾種。每一種防爆型式都用小寫字母表示，小寫字母出現在設備的ATEX標簽上。同一設備可采用多種防爆型式。如果是這樣，則有關的符號可依次表示(例如Ex db eb op是q IIC T4 Gb)。最廣泛使用的Pyrocontrole溫度傳感器的防爆型式是“ia”(本質安全型)和“d”(隔爆型)。
7、防護等級
IP入口防護等級(IEC 60529)(固體顆粒防護) IP入口防護等級(IEC 60529)(液體進入防護)
0 不防護 不防護
1 防范超過50mm的固體.例如：無意識的手接觸 防范滴水(垂直下落的水滴)。例如：水珠
2 防范超過12.5 mm的固體。例如：手指 防范滴水時，外殼是傾斜的(15°)
3 防范超過2.5 mm的固體。例如：工具、導線 防范滴水時，外殼是傾斜的(最多60°)
4 防范超過1 mm的固體。例如：小工具，小導線 防范水從任何方向?yàn)R起
5 防范粉塵。沒有有害沉積物 防范噴嘴從任何方向噴出的水
6 防范粉塵滲透(防塵) 防范以強大射流(類似于大海浪)噴出的水
7 防范在0.15m至1m深度處浸沒的影響
8 防范在壓力下長時間浸沒的影響

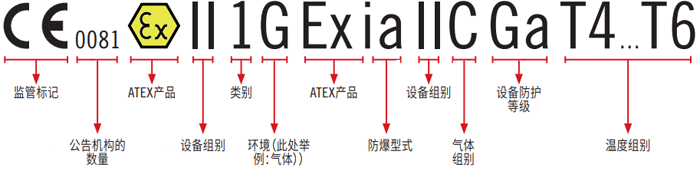

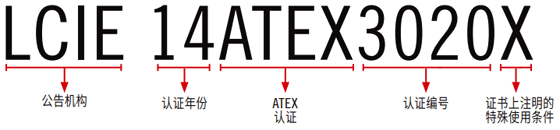

8、ATEX完整標志
