SFD-3002和SFD-3003型聯鎖操作器主要特點
①具有4-20mA調節信號和閥位信號雙顯示，顯示方式為41線LED光柱；
②具有手/自動無擾動切換和正、反遠方操作閥位功能；
③手/自動切換開關和正、反向手操開關采用薄膜按鍵，防水，防塵；
④具有3個事件信號通道，能接受調節器、伺服放大器和系統觸點事件信號，并顯示和處理，可實現“全開"、“全閉”或“保持原位”3種狀態的保護處理功能；
⑤具有2個M/A狀態信號及1個跟蹤電壓信號(1-5V)
該產品具有結構新穎、造型美觀、功能齊全、通用性強等特點，可廣泛應用于電站、輕工、化工、冶金等工業部門的自控系統。
主要技術指標
輸入信號：調節器信號為4-20mA；位置反饋電流為4-20mA
顯示誤差：±2.5% '
接受事件信號為接點信號：斷開為正常，閉合為事件
額定輸出功率：220VAC/5A
跟蹤電壓：1-5V
工作條件：
電源電壓：220VAC/50Hz
外形尺寸：SFD-3002外形為80×160×250mm(寬×高×深)；SFD-3003外形為72×144×250mm(寬×高×深)
SFD-3002和SFD-3003型聯鎖操作器工作原理
SFD-3002和SFD-3003型聯鎖操作器的功能主要是通過電子線路來實現。它由電源電路、操作開關、控制電 路、繼電轉換電路、事件處理電路和顯示電路等部分組成。其原理方框圖如圖1所示。

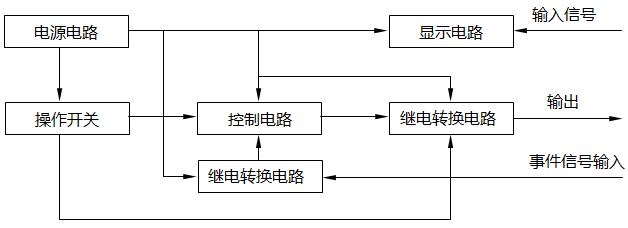

圖1 聯鎖操作器原理方框圖
1、操作開關
操作開關采用二十世紀90年代廣為使用的薄膜按鍵(又稱薄膜開關、觸摸開關)，其工作壽命長(可達100萬次以上)，防水、防塵性能好，與儀表面板成一體。
2、控制電路
控制電路接受手/自動開關信號，控制繼電轉換電路，輸出1-5V跟蹤電壓信號和A/M狀態觸點信號,實現手/自動無擾動切換，同時控制功率輸出電路, 進行手/自動功率電路切換；在電路中，設置手動狀態優先于自動狀態，保證儀表通電開機處于手動狀態。在自動狀態時，具有對手操進行鎖緊功能；控制電路接受事件處理電路的輸出信號后，能將原有自動狀態自動切換到手動狀態，即切換到后備操作狀態進行事件處理。
3、繼電轉換電路
繼電轉換電路主要是接受控制電路信號和操作開關信號，實現A/M無擾動切換、手操時功率電路輸出 及正、反向手操互鎖等功能。
4、事件處理電路
事件處理功能是S型操作器有別于DDZ-Ⅱ、Ⅲ型操作器的地方，它可接受3個事件信號(系統、調節器、放大器事件信號)。只要任一事件信號進來，即可使操作器從自動狀態切換到手操狀態，并且通過一個四位撥動開關，可預先選擇閥門停在全開、全閉或原位3個位置中任何一個安全位置，增加過程控制系統的安全與可靠性。事件信號時，發出閃光報警信號。為了使運行人員具體處理事件狀態時閥門的位置，在設計時，考慮在事件狀態時也可以操作正、反向手操信號，以便人工控制閥門的開度。
4、顯示電路
聯鎖操作器的顯示電路采用LED光柱顯示電路，共 41線,其顯示誤差為±2.5%。其采用二路顯示方式， 一路顯示調節器輸岀信號(MV)，一路顯示閥位信號 (VP)。在自動狀態時，可以看到閥位信號跟蹤調節器輸出信號變化；在手動時，可以看到調節器輸出信號跟 蹤閥位信號變化。采用LED光柱顯示具有防震功能，且顯示清晰， 直觀。
SFD-3002和SFD-3003型聯鎖操作器結構和調試
1、儀表結構
聯鎖操作器為盤裝式儀表結構。內部由4塊印制電路板組成，其中顯示電路板、電源電路板、接線電路 板分別用螺釘安裝在前面框、底板和外殼后端部。控制線路板安裝在儀表左側面，各印制電路板通過排線電纜接插件相接，儀表對外接線端子采用30芯(1個22芯和1個8芯)的組合式接插件。
儀表采用專門的支撐架安裝在儀表盤或控制臺上。
2、儀表調試
SFD-3002和SFD-3003型聯鎖操作器和伺服放大器、電動執行機構組成的系統接線圖。本文著重介紹聯鎖操作器本身調試方法，參見圖2和圖3。

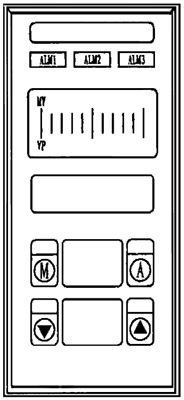

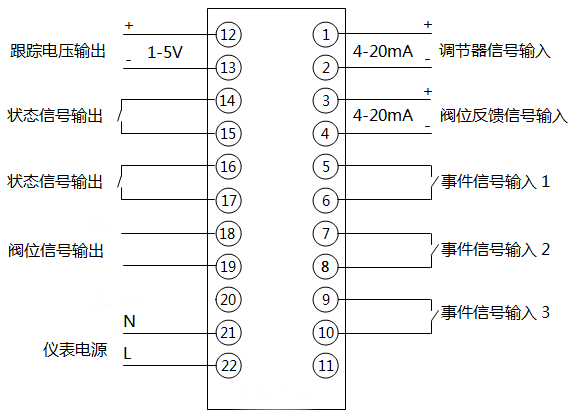

圖2 SFD-3002聯鎖操作器接線端子圖 圖3 SFD-3002聯鎖操作器面板布置圖
①手動操作
a、在對外接線端子28、29、30接入交流220VAC電源，此時“M”指示燈亮，表示電動操作器處于手動狀態。"MV"、"VP"光柱顯示器第一線光柱應亮。
b、用萬用表歐姆檔測量14和15，16和17接線端子為短路狀態。
c、按動開(▲)薄膜開關，用萬用表交流電壓檔測量25和29，二接線端子電壓為220VAC，其表示執行機構正向運行。
d、按動關(▲)薄膜開關，用萬用表交流電壓檔測量26和29，二接線端子電壓為220VAC，其表示執行機構反向運行。
②自動運行
a、按動“A”薄膜開關，自動指示燈“A”亮，表示操作器處于自動狀態。
b、用萬用表測量14和15及16和17端子為開路狀態。
c、用萬用表測量23和25及24和26端子為短路狀態。
③MV和VP光柱顯示器的校驗
a、當接線端子1和2輸入4-20mA信號時，MV顯示器應自0%向100%逐漸變亮。反之變暗。
b、當接線端子3和4輸入4-20mA信號時，VP顯示器應自0%向100%逐漸變亮。反之變暗。
④事件處理校驗
a、自動投入時，將端子5和6短路，應自動切 換到手動，同時，事件指示燈ALM1閃亮；
b、自動投入時，將端子7和8短路，應自動切 換到手動，同時，事件指示燈皿2閃亮；
c、自動投入時，將端子9和10短路，應自動切 換到手動，同時，事件指示燈ALM3閃亮；
⑤事件狀態時執行機構安全位置選擇
這是操作器、伺服放大器、電動執行機構組成系統運行時才能實現的功能。在操作器控制電路板上有1個四位撥動開關，按圖3位置預置。
a為執行機構在事件狀態時，處于全開位置狀態，即事件狀態時，執行機構會自動開到全開位置。
b為執行機構在事件狀態時，處于關閉位置狀態，即事件狀態時，執行機構會自動關到全關位置。
c為執行機構在事件狀態時，處于原位狀態，即事件狀態時，執行機構會停在原來位置。
圖4 事件狀態時執行機構安全位置選擇
聯鎖操作器這種事件處理功能增加了系統安全運行的可靠性。
SFD-3002和SFD-3003型伺服操作器可以替代嗎？
SFD-3002和SFD-3003型聯鎖操作器是上海自動化儀表有限公司自動化儀表十一廠二十一世紀初推出的產品，昌暉儀表生產的伺服操作器在智能化、精度、可靠性和長使用壽命與進口儀表無異，昌暉儀表制造有限公司生產的伺服操作器外形采用目前國際通用尺寸，比如型號為YR-GFYS835-014-12/12-MMNN-1-N-T的聯鎖操作器可完全替代SFD-3002，但無法替代SFD-3003型伺服操作器，原因是外形尺寸不一樣。
