溫控器繼電器觸點開關輸出電路
1、雙繼電器觸點開關輸出電路

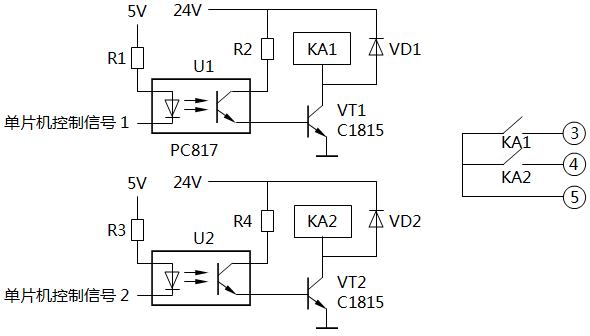

圖1是溫控器雙繼電器觸點開關輸出電路圖。圖中溫控器測量值與給定值的偏差，經過單片機的內部程序運算后，輸出開關量控制信號，經過光電耦合器隔離和晶體管放大后，驅動KA1或KA2繼電器動作，并從溫控器的端子3、4、5輸出雙路常開觸點信號，5為觸點的公共端。這種雙繼電器控制輸出電路，常用于有加熱、制冷要求的控制系統。
圖1 溫控器雙繼電器觸點開關輸出電路
2、繼電器觸點開關輸出電路

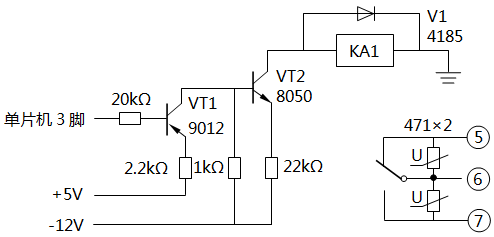

圖2是一種繼電器常開、常閉觸點開關輸出電路，溫控器的控制信號由單片機的3腳輸出。當輸出為高電平“1”時，三極管VT1及VT2都不導通，繼電器KA1不動作；當3腳為低電平“0”時，三極管VT1及VT2導通，繼電器KA1動作，常閉觸點NC斷開，常開觸點NO閉合，從溫控器的端子5、6、7輸出常開、常閉觸點信號。與繼電器觸點并聯的471壓敏電阻，起消火花作用。
圖2 繼電器常開、常閉觸點開關輸出電路
繼電器觸點開關輸出電路常作為主輸出，用于位式控制或時間比例控制，還可作輔助輸出的控制或報警輸出。用于位式控制時，繼電器觸點的通、斷信號就可直接或間接地控制電加熱電源的通和斷。位式控制控溫效果差，現大多采用時間比例控制來調整電加熱的功率。單片機的時間比例輸出是一個方波信號，其周期等于控制周期，通常為0.5-4s。輸出值大小正比于方波的占空比，且占空比是可調的，還可在0-100%之間任意給定輸出限制值，繼電器觸點的輸出受控于人工智能控制的輸出信號。
