1、衡量電纜的絕緣水平電壓定義
10kV電纜絕緣水平常用幾個電壓值來衡量-U0/U(Um)，如6/10(12)；8.7/10(12)。昌暉儀表在本文解讀如何理解這幾個電壓數值的含義：
◆U0為電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；(相電壓)
◆U為電纜設計用的導體之間的額定工頻電壓；(線電壓)
◆Um為設備可使用的“最高系統電壓”的最大值。(線電壓)
大家常說的系統10kV是指線電壓。即U=10kV ；那么相電壓U0=U/1.732=10/1.732=5.77kV，取整數為6kV；Um指系統的最高電壓，其定義為：在正常運行條件下，在系統的任何時間和任何點上出現的電壓的最高值。不包括瞬變電壓，比如，由于系統的開關操作及暫態的電壓波動所出現的電壓值。Um的定義就是穩態(持續)最高工頻電壓(線電壓)。
2、10kV系統值為多少?
10kV系統的最高持續電壓發生在什么情況下呢？發生在單相不接地系統中某一相接地故障時，系統持續運行，且甩負荷空載情況下。如在線路故障期間，負荷側斷路器首先開斷，電源側斷路器開斷前，線路則仍處于接地故障，此時線路的非故障相過電壓倍數為：單相接地時過電壓倍數X甩負荷過電壓倍數=1.732x1.15≈1.99。所以10kV系統的Um值定為12kV。
3、10kV系統電纜絕緣電壓值如何選取？
國家標準GB/T12706.2-2008將輸配電系統劃分為A/B/C三類，同時給出了三相系統電纜的推薦值
①A類：該類系統任一項導體與地或接地導體接觸時，能在1min內與系統分離；
②B類：該類系統可在單相接地故障時作短時運行，接地故障時間在任何情況下不允許超過8h(10kV系統)，任何一年的接地故障的總持續時間應不超過125h；
③C類：包括不屬于A類B類的所有系統。

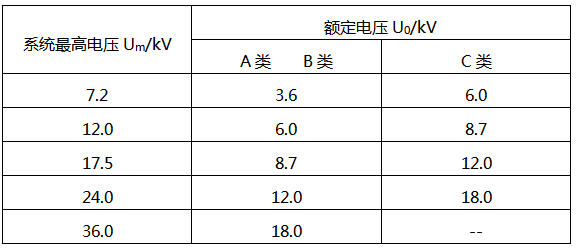

表1 國家標準推薦的U0電壓值
《電力工程電纜設計規范》 GB50217-2018 規定：①中性點直接接地或經低電阻接地系統，接地保護動作不超過1min切除故障時，不應低于100%的使用回路工作相電壓；②對于單相接地故障可能超過1min的供電系統，不宜低于133%的使用回路工作相電壓；在單相接地故障可能持續8h以上，或發電機回路等安全性要求較高時，宜采用173%的使用回路工作相電壓?！?/span>
所以，對于中性點直接接地或經低電阻接地系統，電纜最低的絕緣電壓等級6/10(12)kV。對于單相接地故障可能超過1min的供電系統，最低相電壓為6×1.33=7.98kV，根據表1中的電纜推薦電壓等級，選用8.7kV比較合適，故可選用8.7/10(12)kV。
供電部門為了保證留有裕量，通常選用8.7/15kV電壓等級電纜。
作者：盛小偉
以下談?wù)剛€(gè)人看法，先不去討論8.7/10(12)kV、8.7/15(17.5)kV產品是否有差異，僅就一些經驗簡單分享：
1、考慮系統接地方式(10kV不接地)、如果是國網項目、比如新建環網柜或者開關站(開閉所)電源引自變電站10kV側一般是采用8.7/15kV等級；如果是滿足網架結構(單環網、雙環網)，環網柜或者開關站(開閉所)之間聯絡的電壓也建議采用8.7/15kV等級保證統一標準；包括用戶10kV專線如果引自變電站10kV側也建議采用8.7/15kV等級；
2、如果用戶采用架空線(供電半徑大)下火、末端環網柜或者開閉所饋線兩側電纜終端均以接地、如文章《如何選擇10kV電纜電壓等級》所說：在正常運行條件下，在系統的任何時間和任何點上出現的電壓的最高值，不包括瞬變電壓。比如，由于系統的開關操作及暫態的電壓波動所出現的電壓值，故可選用8.7/10(12)kV等級合適。
3、隨著智能電網和配電網《十四五電力規劃》推進、供電網格、單元更加清晰、通信網絡更加完善、對電網調度更加敏捷，避免一些過電壓情況的存在，屆時個人認為采用8.7/10(12)kV等級也比較合適。
