云南燃二化工有限公司采用發生爐煤氣為窯爐燃料，正常工作狀態下窯爐爐膛負壓在-20~100Pa范圍內。膛負壓是反映燃燒工況穩定與否的重要參數，是煤氣窯爐安全運行的重要控制和監視參數。爐內燃燒工況一旦發生變化，爐膛負壓隨即發生相應之變化。當煤氣窯爐的燃燒系統發生故障或異常時，爐膛負壓最先出現變化，其次才是其他參數的變化。若爐膛負壓過大，將導致引風機電耗、不完全燃燒損失、排煙熱損失均增大，甚至使燃燒不穩定甚至煤氣熄火；若爐膛負壓過小或爐膛正壓，將出現爐膛間隙處往外冒火或飛灰，導致工作環境惡化甚至危及設備安全。因此，監視和控制爐膛負壓對于保證爐內燃燒工況穩定，分析爐內燃燒工況、煙道運行工況和某些事故的原因均有極其重要的意義，故應保持爐膛負壓在正常范圍內。

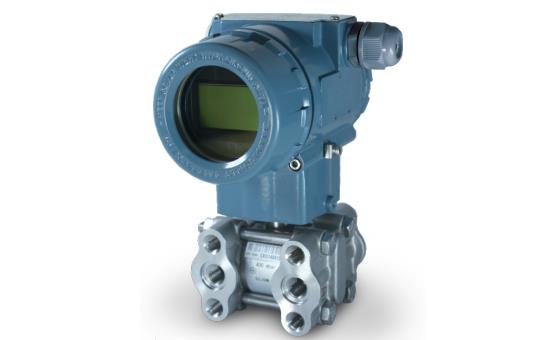

爐膛負壓測量選用云南昌暉儀表制造有限公司生產的量程為-20~100Pa 高精度小量程YR-ER102-CA00ABNN211NNC單晶硅微差壓變送器，在持續工作三年后變送器(精度±0.1%；高穩定性：參考精度×Span/3年)和溫度漂移(-20～+65℃時總影響量為：±(0.15×TD+0.05)%×Span；每10℃之間±0.16%×Span(TD=1時))送計量測試研究研究檢定，其精度和穩定性技術指標均與羅斯蒙特和橫河產品媲美，昌暉單晶硅微差壓變送器過硬品質贏得客戶高度認可。
1、將變送器穩定性和低溫度漂移作為選用爐膛負壓測量變送器的首要考核指標
目前國內眾多變送器生產廠家選型資料均標注變送器精度，高精度并不完全代表高品質，用戶僅從產品外觀和產品說明書均無法識別產品質量好壞，美國羅斯蒙特3051系列變送器和日本橫河EJA系列變送器以其高穩定性和數年內極低溫度漂移占領我國壓力變送器高端市場，高穩定性和低溫度漂移是這些單位變送器標志特征。從國內數千企業爐膛負壓變送器現場運用反饋情況來看，無論使用單位用何種品牌或產地的壓力變送器測量爐膛負壓，除考慮變送器量程和精度外，壓力變送器穩定性和低溫度漂移才是決定爐膛負壓變送器能否長期可靠工作的決定性因?qū)λ?/span>，也是選用爐膛負壓變送器品牌的首要因素。
2、爐膛負壓測量選用差壓變送器還是壓力變送器
①過去國內受變送器生產技術和成本制約，生產穩定性好的1kPa一下小量程壓變送器是廠商共同的技術攻關課題，這階段基本上推薦大家選用差壓變送器測量爐膛負壓。
②現在我國壓力傳感器和信號處理技術水平大幅提升，國內不少?gòu)S家直接使用國外高性能壓力傳感器生產出高穩定性小量程壓力變送器，在實際應用中用單晶硅微差壓變送器維護量?jī)H有用差壓變送器測量爐膛負壓的幾分之一，昌暉儀表制造有限公司建議大家采用0.1%精度高穩定性單晶硅微差壓變送器測量爐膛負壓。
3、爐膛負壓變送器量程確定
鏈排鍋爐、循環流化床鍋爐、燃?xì)忮仩t等鍋爐設備在燃燒過程均要求負壓運行，煤粉爐和燃?xì)忮仩t隊對爐膛負壓保護的要求較為嚴格，循環流化床鍋爐對爐膛負壓保護的要求相對較低。爐膛負壓變送器量程按照鍋爐設計要求和使用單位對于爐膛負壓保護定值要求確定。
附：國家及行業關于爐膛負壓保護定值的有關規定
①《電站煤粉鍋爐爐膛防爆規程》規定：爐膛瞬時承受壓力不小于-8.7KPa～+8.7KPa。
②《電力鍋爐監察規程修訂說明》寫明“動作值應通過試驗確定，作為試運行階段的初始值，動作值可取＋1.5kPa和－0.75kPa。”
③《防止電力生產重大事故的25項重點要求實施細則》規定：爐膛壓力高、低保護定值的確定應綜合考慮爐膛防爆能力和鍋爐正常燃燒要求。
怎樣安裝爐膛負測量變送器
①如果用微差壓變送器測量爐膛負壓，爐膛負壓應接在微差壓變送器低壓側(L腔)，正壓側(H腔)測量大氣。在微差壓變送器使用過程中必須保持爐膛負測量微差壓變送器壓側始終處于穩定平靜大氣環境中，一般不需要維護，儀表工可以視其為隱形儀表。若微差壓變送器正壓側空氣流動、波動或負壓側被堵塞均造成測量誤差，莫名增大儀表工維護量。
②爐膛負壓變送器安裝位置盡量高于取壓點2-3米且無震動場合(震動會導致變送器漂移)。如果負壓測量變送器安裝位置低于取壓點，使用中會積水或有雜質堵塞導壓管，在使用過程中或停爐后再投運時需要人工經常排水或疏通管道處理，不然無法準確測量。
③爐膛負壓變送器(型號為YR-ER102-CA00ABNN211NNC)應盡量選擇安裝在溫度梯度和溫度波動小、電磁干擾小、便于維護的地方，同時要避免振動和沖擊。
