低壓配電線路導體截面積選擇匯總
1、相導體導體截面積選擇的技術條件
①導體的載流量，不應小于線路計算電流。
②線路電壓降應滿足用電設備和照明燈正常工作及啟動時端電壓要求。
③應滿足線路故障防護要求。
④應滿足短路動穩定和熱穩定要求。
⑤導體的最小截面積應滿足機械強度要求。
⑥供給長時間穩定負荷的線路，按經濟電流密度選擇導體截面積
2、N導體導體截面積選擇的技術條件
①下列情況之一者，N導體截面積S應等于相導體截面積Sph：
a、單相兩線制線路；
b、三相四線制線路，銅芯≤16mm2，鋁芯≤25m秒；
c、三次諧波含有率＞15%,但≤33%.
②三相四線制線路，符合下列全部條件，SN可減小，但不得小于Sph的50%：
a、銅芯＞16mm2，鋁芯＞25mm2；
b、N導體的電流(含諧波導致的電流)小于其載流量；
c、N導體已設置了過電流保護。
③三次諧波含有率＞33%，使N導體電流大于相導體電流，當N導體和相導體等截面積且同一電纜內或敷設在同一管、槽內時，應按N導體電流選擇相導體和N導體截面積。
3、PE導體截面積選擇的技術條件
①滿足故障防護自動切斷電源條計。
②能承受保護電器切斷時間內預期故障電流引起的機械和熱應力。
③PE導體截面積SPE應按下列要求之一選擇：
a、
b、當Sph≤16mmm2時：SPE=Sph；當Sph＞16mm2時：SPE≈1/2×Sph。
④PE導體不與相導體同在一外護物內，其最小截面積SPE要求：
a、有機械防護時：銅2.5mm2，鋁16mm2；
b、無機械防護時：銅4mm2，鋁16mm2；
4、PEN導體截面積選擇的技術條件
①應滿足PE導體和N導體兩者的所有功能要求。
②PEN導體不能裝設在用電設備、照明燈具、插座的終端回路；也不得用于火災危險和爆炸危險環境。
③固定的電氣裝置的PEN導體截面積不得小于：銅：10mm2；鋁：16mm2。
④敷線的鋼管、槽盒等金屬外護物不應用做PEN導體。
⑤外界可導電部分(水管、鋼構件等)嚴禁用做PEN導體
5、保護聯結導體截面積選擇的技術條件
①接到總接地端子的保護聯結導體：
a、截面積不應小于裝置內最大PE導體的一半，且不小于：銅為6mm2，鋁為16mm2，鋼為50mm2。
b、上述保護聯結導體截面積不必超過銅25mm2或其他材料的等效截面積。
②輔助聯結用保護聯結導體：
a、兩個外露可導電部分的保護聯結導體不應小于較小的PE導體的電導；
b、外露可導電部分和外界可導電部分的保護聯結導體不應小于PE導體截面積的一半具有的電導；
c、輔助聯結用保護聯結導體和兩個外界可導電部分間聯結導體最小截面積應符合PE導體④要求。
6、接地導體截面積選擇的技術條件
①接地導體應符合TT系統的PE導體截面積要求。
②接地導體的截面積不應小于：銅6mm2；鋼50mm2。
③兼做防雷的接地導體的截面積不應小于：銅16mm2；鋼50mm2。
④接地導體不應采用鋁材。
⑤埋入土壤內的裸接地導體的截面積不應小于：
a、銅帶50mm2，厚度不小于2mm；
b、水平安裝圓銅線50mm2，僅用于電擊防護的，可為25mm2；
c、熱鍍鋅鋼：扁鋼90mm2，厚度不小于3mm，水平安裝的圓鋼：直徑 10mm。
保護導體示例
為了正確分辨配電系統中各種保護導體不致引起混淆，準確把握和分清哪條連線屬PE導體，哪條屬總等電位聯結的保護聯結導體和輔助等電位聯接導體，以圖形實例形式予以界定，示例于圖1中，圖中未標示載流的相導體和N導體。

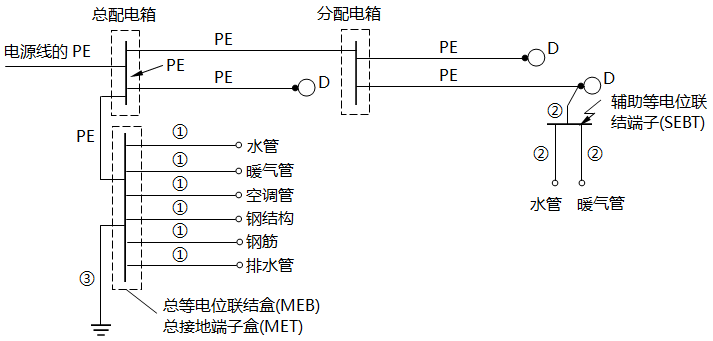

圖1 PE導體和保護聯結導體示例(圖例說明：①為接到MEB(或MET)的保護聯接導體；②為輔助聯結的保護聯結導體；③為接地導體；D為防雷擊Ⅰ類的用電設備，與設備外露可導電部分接地端子)
