絕緣電線、電纜主要考核短路熱穩定要求，對于母排則應考核熱穩定和動穩定。
1、對于持續時間不超過5s的短路，短路電流持續時間t可近似地用公式
表述；或?qū)w截面積應符合公式
的規定。說明：在公式

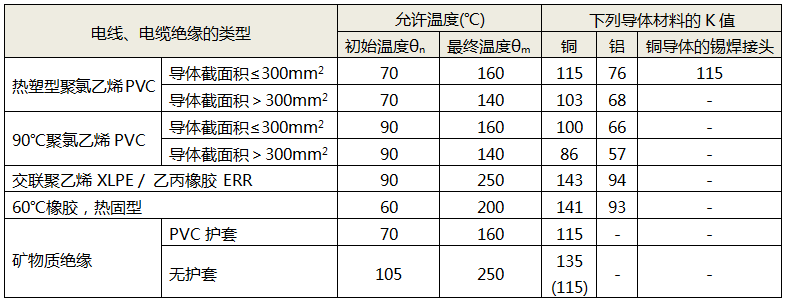

和公式中：t為短路持續時間，s；S為導體截面積，mm2；I為預期短路電流，交流方均根值，A；K為和導體材料的電阻率、溫度系數、熱容量以及相應的初始溫度和最終溫度有關的系數，其值列于表1。表1 導體的K值
注：括號內的數字用于容易被觸摸的無護套電纜。
2、持續時間t＜0.1s時，校驗電線、電纜截面積應計入短路電流非周期分量的影響。
①對于交流50Hz的配電系統，t＜0.1s就是在小于5個周期內切斷，這種情況下，短路電流的非周期分量所占比例較大，如按周期分量有效值計算將引起較大誤差。
②t＜0.1s的情況，實際應用十分廣泛，當前應用最多的斷路器，主要是用瞬時過電流脫扣器作短路保護，其動作時間多在10-30ms；采用熔斷器時，當短路電流超過熔斷體額定電流16-20倍及以上時，其熔斷時間t也將小于0.1s。
③持續時間t＜0.1s時，電線、電纜的截面積應符合公式
的要求。說明：在
公式中：I2t為保護電器的“允許通過的能量”值，簡稱“允通能量”，也稱“焦耳積分”，單位為A2·s，對于熔斷路，其I2t值由該產品標準規定；對于斷路器，該值由制造廠提供。④對于母線槽，公式
和公式中的(KS)2，應采用母線槽的額定短時耐受電流Icw和額定短時耐受時間tcw作為母線槽的耐受短路強度的指標參數。公式
和公式中的(KS)2系導體的焦耳能量，或?qū)w的最大耐受能量，母線槽的焦耳能量(KS)2可視為與耐受能量(
)等同，寫成公式：
，公式中：Icw為母線槽的額定短時耐受電流，A；tcw為母線槽的額定短時耐受時間，通常取tcw=1s，s。對于母線槽，按公式
，短路熱穩定要求的公式和公式變換如下：
需要特別注意的是，公式
中的Ik和tk，就是公式中的I和t，這里為了同公式中的I2t有所區別，而改符號。延伸閱讀
