在低壓配電設計中，現在對于浪涌保護器(SPD)及其專用保護裝置的標注和畫法，都比較規范統一了。那有沒有遇到要求標注浪涌保護器連接線規格的情況？或者說，設計師有沒有責任要標注清楚各類浪涌保護器連接線規格？本次就此簡單分析下。



在《建筑物電子信息系統防雷技術規范》GB50343-2012中這樣規定：
6.5.1電源線路浪涌保護器的安裝應符合下列規定：
①電源線的各級浪涌保護器因分別安裝在線路進入建筑物的入口、防雷區的界面和靠近被保護設備處。各級浪涌保護器連接導線應短直，其長度不宜超過0.5m，病固定牢靠。浪涌保護器的接地端應以最短距離與所處雷區的等電位接地端子板連接。配電箱的保護接地線(PE)應與等電位接地端子板直接連接。
②帶有接線端子的電源線路浪涌保護器應采用壓接；帶有線柱的浪涌保護器宜接采用接線端子與接線柱連接。

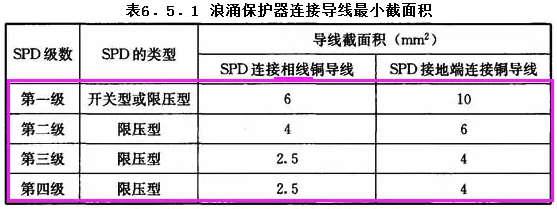

③浪涌保護器連接導線最小截面積宜符合表6.5.1的規定。



明確了SPD連接導線的最小截面要求，接地線比上引線大一個規格。

根據《建筑物防雷設計規范》GB 50057-2010的規定：

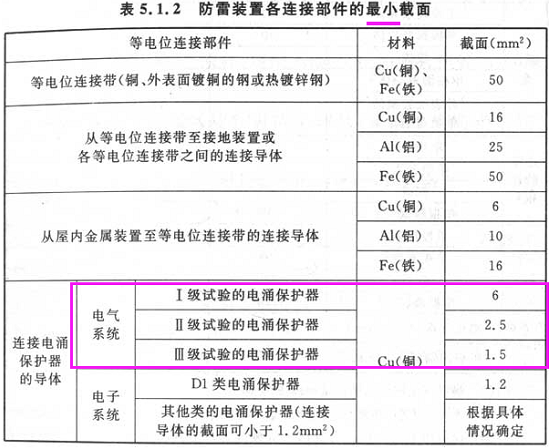

5.1.2 防雷等電位連接各連接部件的最小截面，應符合表5.1.2的規定。連接單臺或多臺Ⅰ級分類實驗或D1類電涌保護器的單根導體的最小截面，尚應按下式計算：Smin≥Iimp/8，公式中Smin為單根導體的最小截面(mm2)；Iimp為流入該導體的雷電流(kA)。



根據上表，也規定了SPD連接線的最小截面，注意是最小要求，這個最小截面要求小于GB50343的最小要求。因此還應按式5.1.2根據流入SPD連接線的雷電流進行計算確定。而實際流入某個SPD的雷電流是多少呢？按照各類規范和文獻的分析計算，這與浪涌保護器(SPD)的安裝位置，該處的分流系數，建筑物引下線與各類聯結管道數量等等因素，都有復雜關系。

如果計算不準，那就推薦按照配四手冊選定：
(6)浪涌保護器的連接線和接地線導體截面。浪涌保護器的上引連接線和接地線一般采用多股銅線，其連接導體的最小截面積在GB50057-2010中已對IEC標準所推薦的最小截面積做了適當修改，按連接至電氣或電子系統以及不同的試驗類別的電涌保護器，其每相SPD連接導體最小截面積的規定見表13.9.2。
連接單臺或多臺Ⅰ級分類試驗或D1類電涌保護器(如“3+1”接線中，連接于N-PE導體之間的SPD的連接線和接地線）時，其單根連接導體最小截面積尚應按式(13.9-1)估算，并按大于等于計算值得最接近標準截面積選擇。
注：鑒于不同的國內外相關技術標準對浪涌保護器的連接線和接地線截面的規定不盡相同，為偏于安全計且考慮上述連接線的使用量很少，其導線截面積宜適當加大；手冊建議參照下表13.11-19確定。

表13.11-15的截面是偏安全的，畢竟第二類防雷建筑物的雷電流幅值也才150kA，前提是得選對每個SPD浪涌保護器的參數。

那么設計圖紙中，到底需不需要標記SPD浪涌保護器連接線規格呢？如果不標，生產廠家自己準確解決了這個問題？

作者：設計傳幫帶
