目前很多企業存在罐根閥、緊急切斷閥、金屬軟管、工藝操作閥混用，安裝不規范等問題，關于這幾類閥門的布置也一直存在很多誤區和爭議，罐根閥可以當作緊急切斷閥嗎？是不是緊急切斷閥一定放在罐根呢？金屬軟管和緊急切斷閥哪個在前哪個在后呢？工藝操作閥是否可以同時兼做緊急切斷閥呢？等等等等，那么本文結合個人多年工作經驗，和大家一起探討下罐根閥、緊急切斷閥、金屬軟管、工藝操作閥應該如何布置，并就此類閥門的選型規則進行分享，幫助我們走出誤區，答疑解惑。

現在很多設計單位和企業都比較困惑的是，在儲罐罐根的進出口管道中，關于罐根閥、緊急切斷閥、金屬軟管(大拉桿)等相互之間的布置，到底有沒有一定的布置順序呢？今天我就來探討一下罐根管道的閥門布置問題。在對該問題進行深入探討之前，需要明白各種閥門和金屬軟管的主要功能，讀懂了這些就能大大有助于理解文中后續部分的思路。

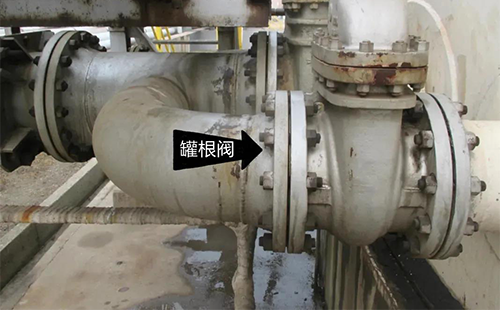

1、罐根閥
罐根閥，顧名思義就是安裝在罐根的第一道閥門，這里的罐根閥并非說的是閥門類型，而是根據位置衍生出來的一種專用叫法，即不管是什么類型的閥門(包括緊急切斷閥)，只要安裝位置處于罐根，都可以稱為罐根閥。



罐根閥由于是緊挨著罐壁法蘭的第一道閥門，其主要功能在于實現罐設備本體和連接管道的物理隔離，并且這種隔離一般是在非突發性事故狀態下，為了檢修或者其他目的而進行的主動性隔離，其在儲罐正常運行中是保持長時間開啟狀態，只有在罐本體檢修、管線維修或者需要隔離物料時，罐根閥才進行關閉操作。

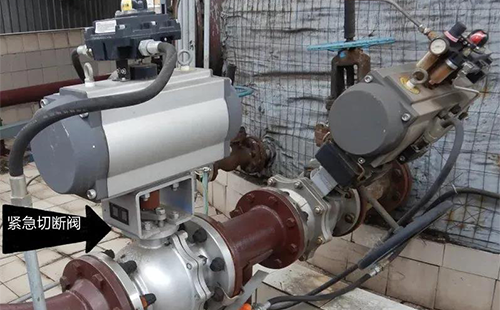

2、緊急切斷閥
緊急切斷閥，這里的緊急切斷主要就是指聯鎖報警或事故狀態下，對儲罐進出口管線的物料進行的一個緊急切斷操作。



目的有兩個，其一是維持儲罐本體的物料在一個極限范圍之內，其二是當罐區周邊發生火災時或管道泄露時，及時隔離儲罐與外界的連通，保護儲罐免受外界的不利影響。所以關于緊急切斷閥，我們需要知道他的兩個特性，第一，非正常狀態下才啟動，也就是說，在儲罐正常進出物料中，緊急切斷閥是保持開度狀態的。第二，緊急快速切斷，換句話說，該閥只能用于完全切斷，不能用于調節。工藝操作需要調節的話，只能再另外安裝一個供調節用的閥門。

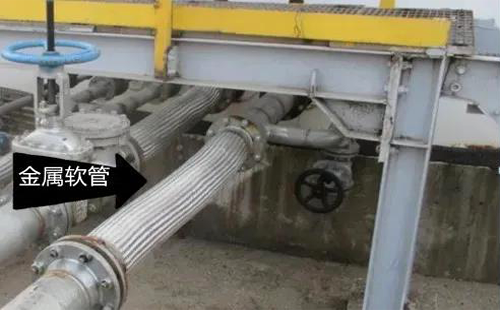

3、金屬軟管
金屬軟管，罐區采用金屬軟管，其本質是柔性設計的替代產物，在《GB50160-2018石油化工企業設計防火標準》第6.2.25條中，明確提出了儲罐的進出口管道應采用柔性連接。在條文說明中，其主要的目的是為了解決儲罐和管道的不均勻沉降問題，也就是說，金屬軟管的使用純粹是不得已而為之的策略，是為了解決儲罐和管道的不均勻沉降問題，避免因沉降位移差而造成局部應力過大，破壞管道和設備的完整性。

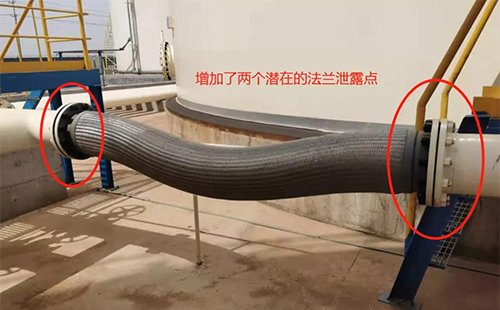

但同時其付出的代價就是管道結構的不連續，在一定程度上削弱了管道的整體強度，增加的兩個法蘭接口也成了兩個潛在的泄漏危險源。所以，關于金屬軟管的使用，其本質目的就是以犧牲部分強度為代價來?yè)Q取不均勻沉降造成的位移補償。

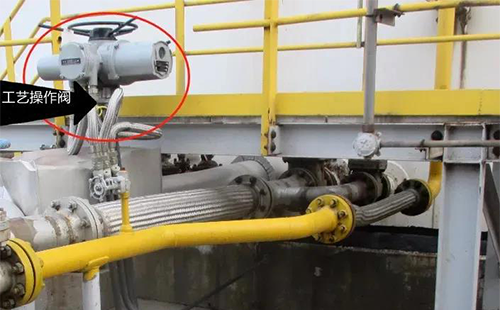

4、工藝操作閥
工藝操作閥，之所以再額外增加這個工藝操作閥，也是企業罐區現場作業流程中不可缺少的一環，這個工藝操作閥可以是手動的，也可以是遠傳遙控的，其主要作用就是在儲罐進出物料的日常運行中，需要頻繁的開關操作進行物料的輸送和切斷。



關于工藝操作閥能不能兼做緊急切斷閥呢？這個要根據具體問題具體分析，因?yàn)闋可娴街卮笪ｋU(xiǎn)源、SIS系統、以及SIL評估和SIL定級等，本文不再展開討論。

明白了以上幾個部件的作用和特性，我們就可以繼續進入正題環節，我們按照從罐根開始向外擴展的順序來一一解析。

如果我們把罐根閥設計為常開的閘閥，有朋友就問了，如果我把緊急切斷閥放在罐根呢，因?yàn)榫o急切斷閥也是保持常開狀態的，所以放在罐根貌似也沒問題吧？

這個問題我們可以從反面去探討，緊急切斷閥一般都是聯鎖機構，如果構成重大危險源的話，還要進入SIS系統，另外這種緊急切斷閥都帶有執行機構，如電動、氣動或液動等，并且還要具有FC(故障關)功能。帶著這么多功能附件的緊急切斷閥，其本身的故障率也就大大增加了，所以一旦發生故障，由于緊靠罐根的緣故，是無法下線檢修的，除非清罐。但是如果發生故障的緊急切斷閥恰好位于物料出口管道的話，清罐也無法實現，因?yàn)榈沽系墓艿辣欢滤懒恕Ｋ詭?lián)鎖功能的緊急切斷閥是不建議設置在罐根的。因?yàn)檫@并不是一個最優方案，緊急切斷閥完全可以不必放在罐根，而且在滿足安全要求的情況下，能避免出現上述不必要的問題。

擴展知識
罐根閥的選型，最基本的選型原則就是穩定可靠故障率低，罐根閥的狀態通常為常開，也就是說當一個閥門保持常開狀態時(周期可達幾年)，依然可以保持功能完整，具備隨時關閉的能力。

我們以常用的三種閥門類型：閘閥、蝶閥和球閥做對比：

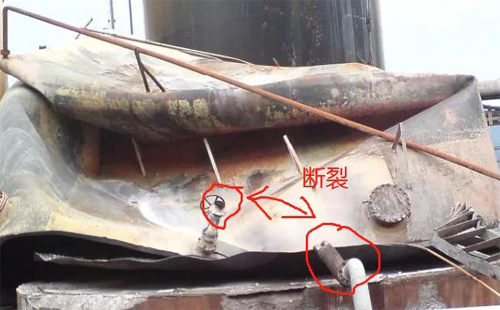

將金屬軟管放在緊急切斷閥之前，除了增加了兩個潛在的泄露源之外，還有一個更為嚴重的隱患問題，那就是在事故下結構完整性的問題，典型的就是周?chē)牧魈驶饚?lái)的危險因素。這個要從金屬軟管本身的結構說起了，金屬軟管一般內層采用波紋管，外層采用鋼絲網套組成，在常溫下保持一定的強度沒有問題，但是一旦處于火災的烘烤之下，這種結構并不耐火，持續高溫下，其強度和結構完整性大大降低，直至泄露失效。

所以，將金屬軟管放在緊急切斷閥之前個人建議是不可取的，存在一定的安全隱患。
