論文首先闡述了石化企業儀表檢修項目的特點，分析了影響儀表檢修項目管理的幾個因素。針對檢修項目管理的影響因素，運用項目管理的理論知識和方法，對石化企業儀表專業檢修項目中的施工計劃書、大檢修工作包、項目排程、統籌圖和檢修規范如何編制進行了說明。然后找出關鍵路徑和關鍵點，對其進行分析闡述，在最后提出具體的管理應對措施。

石化企業裝置在經過長周期的生產運行后，為了徹底消除長期運行積累的設備隱患，進一步達到節能降耗、生產優化的目的，必須3~5年進行一次大檢修。檢修內容包括所有設備的檢查、重點設備的檢修以及技術改造，大檢修涉及到各個專業的檢修，所以時間緊、項目多，如何按時優質高效地完成檢修項目，是每個企業期盼的最終目標。石油化工企業具有連續性生產、高溫高壓、易燃易爆以及有毒有害等特點，由于石化企業裝置自動化水平高，儀表設備在石油化工生產中擔任著檢測、控制與信息傳遞的任務，所以角色極為重要，一旦儀表設備發生故障，會給企業造成極大的生命及財產損失，后果不堪設想。

對于儀表專業而言，化工裝置現場檢修更具有作業環境復雜、管線控制儀表復雜多樣、數目巨大、控制邏輯多以及控制系統復雜等特點。由于工期緊、多工種交叉作業、特種作業多以及風險高等特點，并且在作業過程中，存在許多不可控的影響因素，所以石化企業大檢修儀表設備檢修項目的有效管理是石化企業長周期安全運行、實現企業創效的保障。

大檢修儀表檢修項目分析
1、儀表專業項目檢修的特點
①石化企業大檢修的特點
石化企業裝置加工工藝極其復雜，而設備必須長周期安全平穩運行才能保證企業效益最好，所以石化企業面臨著裝置自動化水平高、設備精密度高、工作強度大、高溫高壓以及介質易燃易爆、腐蝕性強的工作環境，在實際生產工程中必須定期地對設備進行停工大檢修。石化企業停工大檢修通常都具有檢修項目多、工期短以及危險程度高等特點。

②儀表專業檢修項目的特點
石化企業工藝復雜程度決定了裝置的設備管線控制儀表復雜多樣、技術要求高，數目巨大，控制邏輯多，控制系統復雜，涉及到常規的生產控制系統DCS、PLC，還有在DCS、PLC之外單獨設置的安全儀表系統ESD或SIS系統。所以存在工期緊、多工種交叉作業、特種作業多、風險高等特點，并且在作業過程中，存在許多不可控的影響因素，比如檢修隊伍技術素質不高、某些檢修項目跨專業需要多工種配合以及檢修進度受工藝檢修進度的制約等。

2、儀表專業檢修存在的問題
①管理方面的問題
石化企業先進的檢修理念沒有深入人心，所以主要還是以故障檢修為主；部分負責檢修管理者缺少項目專業管理理論知識，大檢修工期不合理壓縮，對于檢修項目全局觀念不強，人員配置不合理，檢修進度把控不嚴格；部分檢修技術人員水平有限，檢修計劃的編制漏洞很大，項目漏報對整個檢修工程考慮不周，沒有統籌計劃，過修失修問題嚴重，買來的備品備件不足或者型號不對；檢修管理結構不合理，作業人員安全培訓不到位，材料上報審批不及時，承包商選擇不謹慎，承包商作業管理不嚴，導致整個檢修沒有條理，十分混亂。

②作業人員的問題
在實際的檢修過程中發現，參與檢修的一線作業人員與檢修小組管理人員都沒有接受過相關的項目管理知識的學習，對項目管理知識了解很少，對檢修項目的整體進度把握不夠，影響了整個檢修項目的管理水平。部分檢修小組長缺乏責任心和現場管理經驗，沒有嚴格按照檢修項目推進。

而在檢修過程中又經常臨時增加作業內容，隨意調遣檢修小組組員，耽誤了正常的檢修計劃，造成部分檢修項目一拖再拖，最后加班加點突擊完成，檢修質量不高、人員情緒大。由于管理人員獎罰不明，多干和少干的勞動報酬差距不大導致部分檢修小組怠工，最終導致整個檢修效率低下，工作拖沓。部分承包商作業人員為承包商臨時招聘的檢修人員，他們對檢修項目不熟悉，作業知識不夠充足，安全意識淡薄，部分作業人員責任心不夠，消極怠工，或者得過且過對檢修質量要求不高，態度懶散等，這一系列問題反映了檢修作業人員方面存在的問題。

石化企業儀表專業檢修項目管理
針對以上在儀表專業大檢修過程中存在的問題，以某石化公司十幾年來儀表專業大檢修項目為例進行應用研究、探討。為了高質量完成2019年卓越大修任務，實現公司4年一修的目標。某公司和二級單位總結歷年大檢修的經驗教訓，運用各種科學工具和軟件到大檢修項目管理中，前期做了大量的調研、人員培訓、計劃編制排程、材料上報等準備工作，在歷時50天的大檢修中取得了良好的檢修效果。

1、項目計劃書的編制
設備檢修是為了消除設備缺陷和隱患，恢復和保持設備固有的性能而采取的措施，設備檢修以檢修安全為前提，統籌考慮質量、進度和成本，原則是：該修必修，修必修好。讓設備檢修為設備的長周期安全平穩運行提供技術支持，為企業經營目標的實現提供保障。

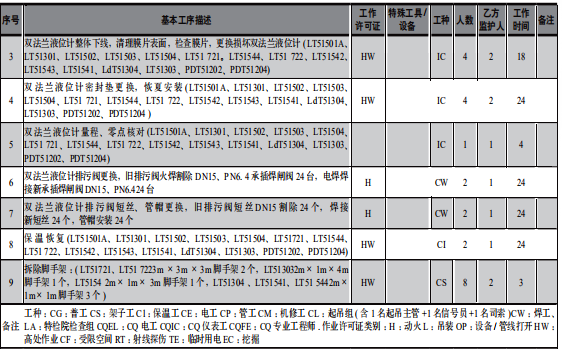

檢修項目計劃書是為了檢修項目的順利實施而編制的合理周密的計劃，儀表專業大檢修必須對裝置涉及的每一臺儀表設備及其配套設施進行檢修，并且根據設備平時運行的技術狀況，結合日常維護中出現的一些故障現象，該換配件的換配件，該修理的修理，專業技術人員在大檢修前一年逐步制定檢修項目計劃書。并與區塊負責人溝通、確定檢修的具體項目、所需材料配件、費用預算、項目負責人、檢修單位以及檢修方式等。見表1，為某石化企業大檢修工作計劃書局部內容。



2、檢修項目科學工具的運用級
①統籌圖的編制

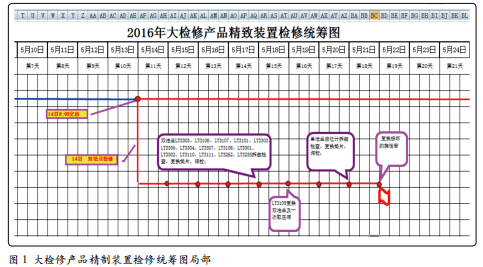

統籌圖是以日期為橫軸，檢修內容為縱軸，在這個坐標上合理地插入本專業的檢修項目，按照不同的裝置檢修進度，合理地安排本專業的檢修項目內容，制定本專業對應的專業檢修統籌圖，以某石化公司產品精制裝置儀表檢修統籌圖為例說明，如圖1所示。

②工作包的編制
在大檢修開始前一年的時間里儀表專業的主要工作就是編制工作包，工作包內容包含詳細工作計劃書、材料&機具清單、設備圖、質量驗收檢查表、作業許可&安全風險分析（JSA）、檢維修規程、技術方案、定力距值以及照片&模型等相關內容，只有做好前期詳細的各種計劃準備工作，大檢修才能保質保量、按節點完成。

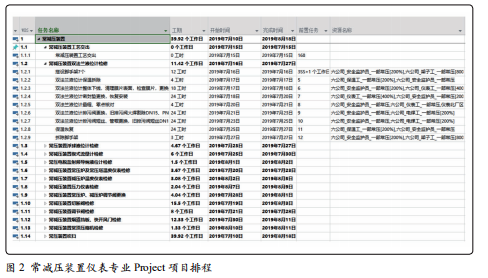

在2019年的大檢修中引進杜邦先進管理工具，運用了Project項目排程軟件，對所有裝置的每個項目按照時間節點和工序進行排程，在排程中對每個項目的檢修步驟、材料機具、人員分配進行了詳細的編制，在檢修過程中精準指導，確保了項目的精細化管理。以某石化公司產品常減壓裝置儀表專業檢修排程為例說明，如圖2所示。



③魚骨圖的編制

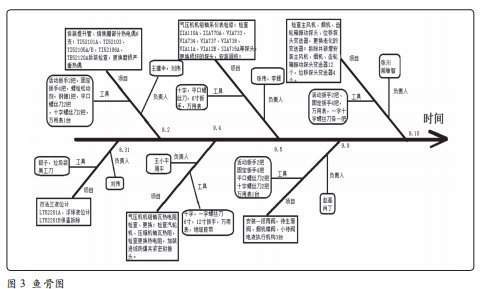

以檢修項目先后順序的時間節點為主魚骨，以具體的每一個項目為副魚骨，具體檢修內容、檢修負責人、所需材料及工具為副魚骨的魚刺制作大檢修項目的魚骨圖。用魚骨圖與統籌圖相結合的方式把控檢修進度，嚴格按照統籌圖和魚骨圖的安排進行大檢修項目的實施。以某石化公司部分檢修項目魚骨圖為例說明，如圖3所示。



3、大檢修項目存在的安全隱患分析及控制措施
①檢修前作業分析及控制措施
根據各個檢修項目內容，以檢修小組為單位，大家一起討論，分析作業現場可能存在的不安全因素，制定消減措施，填寫每個檢修項目的危害因素識別表（JSA），技術人員及檢修組長審核驗收。比如現場是否存在高溫、高壓、有毒有害、易燃、易爆以及是否有交叉作業等。對于PLC、DCS、SIS和ESD控制系統的檢修，在更換模塊和卡件之前，一定要備份好原始數據，嚴格按照系統要求檢維修。

為了規范石化企業檢維修作業，嚴格把控安全質量關，石化企業檢維修實行作業票制度，作業票制度里面包含了作業內容及范圍、作業時間及施工單位、風險因素與控制措施以及勞保護具情況，作業票要求施工方辦理，通過裝置屬地領導、專業技術人員、監理人員層層簽字確定才能生效。每項作業必須要有對應的作業票，對于特種作業，作業票內容風險升級管理，要求更為嚴格。

②檢修過程作業分析及控制措施
針對具體的項目，作業開始前檢修小組人員到達施工現場，分析周圍作業環境是否存在有毒有害介質，是否高溫高壓，是否有交叉作業以及是否存在特種作業等。總結可能從在的風險因素，制定預防措施。比如對于高空作業，系好安全帶，對于高溫作業，戴上防高溫手套，對于受限空間作業，檢測氣體成分，提供換氣設備等 。檢修作業時，作業組長檢查是否辦理好了作業票，每個人的勞保護具使用情況，對本次作業內容的熟悉情況，現場必須有作業票據及風險識別單以及對于可能出現的風險有預防消減措施等。對于不能滿足以上要求的檢修作業立刻讓其停止檢修。

為了更好地對大檢修作業實行監督管理，除了本公司的安全監督部檢查和各專業領導現場檢查檢修情況外，石化企業可以外聘專業的第三方監理公司，請他們到現場巡回檢查作業情況，對出現的不安全行為拍照曝光，并阻止其繼續作業。

對于承包商作業，首先要求承包商具有《石油化工檢維修資質證書》資質評審，以“自動化專業儀器儀表檢維修規程”理論為指導，嚴格遵守石化公司的大檢修管理條例。

對于檢修專業人員在進入檢修現場之前進行三級安全教育，同時要配合石化企業進行檢修區域安全注意事項培訓。施工過程中施工方必須有自己的監理人員在場，自我監督，對于不落實安全管理要求的，立刻停止其作業并進行曝光處罰。

4、大檢修人員安排
石化企業停廠大檢修以總經理為總指揮，把控公司檢修總基調，各個二級單位領導為屬地的最高指揮。儀表專業部門主任為儀表專業檢修的總指揮，各專業隊組為具體裝置的檢修副指揮，以平時裝置運行期間的區塊負責人為檢修組長，按照檢修項目的難易程度及數量安排對應數量的檢修組員。根據對裝置熟悉程度，平時的運行工程師為檢修組的具體項目技術負責人，統一部署，各司其職，對于人員的臨時調整，必須和檢修組長討論，做好工作的交接。

5、大檢修關鍵節點的分析
①裝置關節節點分析
生產裝置在大檢修的關鍵點主要是停工、退料、吹掃設備引線及開工投運。按照工藝加工順序，逐步從原料環節開始一步一步停止生產，將管道內的介質退到全廠的原料罐和污水處理裝置的應急池內。然后再對管道進行蒸汽吹掃，清理干凈管道內的介質，為拆卸檢修提供條件。檢修工作結束后，再按照先工藝順序逐步開工投運。

②儀表專業關鍵節點分析
儀表專業按照裝置停工的順序先后停運相關儀表設備，在工藝吹掃管線的同時安排人員對與工藝管道連接的儀器儀表引線進行吹掃，確保所有引線暢通無阻。利用工藝裝置停工時間進行裝置內的大檢修作業，在裝置開工投運之前必須全部完成檢修作業并投運儀表設備，對重要位置的特殊設備必須強制檢修，并與工藝人員對每一臺現場儀表設備進行聯校，確保DCS 與現場儀表設備銜接無誤，對于重要設備及機組自保系統，SIS和ESD系統，必須單獨連校。檢修規程是把控過程檢維修質量的依據，儀表專業針對不同類型的設備制定了具體的檢維修作業規程，此規程詳細的闡述了每一類設備的具體檢維修操作步驟和技術要求。通過對以上關鍵點的把控管理，大檢修項目可以做到有效的管理。

6、大檢修儀表專業項目進度管控措施
①人員的管控
對于檢修進度的把控主要以人員合理安排為主，讓檢修經驗豐富的人員作為組長，根據裝置大小及檢修項目的多少配備組員。對于技術過硬、責任心強和體力好的人員可以分給自檢項目多的那一組，對于年齡偏大的可以讓其以監理或者技術指導工作為主。人員配置完成后，嚴格按照大檢修項目計劃書和工作包排程節點操作，如果沒有特殊情況，不能輕易變動人員的安排，必須變動的一定要安排好交接工作。

作為小組負責人及專業檢修負責人一方面要加強考核力度，做到獎罰分明，通過考核激發大家的積極性和主觀能動性；另一方面監督項目進展情況，一旦發現某個項目進展緩慢一定與項目負責人及時溝通，找出原因，及時匯報處理。

②材料備件的管控
大檢修材料控制是在項目計劃書編制階段由各個裝置區塊技術負責人分批申報給公司，一層層審批通過，尤其是對特殊配件及進口材料要提前申報。石化企業儀表專業所用設備大多數為進口設備，技術要求很高，造價高，采購周期長，部分材料還需要特殊定制，作為大檢修把關的各專業技術人員，一定要嚴格審核所申報的材料，避免出現漏報和型號報錯情況，造成經濟損失和耽誤檢修進度。一旦審批通過，材料申報人員要定期與材料采購部門溝通，確保大檢修項目開工之前所有材料到位。

③與其他工藝、施工單位配合管控
某些檢修項目必須與其他單位檢修人員協調作業才能完成，對于此類項目在項目確定后與協作方溝通具體的檢修方案，確定施工方案，確立協作方對接人，并給協作方說明項目的檢修規程及工期和質量要求，確定最終檢修方案，希望其他單位能積極配合和相互理解，按時保質保量的完成檢修項目。

④項目進展匯報
以檢修小組為單位，每天統計開工及項目完成情況，向班組匯報進度和需要協調情況，班組每天早會向上一級領導匯報檢修項目的開工情況、完工情況和未開工項目。

部門領導作為總指揮，每周召開一次例會，要求檢修小組組長、班長和技術人員等全部參加，會議通報公司項目的整體進展情況、項目的質量檢查情況和被外聘監理單位曝光的不規范檢修情況，討論解決未開工項目的原因及解決方案。并與公司其他部門聯系協調解決困難及早開工、未開工的項目，按照檢修計劃書內容順利完成大檢修項目。

7、大檢修技術規范管理
編制大檢修項目計劃書的時候就要考慮技術規范的要求，對于不同的設備從材料到施工強度及步驟必須查閱相應的設備檢修規程，在大檢修項目計劃書的編制中要考慮這些因素。

大檢修項目施工過程中，對一些設備打開檢修后要拍照做記錄，拍攝影視資料作為技術資料的一部分歸檔，一般的設備檢修，比如調節閥、變送器、氣缸閥等檢修完成后必須按照實際檢修情況填寫校驗單。在整個設備檢修完成后還需要與工藝人員對每一臺現場自動化設備與控制系統進行聯校，確保DCS 與現場自動化設備銜接無誤，并且按照實際聯校情況填寫校驗單。對于重要設備及機組自保系統，SIS和ESD系統，必須單獨聯校，并且按照控制系統的聯鎖邏輯，有選擇地觸發聯鎖條件，確保系統能正常聯鎖保護。以上所有的檢修單填寫完成后都需要對應的技術負責人簽字確認。

大檢修的收尾技術工作比較零碎，主要以已完工項目統計、質量驗收、儀表聯校和設備投運等為主。對于驗收合格的檢修設備，檢修完成后在設備上掛上“檢修銘牌”，銘牌上面有檢修單位、檢修時間及設備信息等。不論是公司內部檢修小組的檢修項目還是承包商檢修的項目都要資料歸檔，并且建立責任追究制，如果檢修完成后設備正常運行過程中再次出現故障，就要追究檢修負責人的責任，通過以上方式約束檢修負責人保質保量的完成檢修項目。

結論與展望
儀表專業大檢修是一項系統的復雜的工程，需對項目管理知識的學習，本文將項目管理理論與儀表專業知識相結合，闡述了儀表專業大檢修的項目管理內容，具體從以下幾個方面體現。

首先，項目計劃書必須全面且科學，所以項目計劃書的制定參考具體項目的設備檢修規程為指導，項目統籌圖、檢修工作包、檢修項目排程與魚骨圖的編制可以有效地控制檢修進度；其次，為了正確齊全的材料準備，可以將平時設備運行維護的材料選型經驗為依據，正確地選型和上報材料；再次，為了合理有效地安排人員以提高檢修的效率和質量，可以將日常儀表運行維護經驗為量化標準，每一個項目大概的檢修時間和人數得以確定。本文建議引進第三方監理單位，將改變大檢修作業自己監督自己而導致監督不利的局面，更好地實現規范化作業；除大檢修的技術資料歸檔，影視資料保存，還建議建立責任追究制，確保了各個檢修隊伍對檢修質量的自我重視。

根據以上研究分析結果，制定適合石化企業儀表專業項目大檢修管理方案，可以有效把控石化企業儀表業檢修項目的管理，嚴格控制了檢修進度，降低了檢修成本，安全高效、保質保量地完成檢修計劃，保障了石化企業長周期安全平穩運行。

本文探討了中國石油某石化企業儀表專業大檢修項目管理的問題，可以給同行業提供借鑒和參考，更好地實現石化企業儀表專業的大檢修項目管理工作。
作者：周東浩、柳彥龍(長慶石化公司)
