那么“防爆撓性管”到底是何神器？讓安全專家如此鐘愛呢？今天就帶您走進“防爆撓性管”，從原理和規范的角度剖析有無“防爆撓性管”的優劣性。
近期和大家討論了一下關于“防爆撓性連接管究竟該不該裝”的問題，從業主的角度來說，大家都認為不應該安裝，因為防爆撓性管在儀表接線口是不密封的，很容易造成儀表進水，明明是為了安全而設立的保護措施，安裝之后卻帶來了極大的安全隱患。但在安全檢查中，很多安全專家又要求必須安裝防爆撓性連接管，那到底應不應該安裝防爆撓性連接管呢？
相關標準和規范中并未明確表示必須安裝防爆撓性管

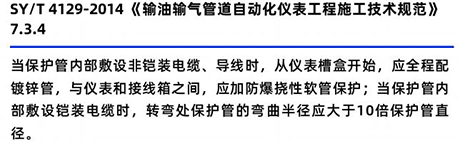

提到防爆撓性管的規范中，只有新建、改(擴)建輸油輸氣管道儀表工程儀表“應”配防爆撓性管，而其它儀表方面的規范，沒有一個規范要求儀表配防爆撓性管，防爆撓性管和電纜防爆夾緊密封接頭均符合要求。

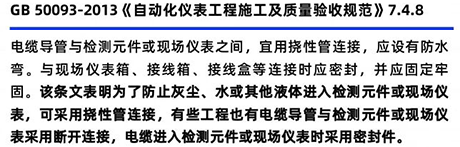

只有GB 50093-2013《自動化儀表工程施工及質量驗收規范》是宜用撓性管連接，應設有防水彎，但是條文解釋：7.4.8 為了防止灰塵、水或其他液體進入檢測元件或現場儀表，可采用撓性管連接，有些工程也有電纜導管與檢測元件或現場儀表采用斷開連接，電纜進入檢測元件或現場儀表時采用密封件。

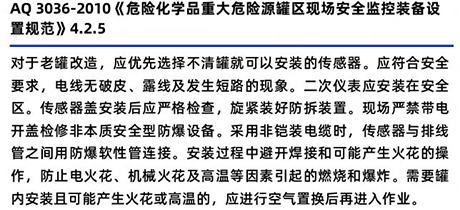

也就是說50093-2013《自動化儀表工程施工及質量驗收規范》對防爆撓性管的作用定位是防水防塵等，并非強制必須有。只有AQ 3036-2010《危險化學品重大危險源 罐區現場安全監控裝備設置規范》要求電纜采用非鎧裝電纜時，傳感器與排線管之間用防爆軟性管連接。這個是安全專業的規范，也沒分本安儀表和隔爆儀表，不做過多評論。
儀表專家并不建議強制安裝防爆撓性管
由于防爆撓性管在儀表接線口是不密封的，易導致儀表進水，而儀表的進水輕則儀表損壞，重則儀表控制失靈，導致安全事故；同時施工難度過大，一般在施工時，在和儀表連接的防爆電纜密封接頭和電纜之間是否嚴密密封，很難檢查。安裝是“良心工程”，不是所有的施工單位責任心都強，如密封不好，則存在不防爆的風險。所以從實際使用來說，目前大部分都已經取消撓性管。
行業專家何龍曾在《安裝儀表使用撓性管的一些誤區》一文中也明確表明：化工企業儀表安裝時鍍鋅穿線管和儀表之間并沒有強制要求使用撓性管，我倒認為，沒有撓性管比有撓性管要更好，能避免儀表少進水，更能直觀的檢查防爆電纜密封接頭是否完好。
關于“防爆撓性連接管”安裝的問題，何龍老師還給出了具體的意見：
1、對于本安型回路儀表，不用糾結是否配備防爆撓性管。
本安儀表來說，由于有安全柵的限能，即使電路短路，最高電流一般不會超過50mA，這個能量不足以點燃可燃性氣體，也就是說討論是否加防爆撓性管沒任何意義。
2、對于隔爆型儀表、電磁閥、可燃有毒氣體報警器等，可采用防爆撓性管，也可采用防爆電纜夾緊密封接頭，如果這兩種配線方式選擇更優的話，我選擇防爆電纜夾緊密封接頭。這兩種配置方式都是符合規范要求的。
3、對于一些其他特殊要求，如《危險化學品重大危險源 罐區現場安全監控裝備設置規范》4.2.5 條中說的構成重大危險源的罐區和輸油輸氣管道，既然規范這么寫了，不管對錯，執行就好，防爆軟性管配起來就好。
4、如果從安全角度考慮這兩種防爆形式哪種更好的話，我支持防爆電纜夾緊密封接頭的，把可燃性氣體直接與儀表接線盒隔絕，為什么還要考慮用防爆撓性管來釋放爆炸能量呢？
用防爆電纜夾緊密封接頭安裝的電纜，一眼就能看出電纜的密封情況，很容易掌握防爆情況，而防爆撓性管和儀表之間沒有密封組件，雖然防爆撓性管本身是密封的，但是無法保證可燃性氣體從穿線管中進入發生點燃。
綜上所述，對于防爆撓性管的安裝問題，若檢查專家要求必須安裝，那我們進行安裝即可，但出于防爆考慮，還要安裝防爆電纜(常見電纜引入裝置有防爆格蘭、防爆Y型密封接頭等，無論使用何種電纜引入裝置，需使用達到對應防爆等級的產品)夾緊密封接頭，同時也要考慮保護管自上而下敷設時的排水問題。若專家并無提出要求，按照相關規范要求即可。
拓展內容
1、防爆撓性管的防爆原理及作用
儀表穿線撓性管、膠泥通常被冠名為“防爆撓性管”、“防爆膠泥”。這名字從何而來，無從考證，但是可以確定的是“防爆撓性管”、“防爆膠泥”都沒有防爆的功能，僅僅是輔助功能而已。
防爆撓性軟管與相連的隔爆型儀表內部發生可燃氣體爆燃時，爆燃能量(熱量及壓力)一部分可被防爆撓性軟管吸收，一部分壓力通過接頭向外界及穿線管泄放，泄放過程中熱能進一步被接頭金屬吸收。最后達到不會引燃(引爆)外部可燃氣體的目的。
防爆撓性軟管的接頭都是金屬的，連接是可透氣的，墊圈也是金屬的，就是為了達到泄放和吸收的目的。由此可以看出，防爆軟管防爆基本就是靠爆炸室的延伸，減小爆炸能量的小范圍釋放。
2、防爆撓性管的優缺點
防爆撓性連接管具有耐燃、耐腐蝕、耐水、耐老化、結構牢固等優點，另外防爆撓性管還能保護電纜不被傷害。
但由于防爆撓性管在儀表接線口是不密封的，其最大的缺點就是儀表進水，儀表的進水輕則儀表損壞，重則儀表控制失靈，導致安全事故。這也是防爆撓性管不被儀表維護人員歡迎的主要原因。
