使用EPLAN Cloud中的eVIEW，能夠成為化解圖紙安全的方式之一：設計的圖紙始終在自己的賬戶和掌控下，審核方能夠查看和審核圖紙，但不能復制、打印。
大家隨昌暉儀表一起來看看整個操作過程。

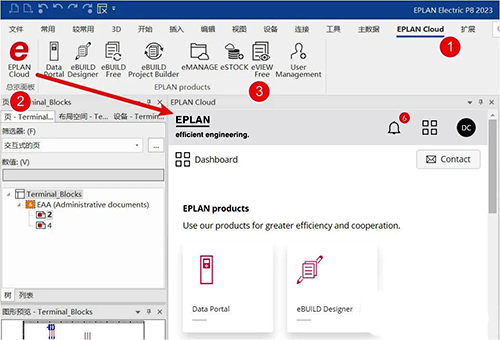

啟動EPLAN之后，點擊Ribbon功能區中的“EPLAN Cloud”選項卡，默認狀態下，只有下圖② 位置的這個圖標，點擊它之后會打開一個導航窗口，這個就是EPLAN Cloud的控制面板。對話框打開之后，Ribbon功能區一下子會多出來很多圖標(圖標數量的多少，取決于客戶訂購了多少APP)。

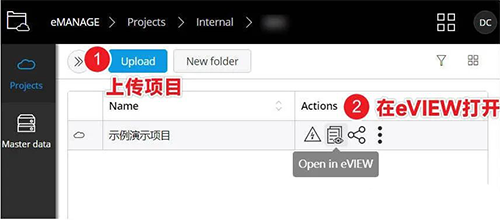

點擊eMANAGE圖標，可以打開在線的項目管理器，客戶上傳的項目都是存儲在其中的。我們可以把eMANAGE簡單地理解為一個“網盤”。先在EPLAN中打開一個項目，然后在eMANAGE點擊“Upload”，即可把EPLAN中打開的項目的副本上傳到網盤中。

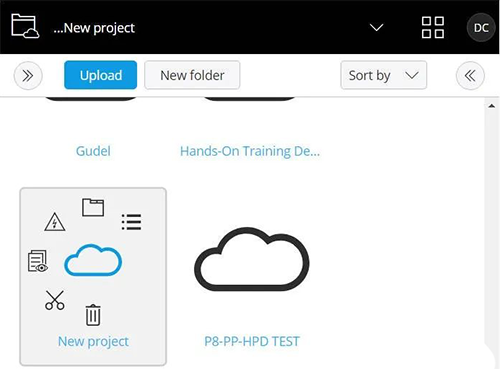

上傳完成之后，會出現一個云狀的圖標，下方是項目名稱。點擊項目圖標，四周會彈出一堆命令圖標，比如剪切項目、刪除項目、在EPLAN中打開項目、打開項目的子文件夾等。

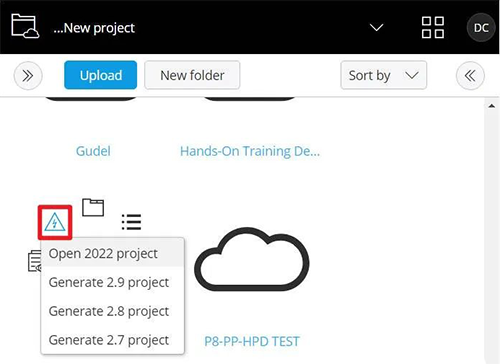

點擊“在EPLAN中打開項目”圖標，會彈出子菜單項，我們可以選擇不同的版本，也就是說，上傳的2023版本的項目，可以降級另存為V2.7-2.9及2022等低版本的項目，然后下載到本地。

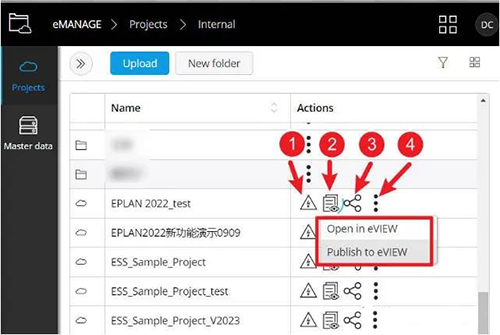

要查看圖紙，先選擇“Publish to eVIEW”，將圖紙發布到eVIEW中。點擊該命令之后，要等待2-4分鐘，等待圖紙轉換完成，然后再使用“Open in eVIEW”，才能打開圖紙查看。

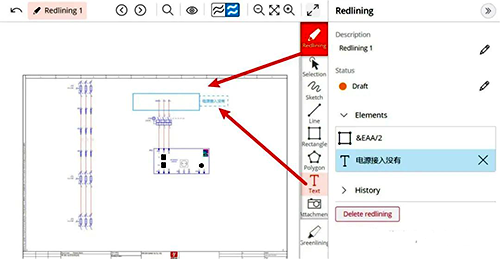

執行“Open in eVIEW”，會在瀏覽器中打開圖紙，使用Redlining(紅線注釋)或Greenlining(綠線注釋)，根據圖紙的審核情況添加標注或注釋。

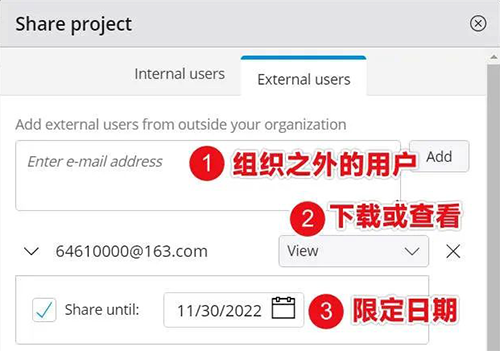

如果要請其他人來審核，可以通過Share Project功能，給同事或外部人員發送郵件，請他們登錄eVIEW來審核圖紙。

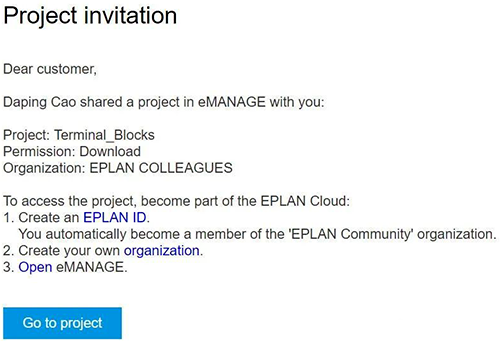

受邀請的人會收到一封郵件，他只要注冊一個EPLAN ID號，就能打開項目進行查看和審閱。而受邀請的人沒有下載或拷貝圖紙的權限(能否下載的權限是由分享者定義的，有下載和查看兩種權限)，從而保障了圖紙的安全。

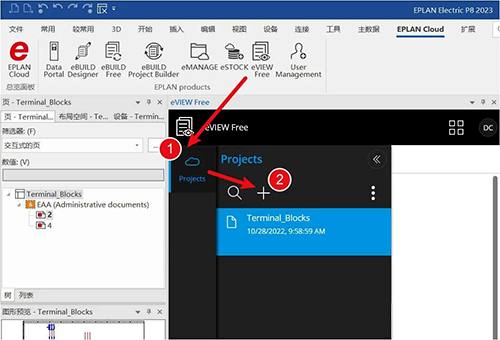

當完成圖紙審核之后，關閉瀏覽器。返回EPLAN中，點擊eVIEW Free命令，打開eVIEW的導航面板。在這其中，也能點擊加號(+)上傳項目，但是它也是上傳到eMANAGE中，只不過能自動發布到eVIEW中。但是這里不能審閱圖紙。

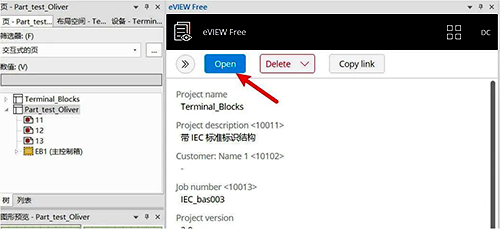

選擇項目，點擊“打開”按鈕，可以打開項目，查看其中的審核意見(這個面板中不能標注與審核圖紙)。

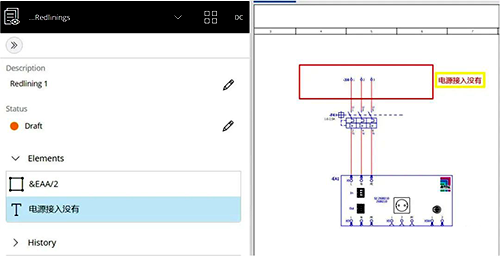

點擊Redlining(紅線注釋)下的內容，EPLAN會自動打開對應的頁面，并在圖紙上顯示標注和審核意見。設計者可以依據審核意見修正自己的圖紙。
這就是整個的無紙化辦公的圖紙審核流程，可以看到，圖紙可以很好地在受控環境中進行流轉，它的安全性得到了充分的保障。
補充一下: 如果是外部分享，獲得分享項目權限的郵箱注冊ePLAN id賬號后，還需要被允許進入到相關的組織中才能查看或標記圖紙。而加入組織這一操作需要組織管理員的允許。
