自控工程設計包含自控設計程序、自控設計內容、自控設計校審、自控設計合作、采購合作和施工合作這幾個階段。昌暉儀表將在一系列文章中分別對不用階段需要開展的工作內容做介紹，讓儀表從業者對自控工程設計有一個全面的了解。

自控設計合作貫穿于自控專業與工藝專業、配管專業、設備專業、機械專業、電氣專業、電信專業、建筑/結構專業、暖通專業、總圖專業、安全專業、消防專業、環保專業、經濟專業等之間，彼此牽制彼此配合。本文詳細介紹自控工程設計之自控專業與電信、建筑/結構、暖通、總圖、安全、消防、環保、經濟專業的設計合作。

自控專業與電信專業的設計合作
1、接受條件
自控專業應接收的主要設計條件如下：
控制室電信間尺寸要求。

2、提出條件
自控專業應提出的主要設計條件如下：
①控制室平面布置圖。
②控制室電話設置要求。
③控制室門禁設置要求。
④控制室閉路電視監控要求。
⑤控制室火災監控要求。
⑥控制室網絡接口位置。
⑦現場儀表設備閉路電視監控要求。

自控專業與建筑、結構專業的設計合作
1、接收條件
自控專業應接收的主要設計條件如下：
建筑物平、立、剖面圖，三維圖。

2、提出條件
自控專業應提出的主要設計條件如下：
①控制室平面布置尺寸、高度、地面標高要求。
②控制室防火、消防要求。
③控制室防雷要求。
④控制室抗爆設計要求。
⑤控制室儀表開洞、預埋件、設備安裝基礎/支架的位置、尺寸、載荷、連接形式等要求。
⑥現場儀表安裝基礎/支架的位置、尺寸、載荷、連接形式等要求。
⑦現場儀表電纜槽托架、支架的位置、尺寸、載荷、連接形式等要求。

自控專業與暖通專業的設計合作
1、接收條件
自控專業應接收的主要設計條件如下：
①控制室中空調、排煙等設備所需功能間尺寸。
②控制室空調新風入口可燃、有毒氣體超限報警、聯鎖要求。
③控制室暖通設備運行狀態在控制室指示要求。
④暖通系統控制要求。

2、提出條件
自控專業應提出的主要設計條件如下：
①控制室平面布置尺寸、高度、標高。
②控制室內各功能間儀表設備散熱量。
③控制室內溫度、濕度及其變化率要求。
④控制室內空氣質量要求。
⑤控制室內外壓差要求。

自控專業與總圖專業的設計合作
1、接收條件
自控專業應接收的主要設計條件如下：
工程總平面圖。

2、提出條件
自控專業應提出的主要設計條件如下：
①控制室功能類別，包括：中心控制室，區域控制室，獨立控制室，現場聯合機柜室，現場獨立機柜室；共用該控制室的單元名稱；值守人員每日人次；控制室位置要求；控制室平面布置，尺寸，標高。
②電纜穿越廠區道路用的預埋管、涵洞等位置、尺寸，標高等。

自控專業與安全專業的設計合作
1、接收條件
自控專業應接收的主要設計條件如下：
①項目安全要求。
②可燃、有毒氣體釋放源位置，報警要求，聯鎖要求，報警值要求。
③爆炸危險區劃分圖。
④項目安全分析報告，如：HAZOP報告、LOPA報告。
⑤項目建筑物抗爆設計技術參數。

2、提出條件
自控專業應提出的主要設計條件如下：
①采用自動控制實施的安全措施。
②自動控制系統可靠運行采取的安全措施。

自控專業與消防專業的設計合作
1、接收條件
自控專業應接收的主要設計條件如下：
項目消防要求。

2、提出條件
自控專業應提出的主要設計條件如下：
①控制室平面布置尺寸、高度、標高。
②控制室各功能間消防要求。
③消防自動化措施。

自控專業與環保專業的設計合作
1、接收條件
自控專業應接收的主要設計條件如下：
項目環保要求。

2、提出條件
自控專業應提出的主要設計條件如下：
自動化儀表測量、運行、維護采取的環保措施。

自控專業與經濟專業的設計合作
1、接受條件
自控專業應接收的主要設計條件如下：
項目概算編制要求。

2、提出條件
自控專業應提出的主要設計條件如下：
自控專業概算。包括：儀表設備數量、特殊設備報價；儀表材料數量、特殊材料報價；技改工程中拆除、自動更換的儀表數量和相關工程量。

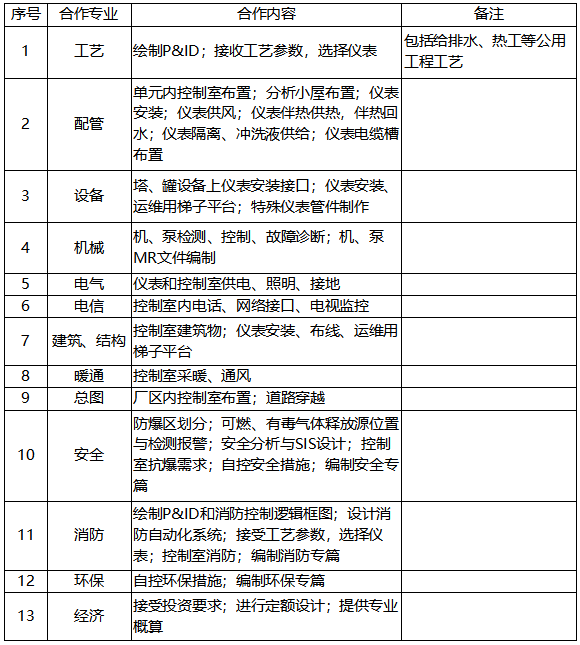

表1 自控專業與其他專業之間的主要合作
