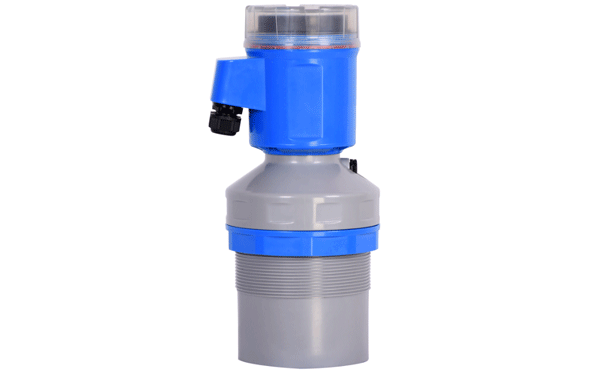

超聲波物位開關測量原理
超聲波物位開關測量原理有三種：一為吸收式，探頭凹槽一端發射信號，另一端接收信號，當凹槽浸入測量介質時，接收到的信號強度降低，通過檢測強度變化判斷物位。二為振動衰減式，超聲波沿金屬桿傳播，在金屬桿末端反射，當末端浸入測量介質時，反射的強度大幅衰減，通過檢測衰減判斷物位。第三種為非接觸式，這類探頭被安裝在儲罐外壁上，工作時發射超聲波，并穿過罐壁進入罐內，安裝探頭處的罐內是否有介質，反射波的強度變化，通過檢測這種變化判斷物位。
超聲波物位開關種類
超聲波物位開關有三種類型，分別為普通超聲波物位開關(凹槽式)、超聲導波物位開關(棒式)及非接觸式超聲波物位開關。
超聲波物位開關優點和局限性
①優點
超聲波物位開關可測量低密度、高黏稠度液體介質等大部分液體介質。
非接觸式超聲波物位開關直接安裝在罐壁外部，不需要開孔；部分產品帶校準探頭，能自校準，無須人工定期校準。
②局限性
超聲波物位開關易受測量介質中的氣泡及顆粒的影響
超聲波物位開關使用注意事項
①一般于液體介質測量。
②避免在易掛料工況使用超聲波物位開關。
③避免在黏度大于30mPa·s的液體中使用。
④超聲波物位開關避免在含有固體顆粒的液相介質中使用。
⑤非接觸式超聲波物位開關不能測量有夾層的罐體液位。
