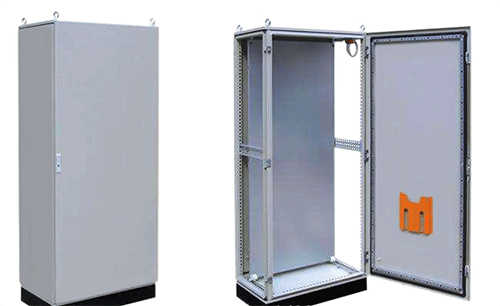

安全柵柜裝配技術要求
安全柵柜用于安裝安全柵和相關設備。
①安全柵的24VDC電源分配端子，正端采用熔斷型帶指示燈的端子，負端采用普通端
子。電源分配端子排安裝在本機柜安全柵的上方，緊挨著開關電源安裝。
②安全柵的輸入、輸出信號線均不再采用端子轉接。
③安全柵柜的匯線槽：非本安側線槽設置在機柜兩側，本安側線槽設置在機柜中間。
④安全柵柜的接地銅排安裝在底部左右兩側，EG為工作地銅排，SG為保護地銅排，工作地銅排必須與安全柵柜底板完全絕緣隔離，保護地銅排保證與機柜接觸良好。
⑤安全柵按照與卡件對應原則布置，按工段順序排列，安全柵對應順序為機柜—機籠一卡件。預留的安全柵底板位置在每個安全柵柜的最后一行。備用的位置采用與對應卡件相同型號的安全柵，當安全柵不足時位置空置。
電涌保護器柜裝配技術要求
①電涌保護器柜采用縱向安裝方式，兩邊走線槽為進線，中間走線槽為出線，電涌保護器柜外地板下的進線與出線應盡量避免交叉，進線與出線在布線時保持30cm的距離。
②電涌保護器柜進線采用1.5mm2的導線，出線采用1mm2的導線。
③電涌保護器安裝在標準鍍鋅35mm導軌上，采用導軌接地。
④電涌保護器柜的接地紫銅排推薦尺寸為： 250mm(長)×50mm(寬)×5mm(厚 )，銅排上等距離打直徑為8mm的接地線固定孔。導 軌與接地排的連接線采用 6mm2的多股銅線，機柜接地銅排與控制室內接地匯流排用50mm2的多股銅線連接，接頭處用接線鼻子連接，連接距離小于9m。
⑤電涌保護器柜的接地銅排安裝在底部左右兩側，EG為工作地銅排，SG為保護地銅排，工作地銅排必須與機柜底板完全絕緣隔離，保護地銅排保證與機柜接觸良好。
⑥電涌保護器的布置對應安全柵柜布置，只經過電涌保護器而不經過安全柵的檢測點布置在最下面，增加一組，該部分檢測點直接接至電涌保護器，不需要經過渡端子柜轉接。
