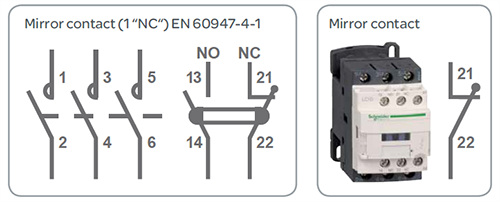

鏡像觸點Mirror contact的概念來自于接觸器標準GB/T14048.4的附錄F，指的在特定規定條件下，不能與接通主觸頭同時處于閉合位置的分?jǐn)噍o助觸頭，符號如下圖。
所以，從概念和符號上來講，鏡像觸點指的NC常閉輔助觸點，而不是主觸頭。此外GB/T14048.4是低壓接觸器的通用產品標準，因此常規接觸器也可以帶鏡像觸點。
那么，是不是所有的常閉輔助觸點都是鏡像觸點？答案：當然不是！
首先，普通NC常閉觸點的符號如下圖，雖然都是常閉觸點，但是普通NC觸點的符號不加實心圓點。
其次，鏡像觸點需要驗證很多功能后才能宣稱。

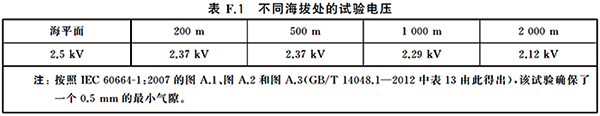

從標準的角度來講，鏡像觸點需要正確反饋常開主觸頭的狀態，即使在主觸頭粘連的情況下，它必須是斷開的且要符合一定的電氣間隙0.5mm，并耐受一定的沖擊耐壓2.12kV(海拔2000米)。

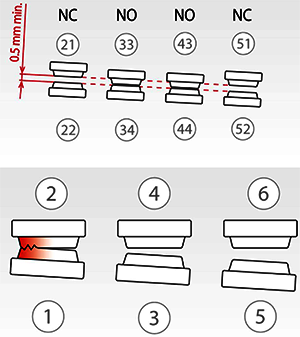

驗證的時候，會把任意一極主觸頭粘連，再檢查NC輔助觸頭的間隙和沖擊耐壓是否滿足要求。
這樣做的目的是模擬接觸器主觸頭由于短路故障、頻繁操作等原因?qū)е掠|頭粘連，此時鏡像觸點能正確反饋接觸器的狀態，避免安全事故。鏡像觸頭以前被稱為肯定安全觸頭、或肯定驅動觸頭。

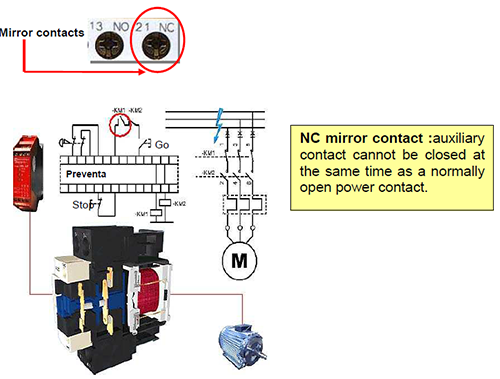

鏡像觸頭的典型應用就是，在電機控制電路，鏡像觸頭可以可靠地監測接觸器的狀態。但是，也不能過分的依賴鏡像觸頭而將其作為確保安全功能完整性的措施。
有同事提出疑問，如果作為主觸頭的狀態監控，為何不用NO常開輔助觸點呢？
給出的理由是主觸頭打開時，NO常開輔助觸點斷開；主觸點閉合時，NO輔助觸點閉合，可以實時反饋主觸頭的狀態，豈不更好？
想法很好，但是理想很豐滿，現實會很骨感！
雖然NO輔助觸點的狀態會隨著主觸頭的實時切換，當主觸頭閉合時NO輔助觸頭在“機械”上是閉合的，但在“電氣”上一定是導通的嗎？答案：不一定！
接觸器故障分析數據表明：無論是NO還是NC輔助觸點，在弱電壓弱電流下的導通可靠性問題一直是個難題。

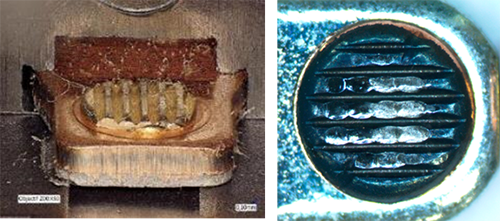

在常見的220V或110V電路中，由于高電壓大電流，觸頭每次接通分?jǐn)喈a(chǎn)生的電弧能量足以清除觸頭表面的污染物，這些污染物包括硫化物、氧化物以及灰塵等，所以導通可靠性一直很好。
但如果是電壓24V或12V的信號回路，電流只有幾個毫安，低電壓低電流分?jǐn)鄷r產生的電弧能量不足以清除觸頭表面污染物，此時觸頭在機械上處于閉合狀態，但是會出現偶發性不導通的故障。
因此，一旦主觸頭處于粘連狀態，NO輔助觸頭如果因為污染物引起偶發性不導通故障，會反饋錯誤的狀態，明明主回路處于帶電工作狀態，NO反饋的卻是設備停止，容易引發誤判，但如果是鏡像觸點(NC)，觸頭一定是斷開的，信號反饋也一定是正確的。
在很多涉及到安全相關的應用，例如電梯、自動導引車輛、機床等等行業，電氣回路設計有相關安全等級要求。
如果電路的安全等級為SIL2，就需要接觸器的“鏡像觸點”作為故障監控；對于安全等級更高的SIL3電路，不但需要“鏡像觸點”來監控接觸器主觸頭的狀態，主回路還要兩個接觸器上下串聯使用，以防止其中一個接觸器主觸頭粘連時，主回路無法切斷。
總而言之，接觸器的“鏡像觸點”指的是經過驗證的NC常閉輔助觸點，故障情況下(如主觸頭粘連)，它可以正確反饋主觸頭的狀態，不會像NO常開輔助觸點會因為觸頭污染引起偶發性的導通可靠性故障，反饋錯誤的狀態信息，造成潛在的安全問題。
在”以人為本”的安全電路中，鏡像觸點也扮演著越來越重要的角色，成為安全鏈路中必不可少的環節。
作者：賓昭平
