近期另一個客戶疑問：電動機回路上級斷路器為D32的某品牌微斷，下級選用的是施耐德LRD32熱繼電器，整定值24A。運行過程中上級32A微斷跳閘了，客戶問下級熱繼電器整定值小，為何沒有先動作，可能性原因有哪些？
本來這次斷路器跳閘，從直觀的角度已經沒有分析的必要，但是想到最近接二連三的遇到類似問題，可能在客戶端有一些價值。
由于其他品牌的微斷信息暫無法呈現，只能借助施耐德iC65N-D32微斷和熱繼電器LRD32展開討論。
首先，從產品標準的角度，無論哪家的微型斷路器，其過載保護特性和磁保護特性都遵循GB/T10963.1標準。
對于D32微斷，其額定電流為32A，過載保護特性是1.13倍In(In=32A)，1小時內不能動作，1.45倍In在1小時內動作；D32的磁保護曲線是D型，意味著小于10In時磁保護不會動作，大于14In時磁保護一定動作，介于10In和14In之間時，有可能熱保護有可能磁保護。
對于熱繼電器LRD32，其產品標準是GB/T14048.4，過載保護特性是1.05倍Ir(Ir=24A)兩小時內不動作，當過載電流為1.2倍Ir時，兩小時內必然動作，無磁保護功能。

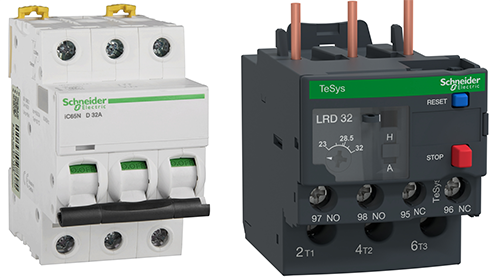

接著，我們看看二者的外觀，如下圖所示，iC65N-D32微斷的額定電流為32A，過載保護不可調，LRD32熱繼電器的過載保護整定值是可調的，整定范圍23~32A。
最后，我們通過二者的曲線特性分析客戶疑問：為何上級32A微斷跳了，下級整定值為24A的熱繼電器卻沒有動作，可能性原因有哪些？

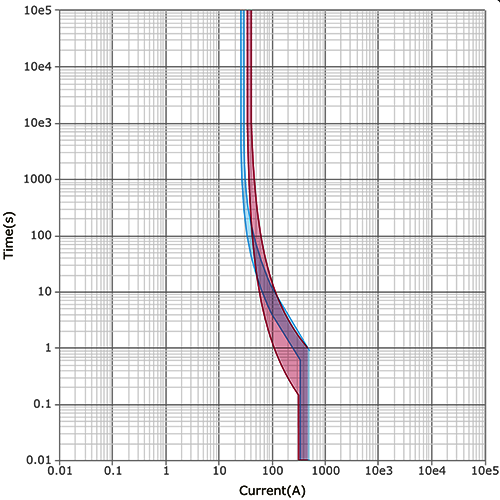

如下圖所示，紅色代表D32微斷，藍色代表LRD32(整定值24A)，二者在反時限區域大部分都是重疊的，所以，從曲線上看沒有選擇性可言。
例如，當過載電流為100A時，二者都會動作，雖然看起來D32的曲線(紅色)在LRD32曲線(藍色)下方，意味著前者有可能先動作，但是二者在該區域是重疊的，實際無法確定誰先誰后。
因此客戶的疑問，存在兩種情況：
1、過載區域，從曲線上看微斷有可能先動作；
2、超過D32D磁脫扣電流上限14*32=448A的故障電流，一定是微斷先動作，因為熱繼電器LRD32無短路保護功能；
由于微斷和熱繼電器都具有過載保護功能，特性還不一樣，所以不能只是通過其額定電流或整定電流的大小，來判斷誰應該先跳還是后跳，因為在保護整定電流相近的情況下，二者本來就沒有選擇性。
單個電動機回路同時配置熱繼電器和熱磁式微斷，在過載保護功能上是重疊的。
針對該案例，如果客戶需要在斷路器或者熱繼電器動作時，區分過載保護還是短路保護，只需要把電動機回路的斷路器換成只有磁保護功能的單磁斷路器，熱繼電器仍然保留。
例如選擇iC60L-MA或者iC65L-MA或者GV2LM型單磁斷路器，搭配熱繼電器用于電動機回路。
熱繼電器負責電動機的過載保護，單磁斷路器負責短路保護。
這幾種單磁斷路器的磁脫扣電流不可調，但是其磁脫扣電流比較高，有助于躲過電動機起動瞬間的沖擊電流。
例如iC60L-MA或者iC65L-MA的磁脫扣電流為12In±20%，GV2LM的磁脫扣電流為16In±20%，后者更加適用于起動電流更高的IE3/IE4高效電機。
結語：案例相對比較簡單，結論也比較明確，本文的目的在于如果有選擇性需求，在設計階段初期就應該對上下級元器件的特性非常清晰，避免到了運行階段保護動作后才開始分析其選擇性，勞心又勞力。
作者：賓昭平
