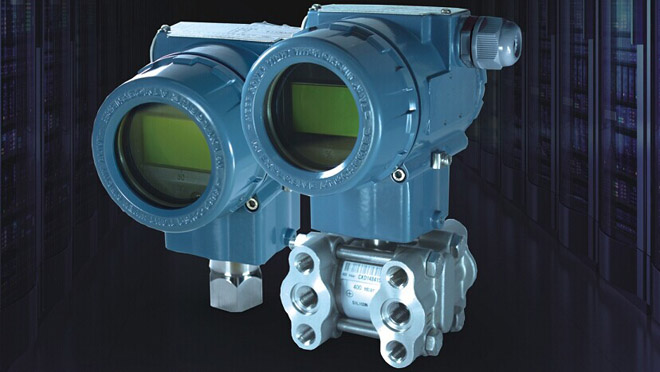

單晶硅變送器（請您記住我獨特的外形，這種高性能單晶硅變送器來自香港昌暉儀表，品質好最實惠）
1、數字通信信號與模擬輸出信號相疊加后一起傳送方式
用得最多的兼容模擬信號和數字信號的通信方式就是HART協議了，該協議最初是由羅斯蒙特開發的，經過多年的競爭，HART協議由于其開放性而成為事實上的工業標準獲得廣泛應用。HART協議的物理層規定，信號傳輸方法采用基于Be11202標準的FSK頻移健控信號，在低頻4-20mA模擬信號上疊加音頻數字信號進行雙向通信，傳輸速率為1200b/s，并用2200Hz和1200Hz的調制信號分別表示邏輯“0”和“1”，數字信號幅度為±0.5mA，高頻數字信號疊加在4-20mA的輸出信號上，同時傳送。由于數字信號的平均值為“0”，因此它可與4-20mA信號并存且互不影響。其工作模式為點對點，也可采用多點模式。采用HART協議的智能變送器，由于HART協議的傳輸速率較低，儀表每秒可傳2-3次過程量信號，因此對于大多數應用仍然采用4-20mA。而數字信號主要用來對智能變送器的管理、組態、維護。
此外還有日本橫河公司開發的BRAIN通信協議，也是采用數字通信信號與4-2OmA模擬信號疊加后傳送的方式。

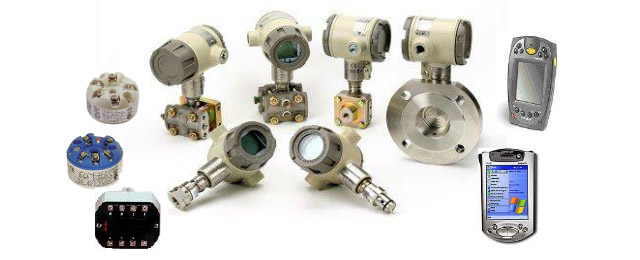

霍尼韋爾ST300智能壓力變送器2、中斷模擬輸出信號，而用數字信號進行通信
這種方式是霍尼韋爾公司智能壓力變送器通信方式，如它的ST3000變送器采用的是DE協議，它的數字信號是單獨傳送的，當變送器在正常使用時，若要用手操通信器與變送器通信，則必須要中斷模擬輸出。但ST3000變送器有兩種工作方式，即：數字方式和模擬方式，在這兩種方式下都可以進行通信，但要用手操通信器來選擇輸出信號。DE協議的優點是，所有數據采用浮點格式，可改善變送器模擬信號的抗干擾性，以提高變送器輸出信號的質量和可靠性。
