1、經典SPI的操作
經典SPI使用控制器和多個外設之間的同步通信，涉及COPI(控制器輸出，外設輸入)和CIPO(控制器輸入，外設輸出)線，以及時鐘線(SCLK)和芯片選擇(CS：芯片選擇)。每個設備都需要自己的CS線，隨著設備的增加，管理連接會變得更加復雜。
雖然傳統SPI在設備管理和布線復雜性方面有一些限制，但菊花鏈SPI原則為這些挑戰提供了一個優雅的解決方案。現在讓我們探索一下這種高級設置，它簡化了連接多個設備的過程，同時保持了SPI協議的效率。

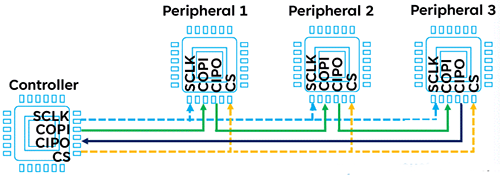

2、菊花鏈SPI的原理
在SPI菊花鏈中，設備通過單芯片選擇(CS)線串聯互連，形成鏈。與傳統SPI不同，每個設備都需要自己的CS線，這種配置允許數據順序地從一個設備流向另一個設備。每個設備接收來自控制器的數據，對其進行處理，然后將其傳遞給鏈中的下一個設備。這大大減少了所需的連接數量，簡化了系統設計。此外，菊花鏈SPI可以在不中斷整個網絡的情況下輕松添加或刪除設備，從而在管理硬件資源方面提供了更大的靈活性。這種方法還通過最小化潛在干擾來提高信號完整性，這對于需要高通信可靠性的系統來說是一個顯著的優勢。
3、菊花鏈相對于經典SPI的優勢
與傳統SPI相比，菊花鏈SPI提供了幾個優勢，包括顯著降低布線復雜性和相關成本，因?yàn)樗枰俚男酒x擇(CS)線來連接多個設備。這種設置還可以輕松地添加或刪除設備，而無需進行完整的系統重組。此外，菊花鏈SPI提高了長距離信號的完整性，減少了干擾的機會，提高了控制器和外設之間通信的可靠性。
4、菊花鏈的缺點
菊花鏈SPI的缺點包括數據傳輸速度的潛在降低，因?yàn)殒溨械拿總€(gè)設備都可能引入延遲。錯誤處理和設備故障檢測也可能更加復雜，因?yàn)閿?shù)據在到達最終目的地之前必須經過多個點。此外，設計和調試菊花鏈系統可能比典型的SPI配置更復雜，需要仔細注意通信序列和信號完整性。

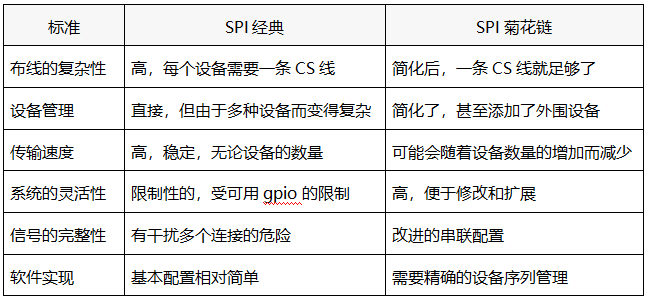

5、經典SPI與菊花鏈的對照表
為了明確經典SPI和菊花鏈之間的選擇，一個比較表是必不可少的。它突出了基本的差異，并幫助理解每種配置如何適應各種設計需求。再加上軟件實現方面，這是開發人員在選擇通信協議時的一個關鍵標準。
這個表總結了關鍵的考慮因素，使得根據項目的具體情況更容易決定是使用經典的SPI體系結構還是菊花鏈配置。

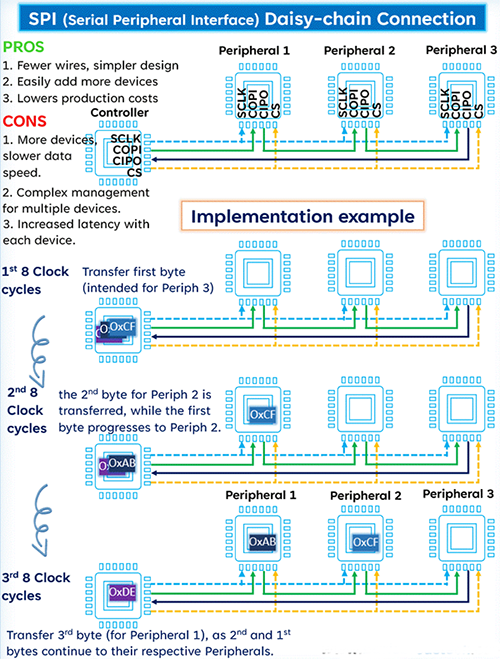

6、菊花鏈SPI實現示例
在我們使用一個控制器和三個外設實現菊花鏈SPI的示例中，數據傳輸在幾個時鐘周期中發生，每個時鐘周期由8個時鐘脈沖組成，說明了字節在外設之間的順序傳播。
詳細傳輸順序
第一個8時鐘周期：控制器發送0xCF。在這個周期中，0xCF被加載到設備1中。
第二個8時鐘周期：控制器發送0xAB。同時，0xCF從設備1移動到設備2，而0xAB被加載到設備1。
第三個周期8個時鐘：控制器發送0xDE。此時，0xCF到達設備3,0xAB從設備1移動到設備2,0xDE被加載到設備1。
應急管理
在這三個周期的8個時鐘之后，每個設備接收到它的專用字節。接收到0xCF的設備3向控制器發送一個響應。
軟件實現的注意事項
初始化：準備SPI控制器來管理傳輸序列，包括配置SPI模式和時鐘頻率。
傳輸環路：精確管理傳輸環路對于確保在正確的時間按正確的順序發送字節至關重要。
監聽?wèi)?yīng)答：控制器必須準備好接收傳輸序列后最后一個設備的響應，需要特別注意接收數據的同步和完整性驗證。
這個SPI菊花鏈傳輸序列證明了串行通信在管理多個設備時的有效性，并且使用了最少的連接資源。它強調了精確定時和仔細編程在復雜系統中實現有效雙向通信的重要性。
7、典型的菊花鏈應用
菊花鏈SPI的典型應用包括對多個設備進行高效管理的領域。它通常用于嵌入式系統、傳感器網絡和通信設備，在這些設備中，空間和成本的降低是至關重要的。
在儀器儀表和測量系統中：SPI菊花鏈配置對于在精密測量設備中連接一系列模數(ADC)或數模(DAC)轉換器特別有利。它允許從多個傳感器連續讀取數據，而無需增加CS線，從而優化電路設計和系統響應能力。
在LED或LCD顯示器的管理：對于需要單獨控制多個段或LED的復雜顯示面板，菊花鏈SPI簡化了控制器和顯示模塊之間的連接。這種方法可以很容易地?cái)U(kuò)展顯示功能，而不會影響更新速度或信號路由的復雜性。
用于擴展數字I/O：在菊花鏈配置中使用SPI移位寄存器允許您增加微控制器可用的數字輸出數量。這種方法非常適合需要大量數字控制的應用，例如控制LED陣列或管理復雜的用戶界面。
在嵌入式系統和自動化中：菊花鏈配置對于需要在中央控制器和一系列傳感器或執行器之間進行快速可靠通信的系統特別有用。它允許在印刷電路板上顯著簡化布線和更好的空間管理，這在受空間限制或需要高密度連接的環境中至關重要。
結論
SPI菊花鏈配置代表了一種創新和有效的解決方案，用于管理許多電子系統中控制器和幾個外圍設備之間的通信。通過降低布線復雜性和優化硬件資源的使用，它為嵌入式系統的設計和發展提供了顯著的靈活性。盡管這種方法存在一些挑戰，例如延遲管理和軟件實現的復雜性，但在簡化設計和節省空間方面的好處是不可否認的。工業自動化、儀表系統和消費電子產品中的典型應用說明了菊花鏈SPI的多功能性和高效性。通過考慮到每個項目的特殊性，設計人員可以充分利用這種配置來開發更健壯、可擴展和經濟的通信系統。
