GB/T50493-2019原文：
3.0.1 在生產或使用可燃?xì)怏w及有毒氣體的生產設施及儲運設施的區域內，泄漏氣體中可燃?xì)怏w濃度可能達到報警設定值時，應設置可燃?xì)怏w探測器；泄漏氣體中有毒氣體濃度可能達到報警設定值時，應設置有毒氣體探測器；既屬于可燃?xì)怏w又屬于有毒氣體的單組分氣體介質，應設有毒氣體探測器；可燃?xì)怏w與有毒氣體同時存在的多組分混合氣體，泄漏時可燃?xì)怏w濃度和有毒氣體濃度有可能同時達到報警設定值，應分別設置可燃?xì)怏w探測器和有毒氣體探測器。
昌暉儀表就講講遇到既屬可燃又屬有毒氣體測量探測器選型問題這樣的氣體如何選型，從此不再為此事發愁。
首先，我們講述一下目前可燃和有毒氣體探測器的工作原理。目前市場上的氣體傳感器從原理上主要有三大類：利用物理化學性質測量的催化燃燒式、利用物理性質的紅外吸收式和利用電化學性質的傳感器等。

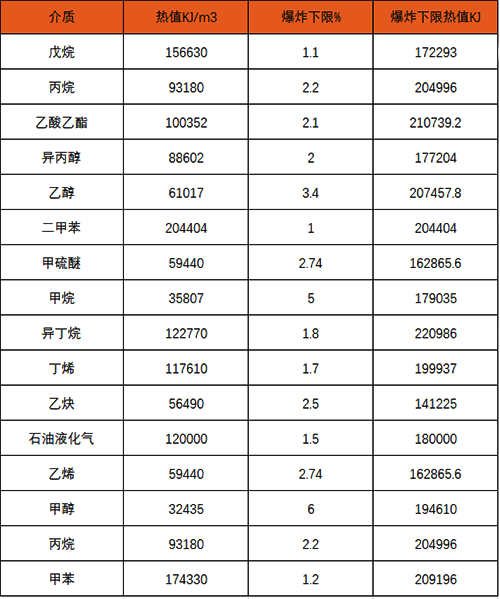

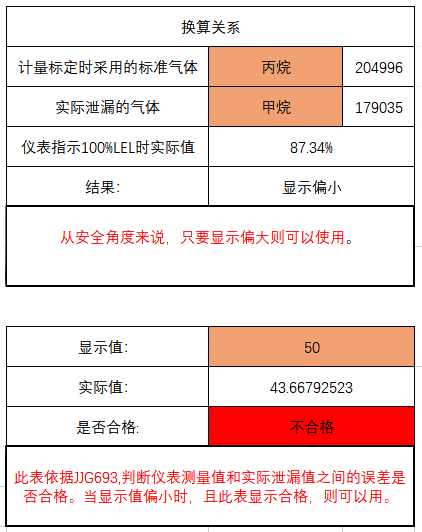

先說催化燃燒式，催化燃燒式是目前使用最多的氣體探測器，價格低廉，維護簡單。對所有可燃性氣體均反應，其原理是泄漏的可燃性氣體在探測器上發生“無焰燃燒”，這個反應會產生熱，并將可燃?xì)怏w氧化為水和二氧化碳，由于這個反應會產生電流，因此傳感器可以通過測量電流的變化來間接檢測可燃?xì)怏w的濃度。這里有兩個問題，第一，催化燃燒式探測器只有在有氧環境中使用，第二，凡是可燃性氣體均能被“無焰燃燒”，均能產生電流。泄漏介質的燃燒熱值不同，其“無焰燃燒”過程中放出的熱量是不同的，也就是說雖然都是可燃性氣體，但是不同的介質在相同泄漏濃度時，探測器顯示數據并不相同。故，可燃性氣體探測器也要選擇和釋放氣體相同的氣體。比如用丙烷探測器測量甲烷，當實際泄漏量已經達到100%LEL時，探測器才顯示87%LEL，顯示偏小。
延誤報警。同樣的道理，對于既屬于可燃?xì)怏w又屬于有毒的甲苯，不管叫可燃?xì)怏w報警器也好，還是叫有毒氣體探測器也罷，都是同一種東西，都是催化燃燒原理，但是特別要注意一點，不論任何可燃?xì)怏w探測器，必須要由相應的氣體去標定，如甲苯探測器，必須由甲苯標準氣體去標測量才能準確。還有甲醇探測器，不管叫可燃探測器還是有毒探測器，都是一個東西。所以對于即可然又有毒的氣體，只要是使用催化燃燒原理，叫可燃性氣體報警器或者叫有毒氣體報警器沒有意義，重點是要看報警器的標定證書，確定是這種氣體標定的。
另外有一種電化學原理，比如硫化氫氣體，電化學也是一對一的，不存在可燃問題，所以只能叫有毒氣體報警器。不在既屬于可燃?xì)怏w又屬于有毒氣體討論問題之列，其原理不在描述。

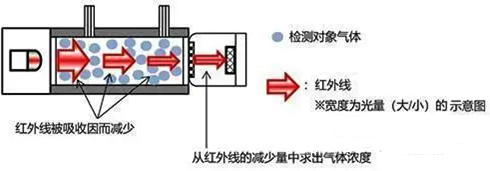

探測器還有光學原理的紅外吸收式和PID光離子式。紅外吸收全稱為紅外光學氣體檢測儀，它是一種根據朗伯-比爾(Lambert-Beer)定律原理來工作的，基于不同氣體分子的近紅外光譜選擇吸收特性，利用氣體濃度與吸收衰減強度關系(朗伯-比爾Lambert-Beer定律)來鑒別氣體濃度成分。在測量室中導入被測氣體后，具有被測氣體特有波長的光被吸收，從而使透過測量室這一光路而進入紅外線接收氣室的光通量減少。氣體濃度越高，進入到紅外線接收氣室的光通量就越少；而透過參比室的光通量是一定的，進入到紅外線接收氣室的光通量也一定。紅外光線穿過被測氣體后的光強衰減滿足朗伯-比爾(Lambert-Beer)定律，氣體濃度越大，對光的衰減也越大。這時只需要通過測量紅外線衰減強度的變化就可以測得氣體濃度。
也就是說紅外氣體探測器有選擇性，是選擇某一種氣體，在探測器中預設各種氣體的波長，通過對比，就能檢測出氣體濃度。對于既可燃又有毒的氣體，只能設置一種氣體，所以叫可燃?xì)怏w還是有毒氣體探測沒有意義。

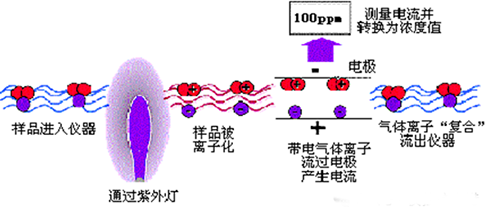

另外一種比較高端的PID檢測器，也叫“低濃度LEL檢測器”，PID使用了一個紫外燈(UV)光源將有機物分子電離成可被檢測器檢測到的正負離子(離子化)。檢測器捕捉到離子化了的氣體的正負電荷將其轉化為電流信號實現氣體濃度的測量。當待測氣體吸收高能量的紫外光時，氣體分子受紫外光的激發暫時失去電子成為帶正電荷的離子。氣體離子在檢測器的電極上被檢測后，很快會電子結合重新組成原來的氣體和蒸汽分子。PID是一種非破壞性檢測器，它不會改變待測氣體分子，經過PID檢測的氣體仍可被收集做進一步的測定。氣體檢測儀的標定是建立在對于一個已知濃度的已知?dú)怏w相應的離子電流的基礎上。
一般情況下，PID可以很好地測定CF為10以下的各種物質。
對于紅外和紫外原理的探測器，其測量是一對一的，也就是說一個探測器只能設置測量一種氣體，不管是甲苯、二甲苯、環氧丙烷，在安裝時只能設定測量一種氣體，所以不管叫可燃?xì)鈭?bào)警器還是有毒氣體報警器，都是一種儀表，至于叫啥，沒太多意義。
所以，在選擇既屬于可燃?xì)怏w又屬于有毒氣體測量?jī)x表時，不要糾結叫啥探測器，都是一種探測器，叫啥都一樣，如果選擇催化燃燒式，一定要注意標定氣體和實際泄漏氣體一致。
作者：何龍
