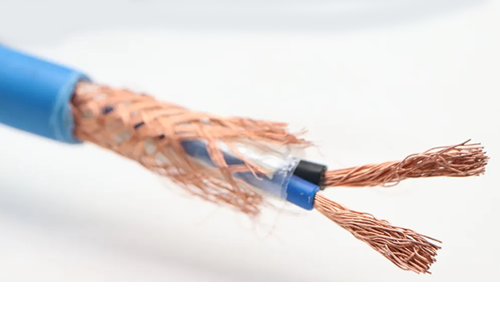

本安電纜的電容和阻抗均小于普通電纜。此外本質安全電纜應有抗干擾、抗靜電、防爆性能，電纜護套為藍色。
SH/T3019-2016《石油化工儀表管道線路設計規范》原文節選
6 電纜電線的選用
6.1 線芯截面積
6.1.1 儀表信號電線電纜的線芯截面積應滿足檢測、控制回路對信號傳輸、導電特性、絕緣屏蔽、本安參數等功能性要求及施工中對線纜機械強度的要求。電纜的截面積應根據線路壓降、本安參數符合性計算后確定；其最小線芯截面積不應小于0.5mm2。
6.1.2 除本質安全系統電路外，在爆炸危險區內穿保護鋼管敷設的儀表信號電纜在1區時的最小線芯截面積不應小于2.5mm2，在2區時不應小于1.5mm2;若采用多芯電纜，其線芯截面積應最小為1.0mm2。
6.1.3 除本質安全系統電路外，在爆炸危險區內電纜明設或電纜溝內敷設時的最小線芯截面積應最小為1.0mm2。
6.1.4 本質安全防爆回路用的非現場總線儀表信號電纜的最小線芯截面積除了應符合6.1.1條規定之外，尚應符合GB3836.4規范的要求。
6.2選型
6.2.5 當采用本安系統時，所用電纜的分布電容、電感等參數應符合本安要求。
本安回路連接電纜的選用原則
用于本安系統中連接本安電氣設備與安全柵的連接電纜，其分布參數在一定程度上決定了本安系統的合理性及使用范圍，因此必須符合以下條件。
1、連接電纜規格連接電纜為銅芯絞線，且每根芯線的截面積不小于0.5mm2；介質強度應能承受2倍本安電路的額定電壓，但不低于500V 的耐壓試驗。
2、 連接電纜長度的限制
在本安回路系統中，現場本安儀表和連接電纜同為安全柵的負載，當安全柵與現場本安儀表選定后，也就決定了連接電纜的長度。其具體方法如下。
①根據 Cc≤Co-Ci 和Lc≤Lo-Li 公式計算電纜的最大外部分布參數;
②按照 L=Cc/Ck 和L=Lc/Lk公式分別計算電纜長度，取兩者中的小值作為實際配線長度L，但多芯電纜，應考慮相互疊加影響。
③參考: KVV電纜參數：Ck=0.115μF/km, Lc=0.20mH/km 。
本安電纜的制造是按照什么標準？與非本安電纜比有什么不同？是否可以用非本安電纜替代？本安回路如何測試？是只要整個回路都使用了本安設備就可以說是本安回路了，還是還需要對整個回路進行測試？
規范上不允許。
但是理論上可以，因為本質安全回路理論上是限制回路儲能。只要把這個回路上的所有設備和電纜的參數收集好，進行回路計算，使其控制在安全范圍。
換句話說使用本質安全電纜也是為了便于工程實施。
同時理論上即使使用了本質安全電纜也是需要本質安全回路計算的(在文章《教你學會儀表回路本安計算及本安回路設計》有詳細介紹)，只是大多數時候其電纜長度沒有到那個份上。
本安電纜是否可以替代非本安電纜？
本安電纜當然可以替代非本安電纜，反過來不行。首先本安電纜比非本安電纜貴，去替代當然不劃算。本安電纜是構成本安系統的一個環節。另外，電纜沒什么防爆不防爆的說法，除了本安和非本安，就是阻燃、耐火、帶不帶屏蔽層等那類的區別了。
其次，不管是本安電纜代替非本安電纜還是非本安電纜代替本安電纜都是不允許的，這個問題一定要注意，很多人認為都是電纜怎么使用都無所謂的想法是嚴重錯誤的，本安電纜在分布電容和電感都是要求的，而且外護套的顏色也是要求為藍色的，如果和非本安電纜一起混用的話，誰知道哪個回路是本安，哪個回路是非本安的呀，這樣一點調理都沒有。
1、電纜本身絕對沒有本安電纜和隔爆電纜之說，只有本安信號用電纜和隔爆信號用電纜之說。只是本安回路用的電纜有分布電感和分布電容限制制，因為太大了電纜儲能會達到破壞本安回路的要求。
2、本安回路：現場儀表必須是本安的，必須加安全柵，只要2者有獨自的本安防爆認證即可。
3、本安回路沒有測試之說，如果電纜過長，電纜的分布電容和分布電感會比較大，這是需要計算電纜的儲能，能否滿足本安回路的要求：即傳至現場儀表的能量不能大于點燃可燃?xì)怏w所需的最低能量。
最后，如果在一個本安回路使用一個新型號的本安設備時候，是要做回路評估的，這樣也決定著你本安電纜能放多少長度，從而判斷是否能滿足現場電纜敷設要求。
本安電纜應該能替代非本安電纜，由于本安回路有分布電感和分布電容限制，所以本安回路專用電纜就是分布電容和分布電感較低，且采用了屏蔽、對絞等抑制靜電、電磁干擾等措施的電纜。你在選擇時根據安全柵對分布電感和分布電容的要求，選用符合的要求的電纜長度且注意采用屏蔽、對絞等措施的電纜即可。再就時注意施工盡量避開干擾，走金屬橋架、槽盒、穿金屬鋼管等措施。
