Exertherm非接觸式測溫在電力溫度監測中的應用

2024/6/2 16:26:42 人評論次瀏覽分類：溫度測量文章地址：http://www.zyswsm.com/tech/5619.html

近日，伊頓電氣宣布完成對全球熱監測巨頭Exertherm的收購。

Exertherm總部位于英國，其業務范圍迅速擴大到全球各個角落。專注于開發尖端的連續熱監測 (CTM) 技術，該技術重新定義了電氣維護領域。Exertherm是全球排名第一的電氣設施24×7熱狀態監測供應商，全球所有主要OEM都成功安裝了該設備。包括施耐德OKKEN柜、ABB MNS柜等都有應用Exertherm測溫的技術方案。Exertherm為低壓/中壓開關設備、MCC 抽屜、干式變壓器等提供完整的解決方案。

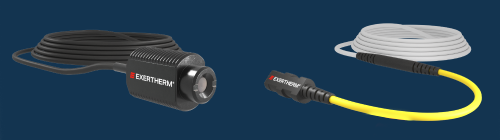

Exertherm非接觸式紅外測溫儀

Exertherm采用的是非接觸式測溫，紅外測溫由于可靠性高，是現在全球電力溫度監測的主要手段，通過紅外觀察窗使用手持式測溫槍已廣泛使用，同樣安裝于柜內的紅外測溫同樣效果顯著，特比是石化、冶金、船舶等行業。

紅外觀察窗口是用于觀察內部母線、電纜連接等處溫度情況的，配合紅外測溫儀、紅外熱像儀、紫外線成像儀等無損檢測儀器進行電器設備內部預防性維護及檢測。工作波段0.15-12.5μm，能夠透過紫外線、可見光及紅外線，紅外工作波段在780nm-12.5μm，屬近紅外光范圍。

外觀察窗口材質必須具有透紅外線、電絕緣、耐腐蝕、本質安全等特點，同時抗機械沖擊能力強，可以抵抗開關柜可能發生的內部電弧故障，需要配合開關柜通過內部電弧試驗。

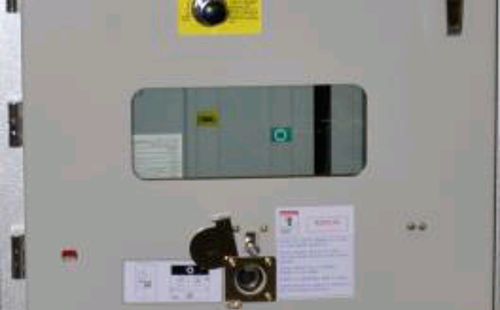

紅外觀察窗口

Exertherm的解決方案則是將紅外測溫傳感器安裝在開關柜內部，傳感器直接面對著需要監測的位置測溫，傳感器將溫度轉變了電信號，通過電線將信號傳遞到數據采集器，再通過RS485通訊實現后臺應用。

EXERTHERM 24×7溫度監控是非接觸式紅外傳感器，通過在機箱內部提供24x7連續溫升監控功能，在運行的早期階段檢測和識別潛在問題的位置，提供了下一步的技術解決方案。

為什么選擇紅外傳感器？
1、MTBF認證：紅外傳感器的認證平均失效時間為2634年(根據2007年至2014年供應單元的故障計算)。其他技術都無法提供這種認證的可靠性水平，這是一個關鍵問題，因?yàn)閭鞲衅鞴收蠈?dǎo)致因關鍵連接溫升異常沒有被監測造成停電、事故的高昂成本。
2、不在導電回路上安裝，不影響型式試驗或標準設計
3、不需要擰松“好”螺栓以安裝新的溫升監測設備，從而在每個要監視的接頭上產生新的潛在故障點。
4、不需要為連接的4個螺栓中的1個設置不同的扭矩=維護問題。
5、不允許灰塵或濕氣滲入螺栓上，以免將來引起連接問題。
6、不會通過光纖維上的灰塵產生潛在的電弧路徑
7、不會損害導體之間的電氣絕緣間距。
8、安裝后不需要任何維護

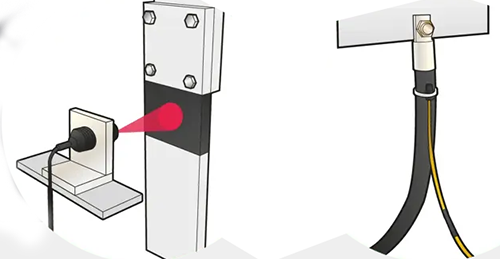

紅外在線監測在中置柜大電流開關柜中的應用如下圖。

通過集成的后臺軟件，可以有效的處理開關柜各點的溫升，包括開關柜內部的空氣溫度(紅外傳感器安裝位置)等，這樣基于更多的數據點可以有效地發現開關柜潛在的問題，及早處理。

同時，由于實際運行負荷的差異，開關柜額定值往往很大，而有些實際運行電流僅有20%，溫升較低，當這種情況發生時，有些在線溫升監測就不能發現；而環境溫度變化也會使異常難以被發現。而基于負荷電流與開關柜額定電流及長期試驗數據、三相各監測點傳感器位置溫度、三相各點監測溫度值等可以構建出立體的異常溫升監測系統，合理的判斷異常。

紅外熱成像研究的是熱趨勢。初始紅外掃描作為基線進行。然后定期掃描作為例行預防性維護計劃的分執，識別基線掃描和每次定掃描之間的任何溫差。隨著間的推移可以繪制趨勢以識別在潛在失效，決定是否需要進一步檢查以確定存在的真正問題。
