需要檢測報警的氣體環境
在現行國家標準《石油化工可燃氣體和有毒氣體檢測報警設計標準》GB/T50493-2019中，對甲類氣體和液化烴、甲B 、乙類可燃液體化后形成的可燃氣體或其中含有少量有毒氣體和一氧化碳、氯乙烯、硫化氫、氯氣、氰化氫、丙烯腈、二氧化氮、苯、氨、碳酰氯、二氧化硫、甲醛、環氧乙烷、溴(常用有毒氣體、蒸氣特性見下表)等的有毒氣體進行檢測報警。

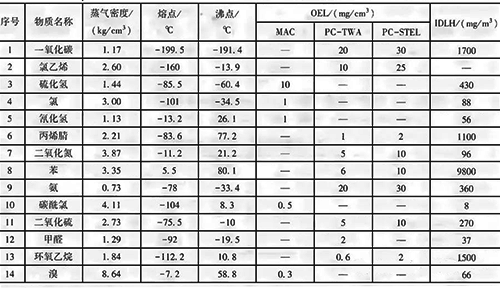

常用有毒氣體、蒸氣特性表



注：對環境大氣(空氣)中有毒氣體濃度的表示方法分質量濃度(每立方米空氣中所含有毒氣體的質量數，mg/m3)和體積濃度(一百萬體積的空氣中所含有毒氣體的體積數，ppm或μmol/mol)，通常，大部分氣體檢測儀器測得的氣體濃度是體積濃度，而我們國家的標準規范采用的氣體濃度為質量濃度(mg/m3)。

有毒和可燃氣體探測器選型
有毒和可燃氣體探測器的輸出可選用4-20mA、數字信號、觸點信號。

可燃氣體及有毒氣體探測器的選用，應根據探測器的技術性能、被測氣體的理化性質、被測介質的組分種類和檢測精度要求、探測器材質與現場環境的相容性、生產環境特點等確定。

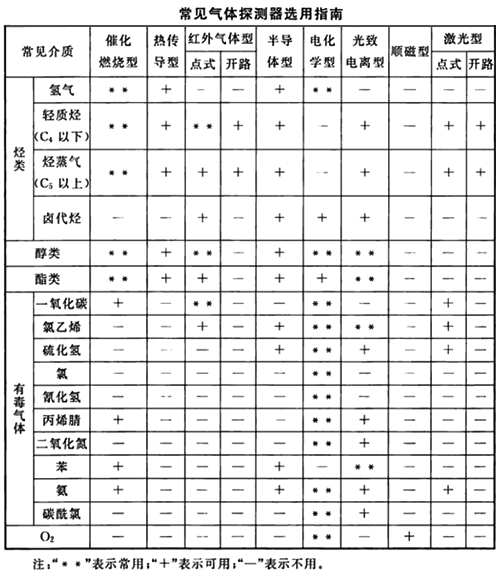

常用可燃氣體及有毒氣體探測器的選用參考表：



有毒和可燃氣體探測器安裝的要求

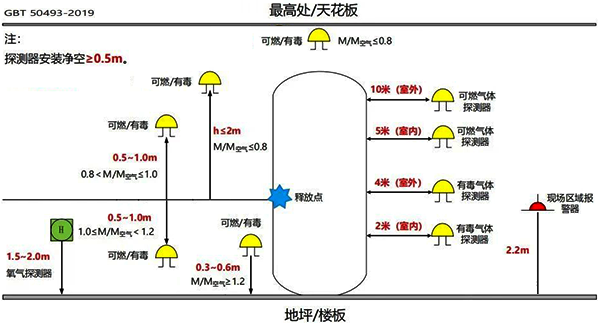

1、安裝位置
①應選擇在可能泄漏有毒或可燃氣體的區域，如閥門、管道接口、出氣口或易泄漏處附近。對于露天或敞開式廠房布置的設備區域，探測器距離任一釋放源的水平距離不宜大于4m；而在封閉式廠房或局部通風不良的半敞開廠房內，這一距離不應大于2m。

②探測器的安裝高度應根據氣體的比重和泄漏源的位置來確定。對于比重小于空氣的氣體，探測器應安裝在高出地坪(或樓板面)0.3m至0.6m的位置；而對于比重大于空氣的氣體，探測器應安裝在泄漏源下方，但距離地面不得小于0.3m。



2、安裝方式
①可采用壁掛式、吊掛式、管道式等多種安裝方式，具體選擇應根據探測器的靈敏度、安裝位置的特點等因素來確定。
②安裝時應確保傳感器朝下固定，以提高檢測效果。

3、安裝間距
①在室外安裝時，規范間距通常是每隔15米安裝一只，保持7.5米的半徑距離。
②在封閉或半封閉環境如室內等場所安裝防爆可燃氣體探測器時，應保持7米的安裝間距，即3.5米的半徑間距。

4、供電與布線
①應確保探測器有穩定的電源供應，并按照規范進行布線。
②探頭布線需使用符合要求的電纜，并確保屏蔽層接地，以提高信號傳輸?shù)姆€(wěn)定性。



5、環境考慮
①安裝位置應避免高溫高濕環境，并確保不妨礙其他設備的正常操作。
②在選擇安裝位置時，還應考慮氣體擴散的方向和速度。

6、數量與布局
①根據場所的大小、氣體泄漏的可能性等因素來確定探測器的數量。如果場所較大或氣體泄漏的可能性較大，應增加探測器的數量。
②在進行大面積氣體檢測時，可采用合理的布局方案，如每10～12平方米布置一個探頭，以達到有效的檢測報警效果。

7、遵循標準
①為了確保安裝的規范性，建議參考《石油化工可燃氣體和有毒氣體檢測報警設計規范》GB 50493等國家標準。
請注意，有毒和可燃氣體探測器的安裝涉及到安全生產和環境保護等重要問題，因此應由專業人員進行操作。

8、他要求
①靠近釋放源，易于積聚的點位。如壓縮機、泵的動密封，采樣口，排液口和排空口，經常拆卸的法蘭口或閥門口。
②可燃/有毒探測器、報警器等系統獨立設置，用電按一級負荷中的特別重要負荷考慮，配備UPS。
③設計兩級報警，有毒氣體報警優先與可燃氣體報警。
④可燃和有毒同時涉及的單組份氣體，應設置有毒氣體；多組分的，可同時設置可燃和有毒。
⑤報警值范圍：
a、可燃氣體：一級：25%LEL，二級：50%LEL；
b、有毒氣體：一級：100%OEL(或5%IDHL)，二級：200%OEL(或5%IDHL)；
c、氧氣探測：19.5%~23.5%。

職業衛生標準中的有毒氣體指標
1、OEL(Occupational Exposure Limit)
勞動者在職業活動中長期反復接觸，不會對絕大多數接觸者的健康引起有害作用的容許接觸水平。用于評估工作場所中有害因素的暴露風險。

2、IDHL(Immediately Dangerous to Health and  Life)
環境中空氣污染物濃度達到某種危險水平，如可致命或永久損害健康，或使人立即喪失逃生能力的濃度。它是一個緊急情況下的安全閾值，用于指導緊急撤離或采取其他緊急措施。

3、MAC(Maximum Allowable Concentration)
指工作地點在一個工作日內、任何時間有毒化學物質均不應超過的濃度。它是OEL的一種，通常用于描述長期暴露的最大允許濃度。

4、PC-TWA(Permissible Concentration-Time Weighted Average)
是指允許接觸的時間加權平均濃度，它是職業接觸限值的一種類型，用于描述在一個工作日內(通常為8小時)或一個工作周內(通常為40小時)，工人可以安全接觸某種化學物質的平均濃度上限。這個指標有助于控制工人長時間暴露于有害化學物質中的風險，確保他們的健康不受到嚴重影響。

5、PC-STEL(Permissible Concentration-Short Term Exposure Limit)
短時間接觸容許濃度，是指在遵守PC-TWA條件下，容許短時間(通常為15分鐘)接觸的濃度。這個指標用來評估工作場所中化學物質的短時間高濃度暴露風險，確保工人在短時間內的接觸濃度不超過安全閾值。

可燃氣體的爆炸極限



1、LEL(Lower Explosion Limit)
是指可燃氣體或蒸汽與空氣混合后，能夠引發爆炸的最低濃度。

2、UEL(Upper Explosion Limit)
可燃氣體在空氣中爆炸的最高濃度。是可燃氣體在空氣中能引發爆炸的最高體積百分比。
