1、儀表位號編制中存在的問題
儀表位號的編制有一套規則，好的編制規則有利于儀表位號的查詢和記憶，為儀表工程設計和現場維護帶來極大便利。
部分化工企業儀表位號未進行全廠規劃，存在如下問題：
①儀表位號混亂
具體體現在毫無規律可言，沒有按命名規則進行編制。如單元號和順序號未按規則進行編制，同一個工序中有的儀表位號名稱為TE-201，有的則為TE-1301；或未區分DCS功能符號和儀表位號，如某設備的液位計位號為LT-213，在DCS上實現液位指示和報警(LIA)，在繪制管道與儀表流程圖(P&ID)時采用簡化的方法，編制的儀表位號則變?yōu)長IA-213。
②儀表位號重復
這種情況多見于不同車間里出現相同的儀表位號，或者成套設備提供的儀表位號和裝置中其他儀表位號相同，如各個獨立的單元編制位號都從001開始，只關注了順序號，沒有劃分裝置號或者單元號，最終一個工廠中出現多個如TE-001儀表位號。
③儀表位號不易記憶
如果現場技術人員看到儀表位號后不能確定該儀表屬于哪個單元或哪個區域，維護時就要多花費時間查詢資料。
工廠建成以后，工藝和儀表技術人員要花費大量的時間去記憶這些位號對應的設備，不僅耗費時間，而且也容易混淆。隨著時間的推移，操作人員可能會用位置來替代位號，如“甲醇精餾塔二樓那個溫度計”替代“TT-13056”。
目前化工行業有多種儀表位號的編制方法，本文探討各方法的優缺點，可供設計時參考。
2、儀表位號編制的方法及建議
2.1 功能代號-裝置號-單元號-P&ID順序號-儀表順序號的編制方法

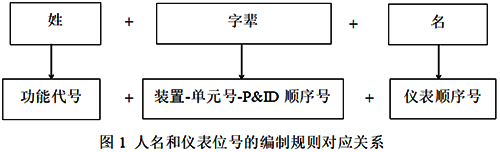

參考家譜中人名的編制方法，采用功能代號-裝置號-單元號-P&ID順序號-儀表順序號的儀表位號編制方法是把儀表位號中的“功能代號”、“裝置-單元號-P&ID順序號”和“儀表順序號”，分別對應家譜中“姓”、“字輩”、“名”三個部分，如圖1所示。
如儀表位號TT-14303表示1車間4單元第3張P&ID中順序號為03的溫度變送器。該方法的優點是通過儀表位號就可定位該儀表在哪個車間哪個單元的哪張P&ID。
但也存在如下缺點：
①P&ID的劃分是為了項目設計階段繪圖的方便，工廠建成后現場沒法體現哪些設備是在哪張P&ID上，且儀表順序號過多不易記憶。
②在P&ID編制過程中會出現重號、跳號的現象，當后續P&ID增減設備時，儀表位號的順序號部分會被嚴重打亂；如果在P&ID定稿后重新梳理儀表的順序號，將影響設計工期。
③有的儀表位號編制過長，如LT-1510313中15為裝置號，10為工藝單元號，3為P&ID順序號，13為儀表順序號，甚至有的位號比這個還要長。雖然按照規則命名了，但是太長的儀表位號對編制和維護工作都增加了難度。
2.2 裝置號-功能號-單元號-P&ID順序號-儀表順序號的編制方法
為了避免儀表位號過長，可以將裝置號前置，如上述的“LT-1510313”可表示為“15-LT-10313”。這樣在繪制裝置內的P&ID、儀表位置圖、供氣系統圖等就不需要把裝置代號寫到儀表位號里，只需要在備注里面說明即可；但是在做I/O表、電纜表時仍需寫全位號，避免出現位號重復。
該方法可以減少一定的工作量，減少儀表位號的長度，但仍存在不易記憶的問題。
2.3 功能號-設備號-儀表順序號的編制方法
該編制方法是圍繞設備的，如反應釜R1101上的2個溫度計位號分別編制為TT-R1101A、TT-R1101B，其中A和B是儀表順序號；當設備位號已經有后綴進行區分時，如儲罐V1101A，該罐的2個液位計位號可以編制為V1101A1和V1101A2，位號后綴的1和2就是儀表順序號。
該方法的優點很明顯，通過儀表位號可直接了解儀表安裝在哪個設備，如XV-R1105C，通過位號就知道是設備R1105的切斷閥，無需特別記憶；且精細化工P&ID調整較多，當P&ID上增減設備時，關聯的儀表并不會打亂其他儀表的位號編制規則，當設備位號調整以后，可以方便地批量修改儀表位號。
但當同一個設備上有很多同類型的儀表或閥門時，如一個反應釜上有十幾臺切斷閥，此時用A、B、C、D的字母或者1、2、3、4的數字后綴，同樣也無法從儀表位號上知道該儀表或閥門的功能及位置。
2.4 功能號-設備號-設備功能的編制方法
該編制方法是在儀表位號中添加設備功能作為后綴，如XV-R1101LS，從儀表位號上就可以看出是設備R1101的蒸汽閥門。

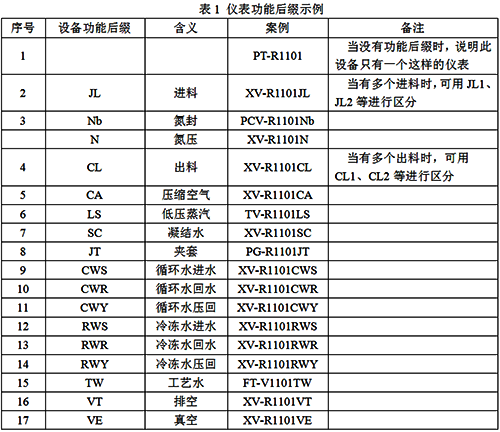

化工廠多由反應釜、儲罐、冷凝器、泵、接收罐等設備組成，根據HG/T 20559.5-1993《管道儀表流程圖物料代號和縮寫詞》，儀表位號功能后綴可根據精細化工的特點制定，參考表1所列，也可結合具體項目實際情況進行調整。
該方法依賴于設備的位號，如果設備位號編制不當，則對儀表位號也有很大的影響。在役裝置進行自動化改造時，若原有設備編號混亂，可以在改造設計時重新對設備位號進行命名，解決歷史遺留問題，便于后續現場人員操作和維護。
3、結束語
儀表位號編制不是技術問題，而是經驗問題。儀表位號伴隨著儀表的全生命周期，故在設計時應選擇方便記憶和理解的命名規則。儀表專業人員應積極參與到P&ID的編制工作中，為后續的自動化改造，便于現場人員操作和維護具有更好的參考意義。
