差壓液位變送器是一種用于測量液體高度(液位)的檢測儀表，它通過測量容器內液體靜壓力差來計算液位高度。這種變送器廣泛應用于各種工業領域，如石油化工、冶金、電力等。

差壓液位變送器原理
差壓液位變送器主要由差壓傳感器和變送器兩部分組成。其工作原理是基于液體壓力計算公式，即液體中某一點的靜壓力與該點到液位的距離成正比。差壓變送器測量元件會將測得的壓差轉換成相應的電信號4-20mA信號輸出。

差壓液位變送器種類
差壓液位變送器通常包含差壓變送器、單法蘭液位變送器、雙法蘭液位變送器、吹氣式液位計這幾種類型，其中單法蘭液位變送器、雙法蘭液位變送器還可以細分為平法蘭液位變送器和插入式液位變送器。



SH/T3005-2016規定
差壓液位變送器選型在SH/T3005-2016《石油化工自動化儀表選型設計規范》有以下規定：
1、液位測量宜選用差壓液位變送器，對于界面測量，可選用差壓液位變送器，但應確保上部液面始終高于上部取壓口；
2、對于量程(差壓)小于5kPa、密度變化超過設計值±5%時，不宜選用差壓液位變送器；

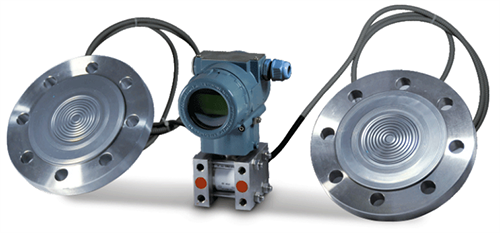

3、對于含易燃易爆、有毒性、氣相在環境溫度下易冷凝等場合，宜選用毛細管遠傳雙法蘭差壓液位變送器，兩根毛細管長度宜相同；
4、對于腐蝕性、較黏稠、易氣化、含懸浮物等液體，宜選用平法蘭式差壓液位變送器；
5、對于易結晶、易沉淀、高黏度、易結焦、易聚合等液體，宜選用插入式法蘭差壓液位變送器；
6、對于易結晶、易沉淀、高黏度、易結焦、易聚合等液體，當精確度要求不高時，可采用吹氣或沖液法配合差壓變送器(即采用吹氣式液位計)測量液位，但吹氣或沖液介質不得與工藝介質發生有害作用；
7、對于在環境溫度下，氣相可能冷凝，液相可能汽化，容器內為高溫、高壓，當采用普通差壓變送器測量液位時，應根據工況分別設置冷凝容器、隔離容器、平衡容器等；
8、當用差壓液位變送器測量鍋爐汽包液位時，應采用溫度補償型雙室平衡容器；
9、差壓液位變送器應帶遷移功能，遷移量應至少為量程上限的100%,其正、負遷移量應在選擇儀表量程時確定。
