國家標準GB50149-2010電氣裝置安裝工程母線裝置施工及驗收規范，是由住建部批準實施的，標準是為了保證硬母線、軟母線、金屬封閉母線、氣體絕緣金屬封閉母線、絕緣子、金具、穿墻套管等母線裝置的安裝質量，促進安裝技術進步，確保設備安全運行而制定的。
對于GB50149-2010標準
首先它是施工及驗收標準，開關設備內部的母線搭接、連接等不受此標準約束；

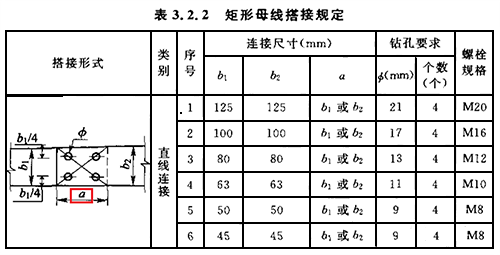

其次，標準規定母線搭接應符合表3.2.2規定，當母線與設備接線端子連接時，應符合現行國家標準GB/T5273《變壓器、高壓電器和套管的接線端子》的有關規定。

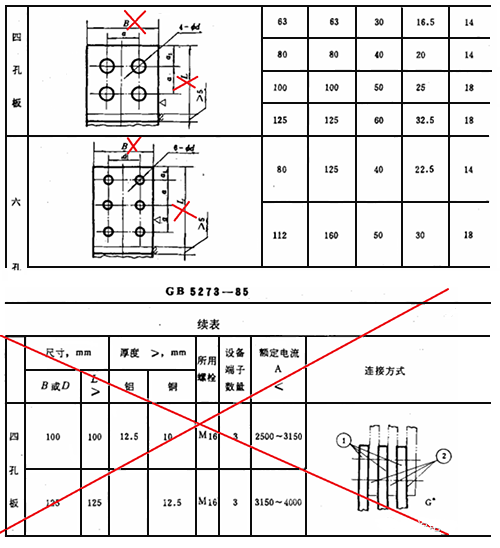

最新版GB/T5273-2016(替代GB/T5273-1985)，基于IEC62271-301:2009。在形式與尺寸中已經取消了端子的外形尺寸，刪除了附錄A按額定電流選用接線端子尺寸的推薦值及其連接方法和附錄B接線端子電氣連接時的力矩推薦值。意味著母線搭接無需滿搭接，即無需滿足搭接長度需要和寬度一致的要求，制造廠可以根據產品設計決定母線搭接長度及螺栓數量、自行決定螺栓的擰緊力矩。更加科學。
其三，標準GB/T5273-2016是推薦標準，制造廠可以不采用， 標準定義四孔、六孔等板的不同螺栓規格及所需要的間距，保證了螺栓連接的有效性，具有科學依據，但對于定義了具體螺栓規格，則不是十分科學，過大的螺栓并不一定帶來好的搭接效果。
科學理論以及數十萬臺開關柜的運行驗證
母線接頭中的大部分實際電流傳輸發生在螺栓頭下方和螺母下方使用的壓力墊圈限定的區域下方，在由墊圈限定的區域外的接頭區域承載很少的電流。
它們對接頭的溫升也沒有顯著影響。因此，增加母線連接接頭的面積本身對降低母線系統的溫升作用不大。
我們還可以嘗試通過添加更多螺栓來提高母線接頭的性能(換句話說，降低其溫升)。然而，與電氣工程的許多其他方面一樣，“收益遞減規律”適用。通常，母線接頭由單排螺栓(一個、兩個或三個螺栓，取決于母線寬度尺寸)構成，位于母線的整個寬度上。如果我們再加上第二排螺栓，我們發現第二排對接頭溫升的影響很小。其原因是大部分電流傳輸發生在最靠近母線末端的螺栓排中。
接頭中的電流密度不一定與接頭的溫升性能相關。更重要的是將螺栓的夾緊壓力分布在盡可能寬的母線接頭區域上的方式。
出于這些原因，只要有可能，我們將母線接頭設計為在母線的寬度上有一排螺栓，螺栓的數量由母線的寬度和接頭的配置決定。母線接頭配置通過了連續電流測試，以驗證母線系統在標準的65°C溫升限制范圍內安全運行。他們也通過了短路測試，包括短時耐受電流和瞬時耐受電流測試，以驗證設計能夠承受與短路任務相關的熱應力和機械應力。
溫升試驗證明搭接上述搭接面積溫升滿足標準要求，可以承受短路峰值耐受電流等應力，銅排用量少，螺栓數量少，搭接有效，材料人工都是最經濟的。如大電流低壓柜，采用全搭接，大規格螺栓，安裝十分困難，母排對中，螺栓插入等非常艱難，還經常出現由于螺栓卡死，即使緊固力矩符合要求，仍然沒有接觸好，接觸電阻很大，造成安全隱患。
作者：孤舟翁
