1、無紙記錄儀外形尺寸及開孔尺寸
市場上常見的無紙記錄儀有144×144mm(5.6英寸液晶屏)、185×156mm(7英寸液晶屏)、288×288mm(10.4英寸液晶屏)、160×80mm和80×160mm幾種外形。144×144mm外形和185×156mm外形無紙記錄儀開孔尺寸為138×138mm，288×288mm中長圖無紙記錄儀開孔尺寸為282×282mm，160×80mm外形無紙記錄儀開孔尺寸為152×76mm，80×160mm外形無紙記錄儀開孔尺寸為76×152mm。
無紙記錄儀外形是根據儀表盤盤面布置、安裝位置、輸入通道數量和價格來綜合考慮的。
①您將現場有紙記錄儀、小圓圖記錄儀、小長圖自動平衡記錄儀和小型電子電位差計更換為無紙記錄儀，則應該選用144×144mm外形儀表來更換，保持原開孔不變。
②您將中長圖自動平衡記錄儀、中圓圖記錄儀更換為無紙記錄儀，最好應該選用288×288mm外形無紙記錄儀，原儀表儀表盤開孔為260×260(儀表外形280×280mm)，開孔尺寸需要進行適當擴孔。
③大圓圖記錄儀因開孔尺寸較大，無合適無紙記錄儀可替代。
④通常情況下，相同輸入通道和功能的144×144mm和185×156mm外形無紙記錄儀比288×288mm外形無紙記錄儀價格便宜。
⑤除昌暉儀表制造有限公司等少數廠家144×144mm外形無紙記錄儀輸入通道能達到1-48路外，多數廠家144×144mm無紙記錄儀輸入通道為1-12路。如果輸入通道總數量超過記錄儀允許最大輸入通道數量，則只能選用兩臺144×144mm或288×288mm中長圖無紙記錄儀，能輸入48路信號的記錄儀更省錢。
⑥中長圖無紙記錄儀比144×144mm外形無紙記錄儀的最大輸入通道數量多。
⑦144×144mm和185×156mm外形無紙記錄儀是可以直接互換的，后者顯示屏幕更大，查看數據更舒適，價格兩者一樣，沒有區別。
2、如何計算無紙記錄儀輸入通道數量
輸入通道數量是根據外部接入無紙記錄儀的信號個數來統計的。單臺記錄儀輸入信號最大數量與應小于或等于儀表允許的最大通道數量，超過則增加記錄儀訂貨數量。
①常見輸入信號有電流信號、電壓信號、熱電偶、熱電阻、頻率信號、電阻信號等，有幾個輸入信號就計算幾個無紙記錄儀輸入通道數量。應特別注意：目前無紙記錄儀萬能輸入通常指標準電流信號、標準電壓信號、熱電偶和熱電阻信號，通常用戶定制輸入信號和頻率輸入信號均不可以自由切換。
②不同廠家單臺無紙記錄儀允許最多輸入的頻率信號數量是不同的，用戶選型時應注意詳細查看無紙記錄儀選型資料。
③如果無紙記錄儀某個通道需要進行流量累計時，計算記錄儀通道數量應這樣：不需要進行溫度和壓力補償?shù)牧髁坷弁ǖ纼H計算1路信號輸入，需要進行溫度和壓力補償?shù)牧髁坷鄯e通道應計算為3路信號輸入。
3、無紙記錄儀功能選件有哪些
萬能信號輸入、顯示、記錄、曲線、AC220V供電、中文菜單、USB接口、儀表標準內存是無紙記錄儀出廠標準配置。
報警、DC24V饋電、模擬變送輸出、通訊(指RS485通信和以太網通信)、PID控制功能、流量計算功能、頻率信號輸入、用戶特定信號輸入、用戶特定功能開發、特殊電源供電、配置U盤/SD卡、增加儀表內存、英文或其他語言菜單界面等均屬于用戶選件，選件按照用戶需要增加，按選件單獨收費，不選則沒有這些功能和費用，用戶選型時應注意詳細查看無紙記錄儀技術資料，選件按需要來選擇。
4、無紙記錄儀軟件
無紙記錄儀軟件(單機版)由廠家免費提供，多機板無紙記錄儀軟件(一套軟件可在一臺PC機上同時聯機查看數臺無紙記錄儀數據)通常需要用戶付費購買。
①用戶在PC機上安裝無紙記錄儀免費軟件后，1臺PC機可通過儀表標準配置的RS232通信口聯機查看1臺記錄儀相關數據。
②用戶在PC機上安裝多機板無紙記錄儀收費軟件后，1臺PC機可通過儀表RS485通信口聯機查看數臺記錄儀相關數據。

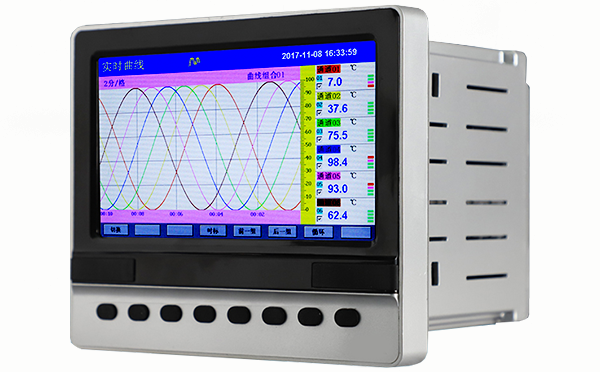

5、選藍屏無紙記錄儀還是彩色無紙記錄儀
通常同一生產廠的彩色無紙記錄儀和藍屏無紙記錄基本功能是相同，主要區別在于：
①彩色無紙記錄儀可以用不同顏色在同屏顯示幾條數據曲線和數據。
②藍屏無紙記錄儀只有一種顏色，同屏只能顯示一條曲線和數據。
③操作方法略有不同。
④藍屏無紙記錄儀價格稍便宜
6、無紙記錄儀價格
您在采購無紙記錄儀時對價格比較看重，這無可厚非。品牌產品必然優質優價，低價無紙記錄儀肯定不行，沒有企業和個人會低于成本賣給您好東西?。∫蚱放聘郊又?、各生產廠生產成本和客戶維護成本不同，無紙記錄儀價格無法一一列舉和對比，同一檔次產品價格相差不大。
常用無紙記錄儀價格通常是這樣計算的：整機價格=通道價格+報警功能價格+通信功能價格+DC24V饋電功能價格+變送輸出價格+其他功能選件價格
①通道價格=單通道儀表基價+1個通道單價×(總通道數量-1)
②報警功能價格=1個報警輸出單價×報警數量。
③通信功能中RS232、RS485和以太網需要收費，以太網通訊價格原高于RS485通信價格。
④DC24V饋電功能價格=1個饋電輸出單價×1個饋電數量。
⑥變送輸出價格=1路饋電變送輸出輸出單價×變送輸出數量。
7、如何選無紙記錄儀生產廠家和品牌
國內無紙記錄儀最先在浙大中控SUPCON生產，其后國內其他廠家才開始生產無紙記錄儀，目前網絡上生產廠、經銷商和OEM商都在銷售無紙記錄儀，讓用戶無所適從，其實您可以從以下方面了解生產廠情況：
①生產無紙記錄儀時間和技術平臺情況，往往品牌存在時間越長、技術平臺越高、性價比好、市場占有率越高的品牌就越響亮！畢竟好產品也需要時間檢驗。
②了解無紙記錄儀精度(多數廠家精度為0.5%，少數廠家為0.2%)、穩定性、溫度漂移技術指標、抗干擾性能、電磁兼容性、隔離強度、液晶屏配套(進口為好)、電子器件選用情況等技術指標。
③高性能電子產品一般采用集成芯片和模塊化設計，波峰焊接或SMT工藝生產，手工焊接等方式無法提升產品品質。
④外觀也是品質內涵的一部分，外觀精致漂亮、顯示屏亮麗、界面簡潔易用、按鈕人性化等無一不體現生產廠對一款無紙記錄儀所傾注的心血。
⑤無紙記錄儀質保時間長短可間接反映出生產廠對自己產品品質的自信程度，其中道理您自己想。
昌暉無紙記錄儀選型頁面 http://www.zyswsm.com/product/list_70.html ，去了解優質無紙記錄儀哦！
