◆GB51156-2015 《液化天然氣接收站工程設計規范》
9.2 過程檢測儀表
9.2.1 溫度儀表應符合下列規定：
1 操作溫度低于-80℃時，就地溫度測量儀表應選用氣體壓力式溫度計；
2 遠傳低溫介質溫度測量宜選用Pt100熱電阻 ，測量低溫管道或設備外壁溫度選用Pt100表面熱電阻；
3 以標準信號傳輸?shù)膱龊蠎?yīng)采用智能溫度變送器，測量低溫介質溫度時，不宜采用一體化溫度變送器；
4 安裝在液化天然儲罐罐壁及罐底的熱電阻宜采用雙支型；
5 工藝裝置區、液化天然氣導液溝、液化天然氣集液池泄漏檢測應設置低溫檢測器。
◆GB17681-2024《危險化學品重大危險源安全監控技術規范》
6.3.4 全冷凍儲罐區監控要求
6.3.4.3 儲罐溫度檢測儀表的設置應符合下列規定：
a) 內罐應設置多點溫度檢測儀表，相鄰2個測溫傳感器之間的垂直距離不應大于2m；
b) 氣相空間應設置溫度檢測儀表；
c) 內罐罐壁及底部應設置監測預冷及升溫的溫度檢測儀表；
d) 內罐外壁側環形空間底部應設置監測泄漏的溫度檢測儀表，溫度達到低限值時應報警。
◆SH3136-2003《液化烴球形儲罐安全設計規范》
5 儀表
液化烴球形儲罐應根據工藝的要求，采用技術先進、性能可靠的計量、數據采集、監控、報警系統進行監視、控制及管理等工作。所選儀表應適用于液化烴球形儲罐的設計壓力及設計溫度，并保證在儲存介質具有腐蝕性時，與介質接觸到儀表部件應具有耐腐蝕的能力。當儀表或儀表元件必須安裝在罐項時，宜布置在罐頂梯子平臺附近。
5.1 溫度
液化烴球形儲罐本體應設置就地和遠傳溫度計，并應保證在最低液位時能測量液相的溫度而且便于觀測和維護。
條文說明：
8.5 丁二烯球形儲罐根據不同的儲存周期采取不同的措施，儲存周期在兩周以下時，設置水噴淋冷卻系統，使球形儲罐外表面溫度保持在30℃以下；儲存周期在兩周以上時，設置冷凍循環系統和阻聚劑添加系統，使丁二烯溫度保持在10℃以下。
◆SH/T3184-2017《石油化工罐區自動化系統設計規范》
4.2.3 計量級壓力儲罐
4.2.3.3 當需要測量油品的標準體積、標準密度時，應設置多點熱電阻 溫度計或單點熱電阻溫度計， 測量并計算罐內油品的平均溫度，輸出信號直接接入儲罐液位連續測量儀表。

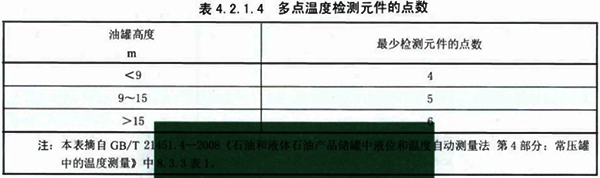

4.2.3.4 計量級儲罐應設置多點熱電阻溫度計，安裝于罐頂，宜按照儲罐有效高度范圍內每3m等間距平均布置的方式確定測溫點數，多點溫度檢測元件的最少點數應符合本規范表4.2.1.4的規定；當儲罐容積小于159m3或罐高小于3m時，應設置單點熱電阻溫度計，安裝于罐下部。
4.2.3.5 熱電阻溫度計可單獨設置，也可采用與油水界位測量集成的形式。
4.2.3.6 應在儲罐下部最低液位以下設置雙金屬溫度計。
◆SH/T3007-2014《石油化工儲運系統罐區設計規范》
5.4.6 儲罐應設溫度測量儀表。浮頂罐和內浮頂罐上的溫度計，宜安裝在罐底以上700mm~1000mm處。固定頂罐上的溫度計，宜安裝在罐底以上700mm~1500mm處。罐內有加熱器時，宜取上限，無加熱器時，宜取下限。
◆SDEP-SPT-IN2005-2008《罐區自動化系統設計規定》
3.6.4 溫度儀表
監控級儲罐的溫度測量應選用單支熱電阻，需計量的油罐溫度應采用平均溫度計進行測量，平均溫度計的點數，應根據被測液位高度而定。就地顯示的溫度檢測，應選用雙金屬溫度計。
儲罐溫度儀表選型和安裝是儲罐安全運行的關鍵環節，不同介質、儲罐類型及工況下的規范要求各有不同。昌暉儀表梳理了六項現行標準中的核心內容，希望這些規范能為您的工程實踐提供有力支持。
