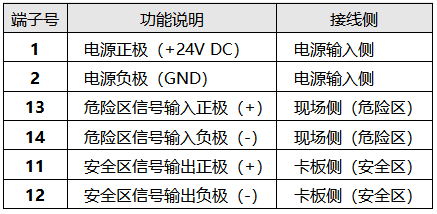

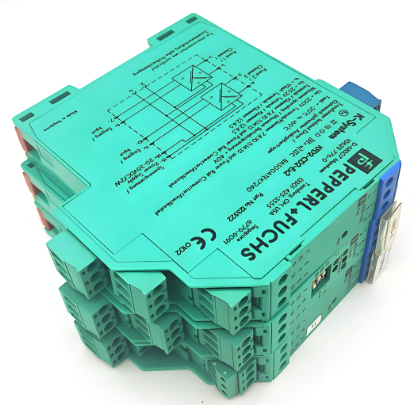

1、KFD2-STC4-EX1端子定義與功能
2、KFD2-STC4-EX1接線步驟
①電源連接(端子1-2)
◆端子1(+24V)：接24V DC電源正極(通常來自系統電源或安全柵專用電源)。
◆端子2(GND)：接電源負極，并確保與系統地可靠連接(接地電阻≤1Ω)。
②現場側(危險區)接線(端子13-14)
二線制變送器接線(如壓力變送器、溫度變送器)：
◆端子13(+)：接變送器的正極(+)。
◆端子14(-)：接變送器的負極(-)，同時需確保與電源負極(端子2)共地。
注意：若變送器需要外部供電，電源由安全柵內部通過端子13-14提供(本質安全供電)。
③卡板側(安全區)接線(端子11-12)
PLC/DCS模擬量輸入卡接線(如西門子SM331、ABB AI模塊等)：
◆端子11(+)：接PLC/DCS的模擬量輸入正極(AI+)。
◆端子12(-)：接PLC/DCS的模擬量輸入負極(AI-)。
3、KFD2-STC4-EX1接線關鍵注意事項
①電源極性
電源正負極必須嚴格對應(端子1=+24V，端子2=GND)，反接可能燒毀安全柵。
②接地要求
端子2(GND)必須與系統地可靠連接，接地電阻≤1Ω，避免信號干擾或防爆失效。
③電纜選擇
◆危險區線路(端子13-14)需使用屏蔽雙絞線，屏蔽層單端接地(接安全區側)。
◆安全區線路(端子11-12)建議使用相同規格電纜，避免與強電線路平行走線。
④跳線設置
◆默認設置為二線制變送器(S1=ON，S2=OFF)。
◆若為四線制變送器，需調整跳線(S1=OFF，S2=ON)，具體參考手冊。
◆S1/S2跳線(位于安全柵內部)
⑤防爆認證
確保危險區設備(變送器)與安全柵的防爆參數匹配(如Uo≤28V，Io≤93mA)。
4、KFD2-STC4-EX1常見問題處理
①無輸出信號：
◆檢查電源電壓(24V±10%)、跳線設置是否正確。
◆確認變送器是否正常供電(端子13-14間電壓應為變送器工作電壓)。
②信號波動/噪聲
◆檢查屏蔽層是否單端接地，避免多點接地形成環路。
◆確保危險區與安全區電纜隔離，遠離變頻器、電機等干擾源。
③安全柵報警燈亮
◆檢查負載阻抗是否超限(安全區側負載≤500Ω)。
◆確認危險區線路無短路或開路。
