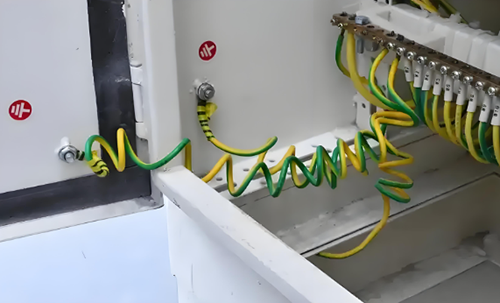

昌暉儀表整理了部分關于儀表柜(箱)、配電柜(箱)門跨接接地線的相關規范，供大家參考。
◆GB50303-2015《建筑電氣工程施工質量驗收規范》:
5.1.1 柜、臺、箱的金屬框架及基礎型鋼應與保護導體可靠連接；對于裝有電器的可開啟門，門和金屬框架的接地端子間應選用截面積不小于4mm2的黃綠色絕緣銅芯軟導線連接，并應有標識。
◆GB19517-2023《國家電氣設備安全技術規范》:
6.5 d)/2)如果在蓋板、門、遮板等部件上裝有電壓值超過特低電壓限制的器件時，則應使用特別為此設計并驗證的保護導體(PE)或類似電氣連接等附加措施以保證接地連續性；
◆GB50194-2014《建設工程施工現場供用電安全規范》:

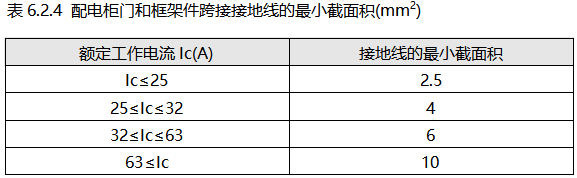

6.2.4.2 配電柜的金屬框架及基礎型鋼應可靠接地。門和框架的接地端子間應采用軟銅線進行跨接，配電柜門和框架間跨接接地線的最小截面積應符合表6.2.4的規定。
6.3.12 配電箱的金屬箱體、金屬電器安裝板以及電器正常不帶電的金屬底座、外殼等應通過保護導體(PE)匯流排可靠接地。金屬箱門與金屬箱體間的跨接接地線應符合本規范表6.2.4的有關規定。
◆JGJ46-2024《建筑與市政工程施工現場臨時用電安全技術標準》
4.1.11 配電箱、開關箱的金屬箱體、金屬電器安裝板以及電器正常不帶電的金屬底座、外殼等應通過PE端子板與保護接地導體(PE)做電氣連接，金屬箱門與金屬箱體應通過采用黃綠相間軟絕緣導線做電氣連接。
